Opis

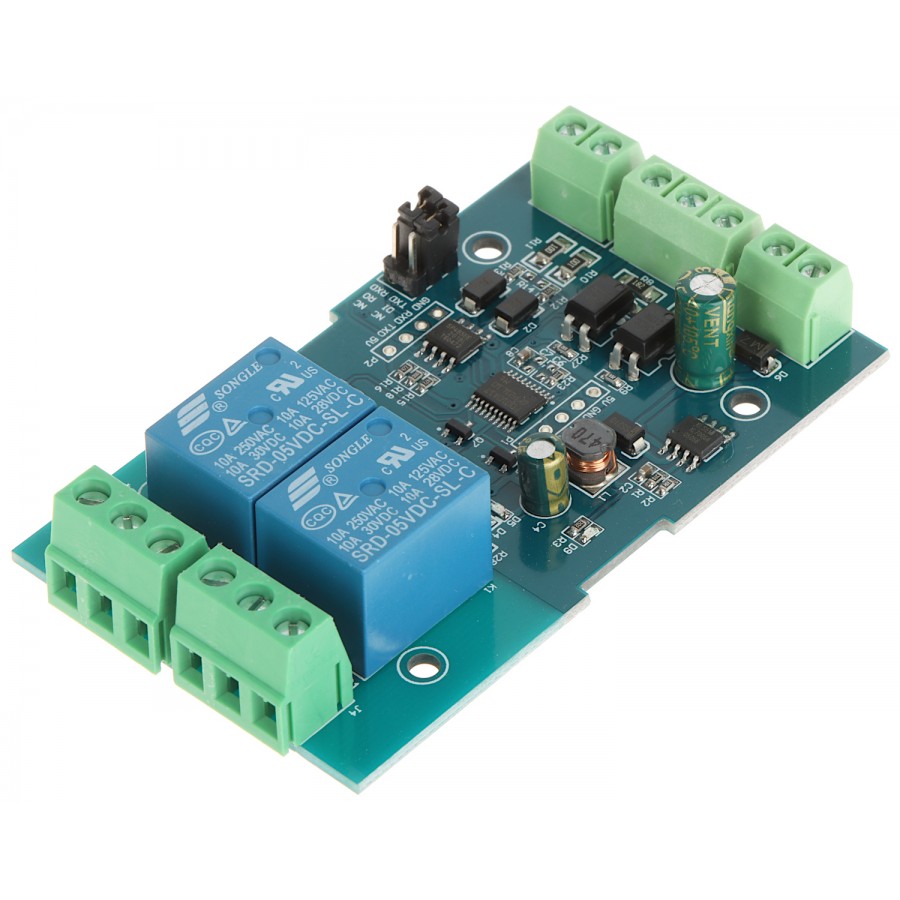

Moduł 2R-D7 pozwala na sterowanie 2 przekaźnikami przy użyciu protokołu Modbus RTU. Komunikacja z urządzeniem może odbywać się za pośrednictwem interfejsu RS-485 lub UART TTL.
Dodatkowo urządzenie posiada 2 wejścia sterujące zabezpieczone transoptorami (zakres napięć wejściowych: 3.3 V ... 30 V). Napięcie z wejść sterujących nie jest napięciem bezpośrednio zasilającym cewkę przekaźnika.
Uwaga! Wyboru interfejsu sterującego dokonuje się za pomocą zworek umieszczonych na płytce. Nie ma możliwości sterowania wyjściami za pomocą obu torów komunikacji jednocześnie.
Specyfikacja
| Sterowanie: | RS-485 / UART TTL |
| Protokół: | Modbus RTU |
| Szybkość transmisji: | 4800 / 9600 / 19200 b/s (domyślna: 9600 b/s) |
| Liczba wejść: | 2 szt. |
| Liczba wyjść przekaźnikowych: | 2 szt. |
| Obciążalność styków: | 10 A / 250 V AC , 10 A / 30 V DC |
| Wyjście: | 2 x NO/NC |
| Wybrane cechy: | |
| Zasilanie: | 7 V ... 24 V DC (brak zasilacza w zestawie) |
| Waga: | 0.046 kg |
| Wymiary: | 85 x 49 x 19 mm |
| Gwarancja: | 2 lata |
Prezentacja
|
|
Złącza
|
|
Opis wyprowadzeń
1. Zasilanie |
Konfiguracja toru transmisji za pomocą zworek
|
Pliki
