Detektor Pętli Indukcyjnej Ld 100 Jednokanałowy

Indeks nr 10871

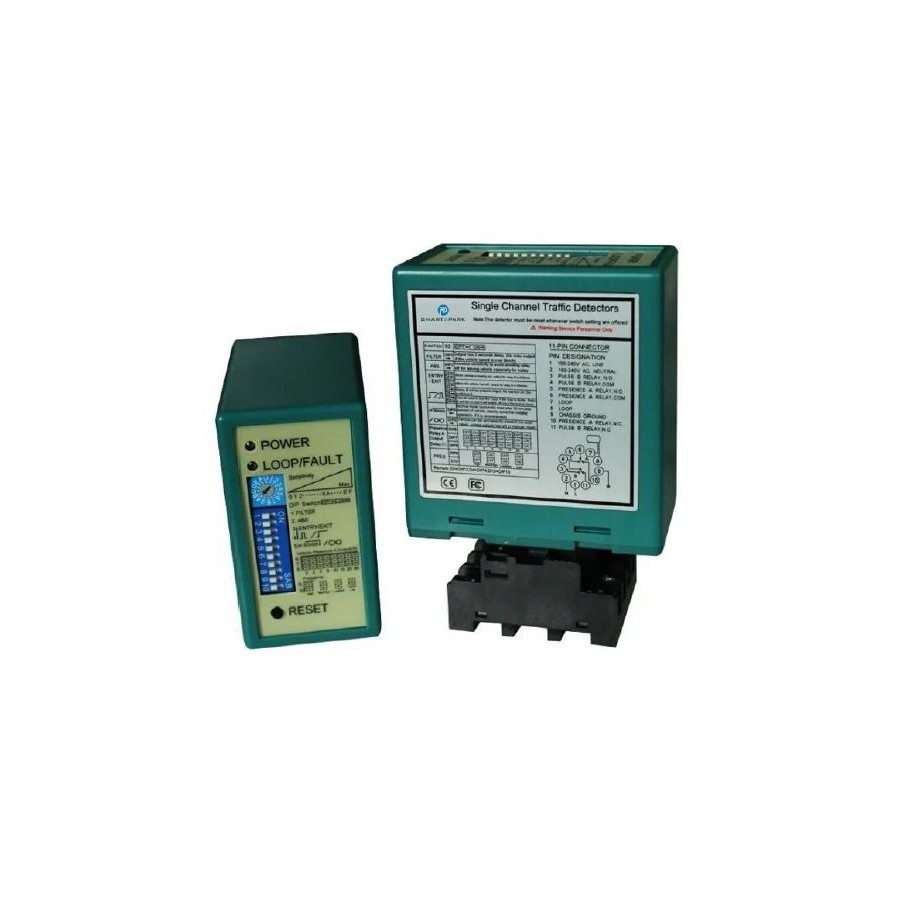

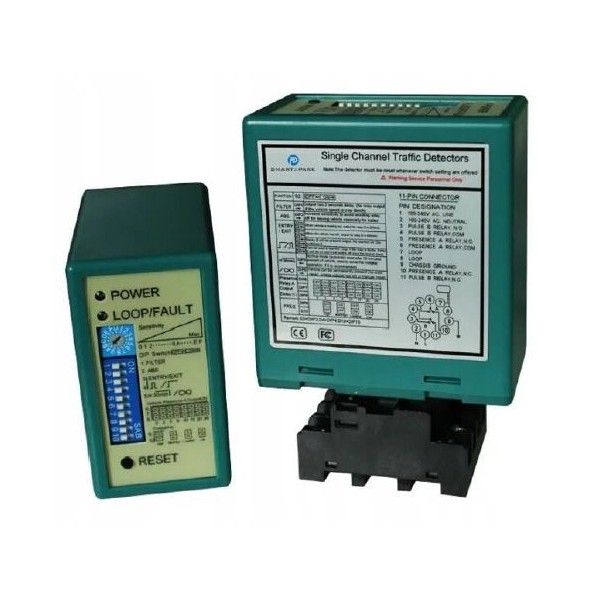

Detektor pętli LD100

Detektor pętli jest elementem, które służy do detekcji pojazdów. Jest to możliwe dzięki podłączeniu go do pętli indukcyjnej. Taki układ pozwala na wykrycie zmiany pola elektromagnetycznego wokół pętli, co jest odczytywane jako obecność obiektu. Uzyskane w ten sposób sygnały NO lub NC służą do wysterowania wejść i wyjść innych urządzeń. Skuteczność detekcji układu detektor -> pętla indukcyjna, zależy od poprawności doboru obu elementów.

SPOSÓB MONTAŻU

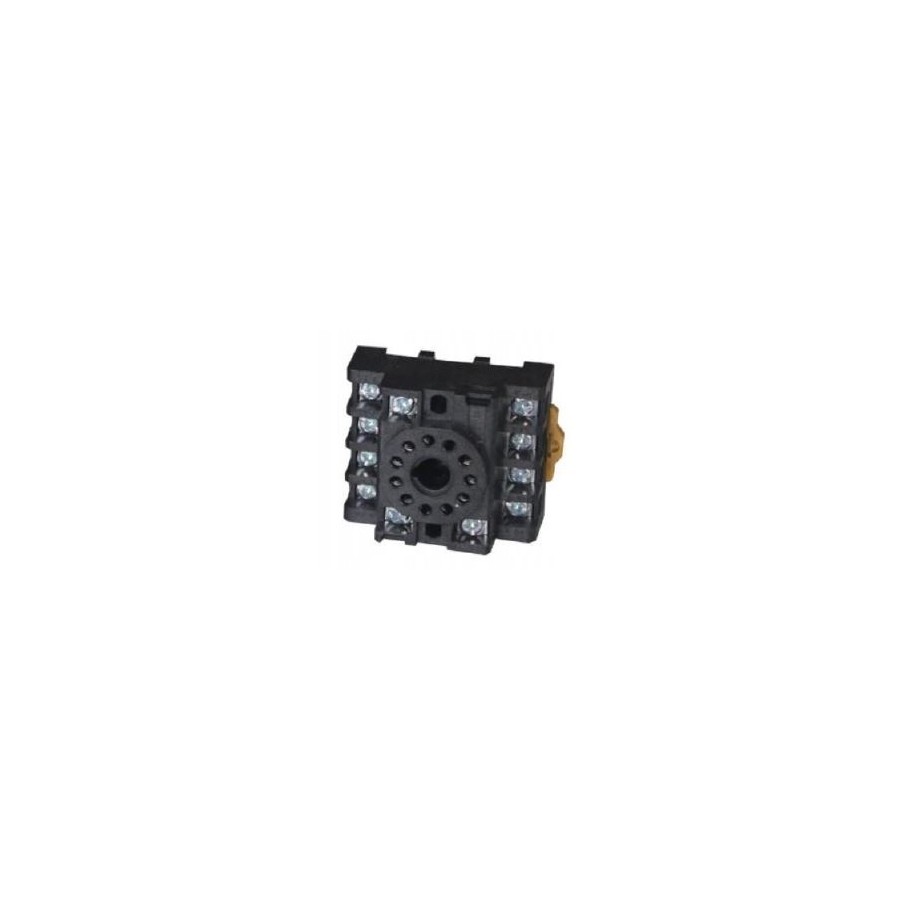

Montaż detektora na szynę DIN, przy mocy dedykowanego uchwytu dostarczanego razem z detektorem

DETEKCJA

Detekcja konkretnego typu pojazdu jest możliwa przy wykorzystaniu odpowiednio dobranej pętli indukcyjnej oraz ustawień detektora. Nie ma układów detekcji, pozwalających na 100% prawidłową detekcję wszystkich rodzajów pojazdów, od rowerów po duże ciężarówki. Np. do detekcji aut osobowych i pojazdów zbliżonych aby uzyskać najszersze spektrum detekcji zaleca się stosowanie pętli IL.06.05.05 o indukcyjności 190 uH.

KOMPATYBILNOŚĆ

Detektor pętli współpracuje ze wszystkimi pętlami indukcyjnymi

PARAMETRY DETEKTORA

• Kod produktu: DP 100
• Zasilanie detektora – 230 V
• Wymiary: 76 mm (D) x 42 mm (S) x 74 mm (W)
• Wymiary z uchwytem DIN: 76 mm (D) x 42 mm (S) x 108 mm (W)
• Czas reakcji – 10 ms
• Pobór mocy – 4,5 W
• Zakres pracy – od -40⁰C do +85⁰C
• Zakres działania indukcyjności pętli – od 20μH do 2000 μH
• Zakres częstotliwości - od 27 kHz do 170 kHz
• Czułość – konfigurowalna, 16 poziomów

Do detekcji pojazdów osobowych zaleca się użycie pętli indukcyjnej IL.06.05.XX
