Gniazdo Dystrybucyjne G-16/r19

Gniazdo Dystrybucyjne G-16/r19
DELTA
G-16/R19
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 330,89zł

407,00zł brutto

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2x8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Gniazdo G-16/R19 rozgałęzia zasilanie do 2x8 wyjść, ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2x8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Gniazdo G-16/R19 rozgałęzia zasilanie do 2x8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). G-16/R19 posiada trzy gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych DC IN, za pomocą przewodu WT-2.1 do drugiego gniazda G-16/R19. Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75 zasilającymi kamery.

Koniec z wiszącymi przewodami w szafie RACK!. Zadbaj o estetykę okablowania.


Kabel do telewizji przemysłowej YAP75-0.59/3.7+2x0.5 posiada 2 żyły po 0.5mm². Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5Ω/100m. Zasilając kamerę napięciem DC 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w poniższej tabelce.

Specyfikacja

Standard: CVBS - PAL / NTSC
Liczba wyjść wideo: 16 szt. Gniazdo BNC
Liczba wejść wideo: 16 szt. zaciski skręcane
Liczba wyjść zasilania: 16 szt. Zaciski kablowe
Liczba wejść zasilania: 6 szt. Gniazdo 2.1/5.5mm / zaciski kablowe
Maksymalny prąd zasilania: 2x10 A
Maksymalny prąd pojedynczego wyjścia: 1 A
Typ wkładek bezpiecznikowych: 1A/250V, 5/20mm, zwłoczne
Zasilanie: 8  ... 30 V DC (typowo 12V)
Pobór prądu urządzenia (dla różnych Uz): 12 V = 150 mA / 30 V = 250 mA
Przeznaczenie diod LED:
  • czerwona "POWER" - informuje o napięciu zasilania (DC IN)
  • zielone "PWR LED" - informują o przepaleniu bezpiecznika (brak świecenia oznacza przepalenie bezpiecznika)
  • żółte "VIDEO LED" - informują o obecności sygnału wideo
    • Maks. prąd:
  • 150mA kamera - 98 metrów (R=3,4Ohm/100m)
  • 150mA kamera - 60 metrów (R=5,5Ohm/100m)
  • 650mA kamera + termostat - 22 metry (R=3,4Ohm/100m)
  • 650mA kamera + termostat - 14 metrów (R=5,5Ohm/100m)
    • Montaż: Rack 10"
    Obudowa: Metal
    Kolor: Czarny
    Temperatura pracy / wilgotność względna: -50 °C ... 55 °C / < 95 %
    Waga: 0.6 kg
    Wymiary: 480  x 48  x 44 mm
    Producent / Marka: DELTA
    Gwarancja: 3 lata

    Prezentacja

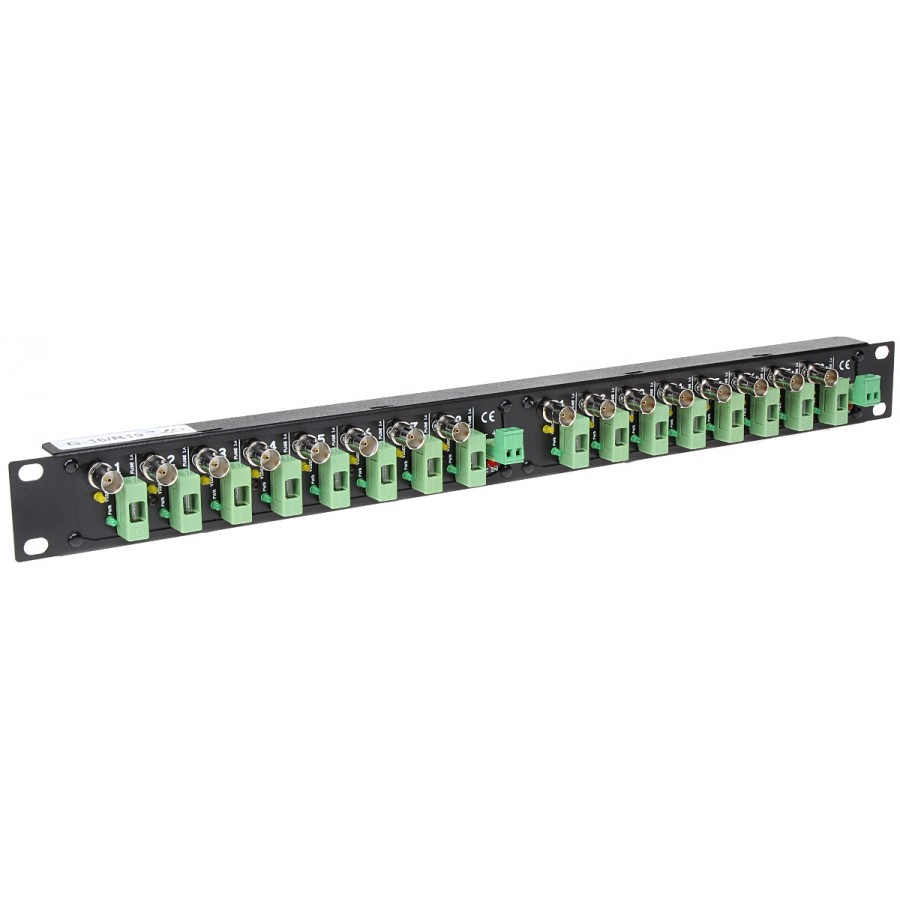

    Widok panelu przedniego

    Złącza BNC na panelu przednim

    Widok z góry

    Widok z tyłu
