Opis

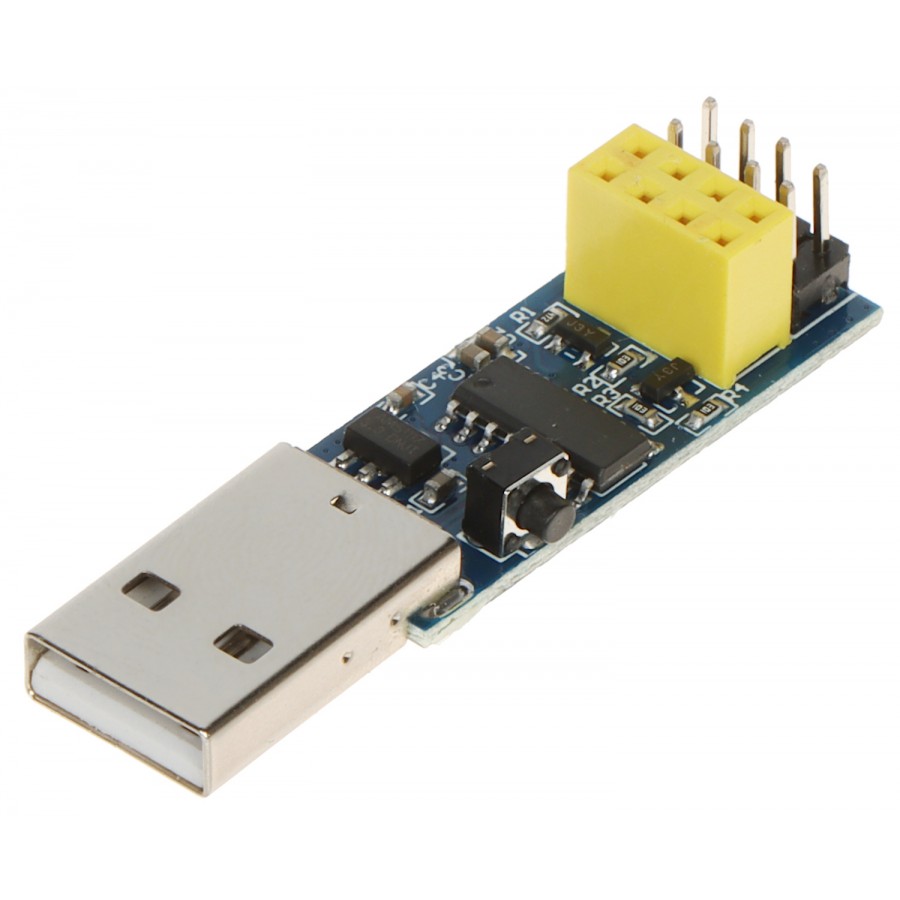

Interfejs CH340C (zwany również programatorem) jest urządzeniem pośredniczącym w wymianie danych pomiędzy komputerem (port USB), a modułami opartymi na chipie ESP8266 (wykorzystującymi asynchroniczną komunikację UART 3.3V). Programator umożliwia np. zapisanie własnego programu w pamięci przyłączonego kontrolera, lub komunikację komputera z modułem za pomocą portu USB. Urządzenie zostało wykonane w oparciu o popularny konwerter CH340.
Prezentowany model interfejsu UART wyposażony został w dedykowane gniazdo goldpin do przyłączenia modułu ESP-01S. Poza dedykowanym gniazdem, urządzenie posiada wyprowadzenia typu goldpin dla wszystkich pinów, dzięki czemu można je bez problemu stosować do komunikacji z innymi modułami zbudowanymi w oparciu o chip marki Espressivo.
Urządzenie jest w pełni kompatybilne z powszechnie używanymi środowiskami programistycznymi: Arduino IDE, ESP8266Flasher oraz Espressif FLASH_DOWNLOAD_TOOLS. W zależności od użytkowanego systemu operacyjnego, do poprawnego działania interfejsu może być wymagana instalacja odpowiednich sterowników.
Programator jest zasilany z portu USB i nie wymaga zewnętrznego zasilania.
Specyfikacja
| Kompatybilność: | ESP01, ESP01S, ESP8266, ESP32 i inne |
| Typ złącz: | |
| Konwerter USB <> TTL: | CH340 |
| Poziom sygnału na wyjściu: | 3.3 V |
| Wyjście zasilania: | 3.3 V |
| Wybrane cechy: | Przycisk RESET |
| Zasilanie: | 5 V - z portu USB |
| Waga: | 0.004 kg |
| Wymiary: | 50 x 14 x 12 mm |
| Gwarancja: | 2 lata |
Prezentacja
|
Przycisk RESET |
Widok z góry |
Widok od spodu |
Złącze USB |
