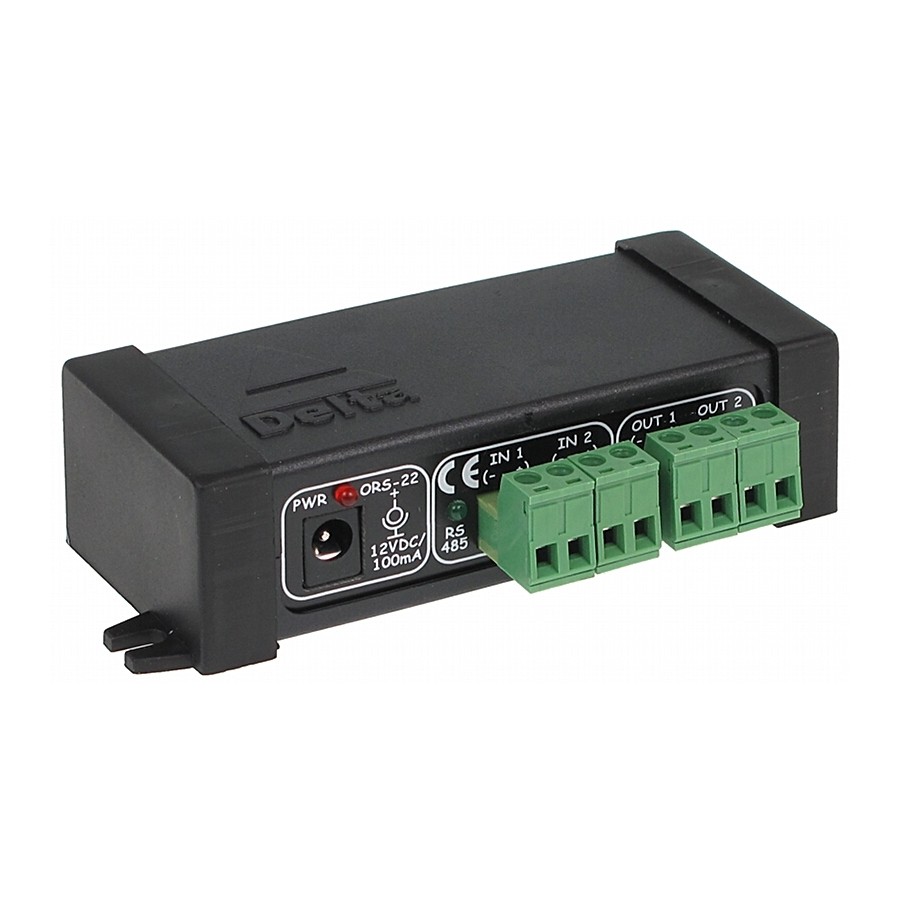

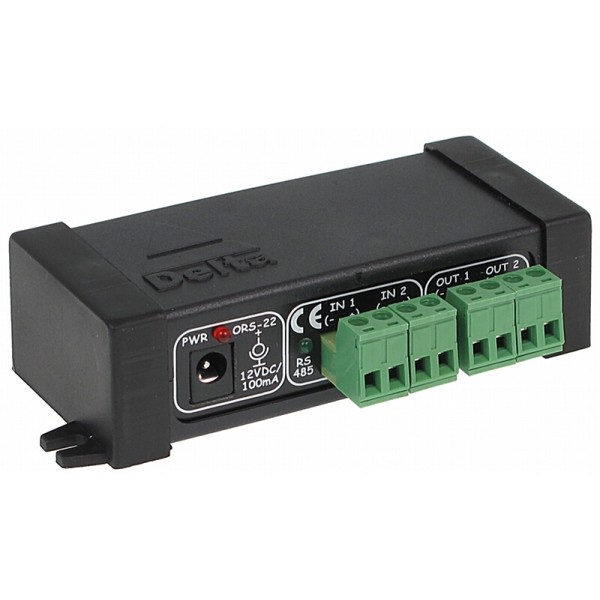

Rozgałęźnik Rs-485 Z Optoizolacją Ors-22
Opis
ORS-22 umożliwia podłączenie sygnału RS-485 z dwóch różnych nadajników (np. rejestrator, pulpit sterowniczy, komputer PC) i wysterowanie dwóch niezależnych magistral RS-485 podłączonych do odbiorników (kamer CCTV). Urządzenie zapewnia izolację optyczną osobno pomiędzy każdą z magistral wyjściowych oraz pomiędzy magistralami wyjściowymi a wejściem sygnału RS-485. Przeznaczeniem ORS-22 jest zabezpieczenie instalacji CCTV przed uszkodzeniem wynikającym z przepięć na poszczególnych urządzeniach podłączonych do magistrali RS-485 (np. przepięcia będące wynikiem wyładowań atmosferycznych).
Urządzenie umożliwia również rozdzielenie pojedynczej magistrali RS-485 na 2 kanały i dzięki temu pozwala na zastosowanie topologii gwiazdy. Dzięki temu każda z kamer może być podłączona oddzielnym przewodem RS-485 o długości do 1200m, ułatwiając w ten sposób planowanie fizycznej realizacji okablowania w instalacji CCTV i zwiększając maksymalne odległości przesyłu sygnału RS-485.
Specyfikacja
| Wejście: | RS-485 |
| Liczba wejść: | 2 szt. |
| Wyjście: | RS-485 |
| Liczba wyjść: | 2 szt. |
| Zasięg transmisji: | 1200 m / Wejście 1200 m / Wyjście |
| Optoizolacja: | 1000 V RS-485 |
| Komunikacja: | Simplex |
| Prędkość transmisji: | 2400 ... 115200 bit/s |
| Wybrane funkcje: | |
| Zasilanie: | 12 V DC / 0.15 A (brak zasilacza w zestawie) |
| Waga: | 0.11 kg |
| Wymiary: | 118 x 58 x 30 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|

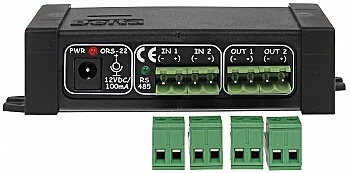

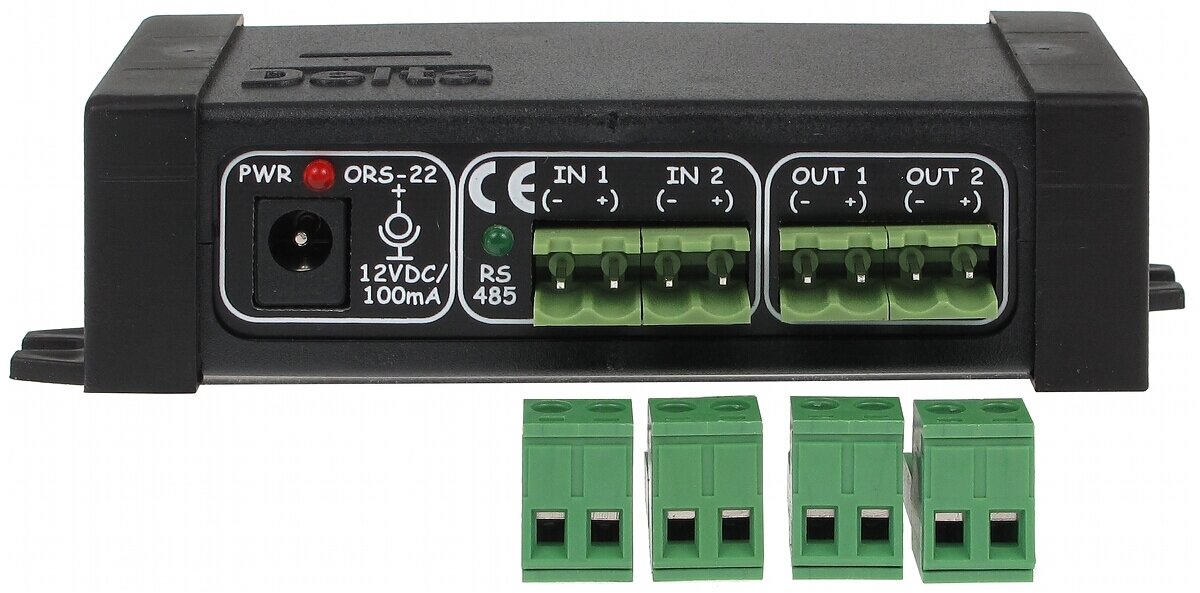

Panel przedni z listwami zaciskowymi
|

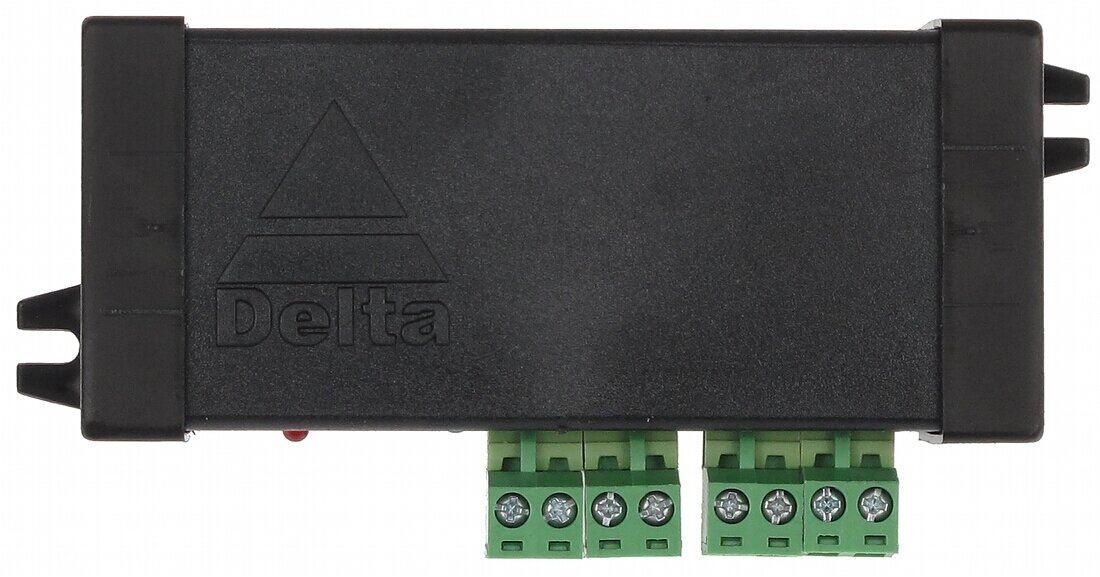

Widok z góry
|

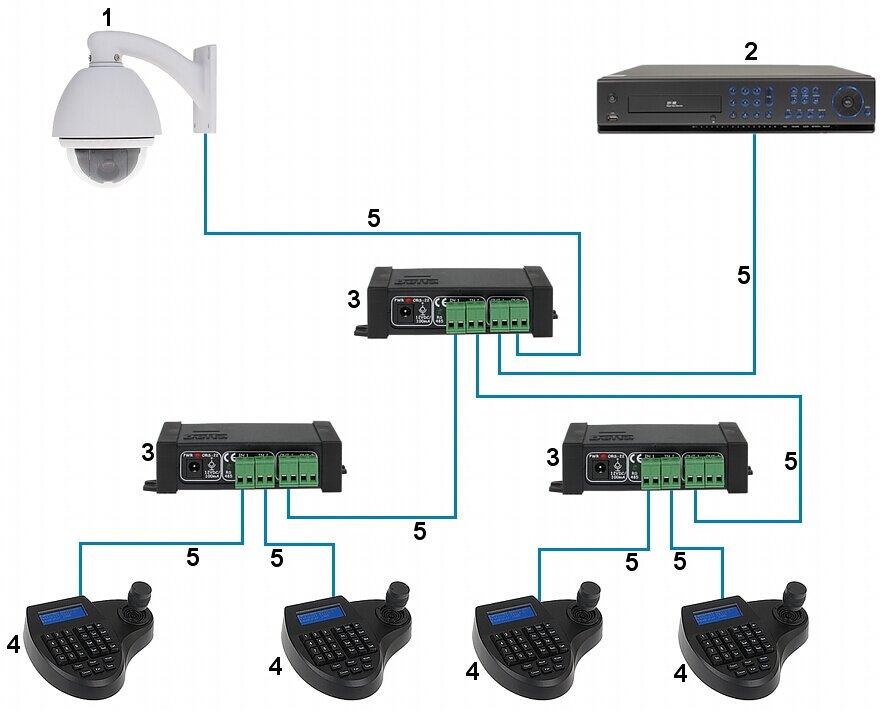

Schemat przykładowej instalacji
1. Klawiatura sterująca |

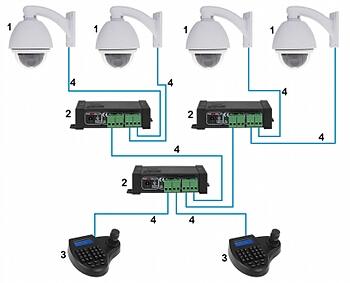

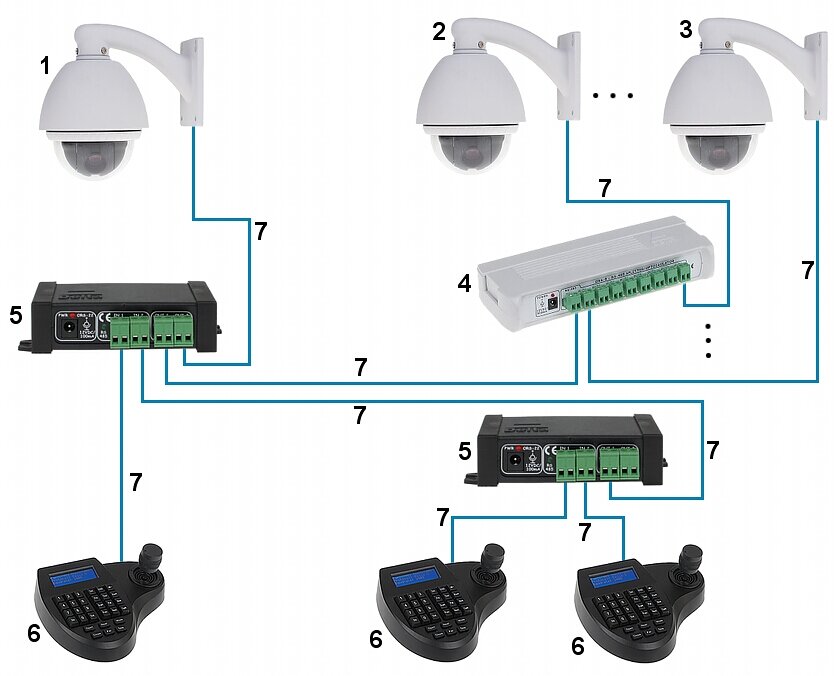

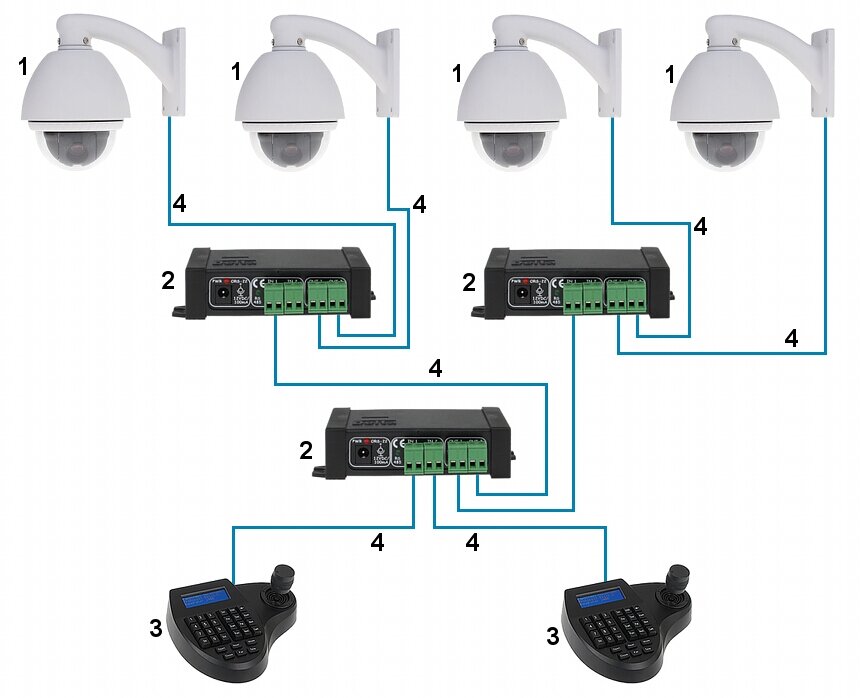

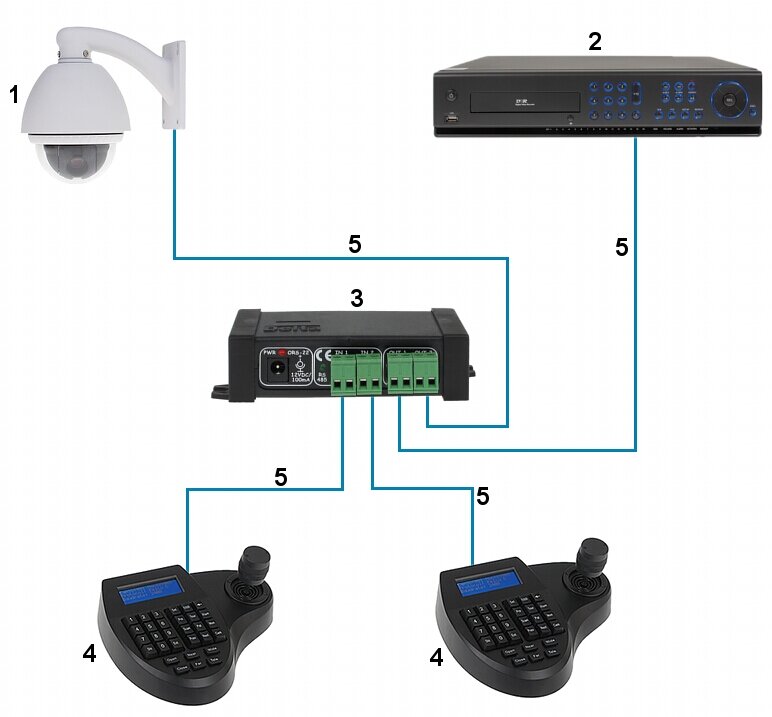

Przykładowe schematy połączeniowe
1. Kamera |
1. Kamera |
1. Kamera |
Przykład jednoczesnego sterowania 9 kamer z 3 niezależnych klawiatur. |
