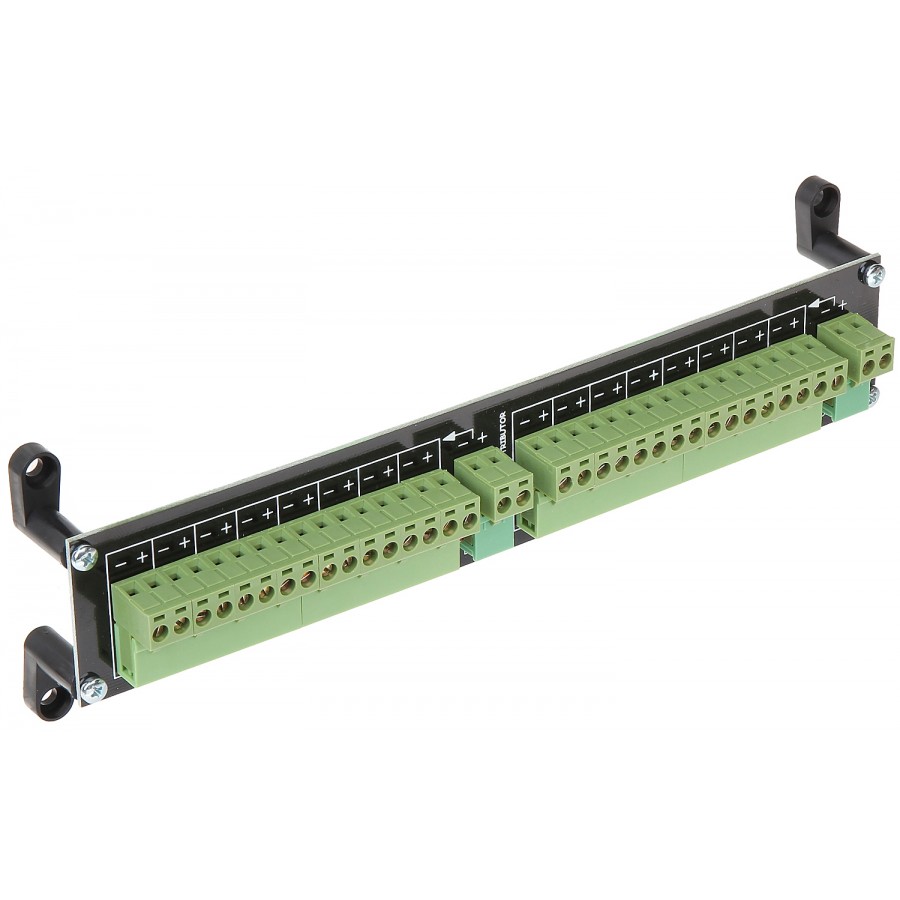

Opis
LZ-16/R jest urządzeniem biernym, pomagającym w rozgałęzieniu zasilania z jednego lub kilku zasilaczy większej mocy.
W razie potrzeby poszczególne listwy można ze sobą łączyć równolegle.
Specyfikacja
| Liczba wyjść zasilania: | 16 (2 x po 8 wyjść) |
| Liczba wejść zasilania: | 2 (po jednym na każdą listwę 8-wyjściową) |
| Maksymalne napięcie zasilania: | 24 V DC (typowo 12V) |
| Maksymalny prąd zasilania: | 5 A (dla pojedynczej listwy) |
| Maks. prąd wyjściowy pojedynczego wyjścia: | 1 A |
| Typ złącz zasilania: | Wejście : Zaciski kablowe Wyjście : Zaciski kablowe |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Typ obudowy: | Płytka PCB |
| Waga: | 0.1 kg |
| Wymiary: | 216 x 40 x 20 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|

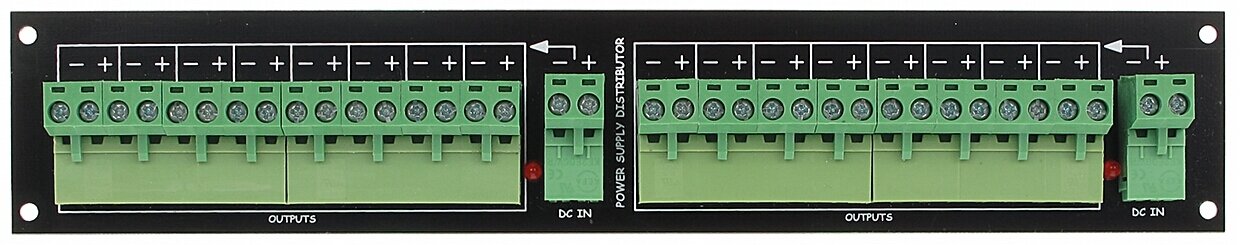

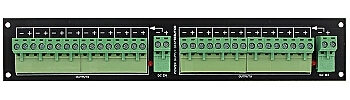

Panel przedni
|

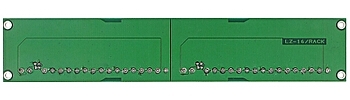

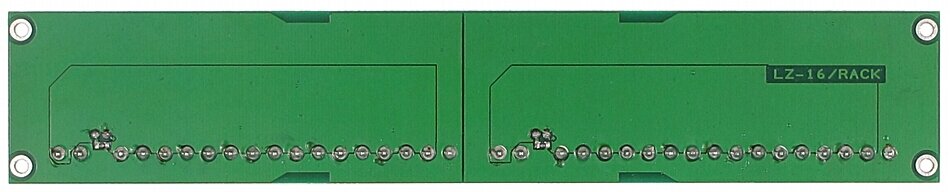

Widok z tyłu
|

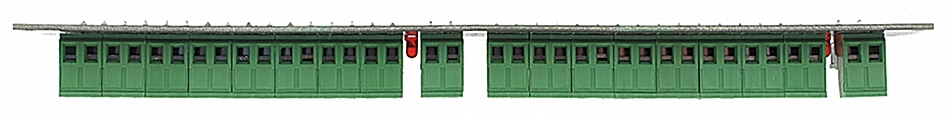

Widok z góry
|

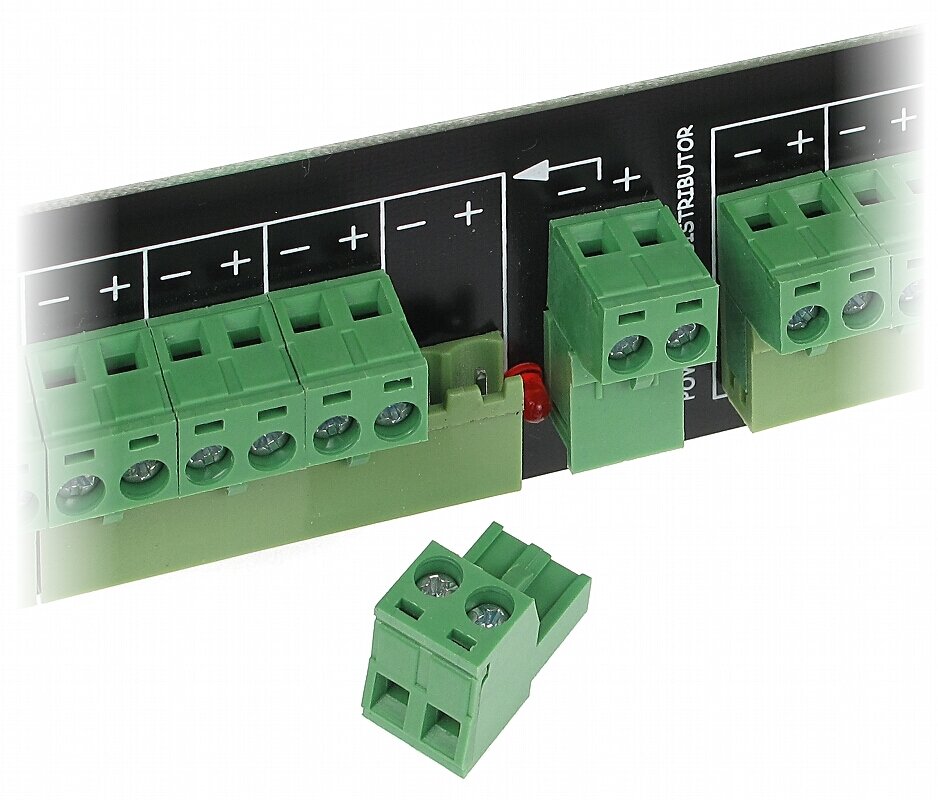

Wszystkie listwy zaciskowe są rozłączne
|

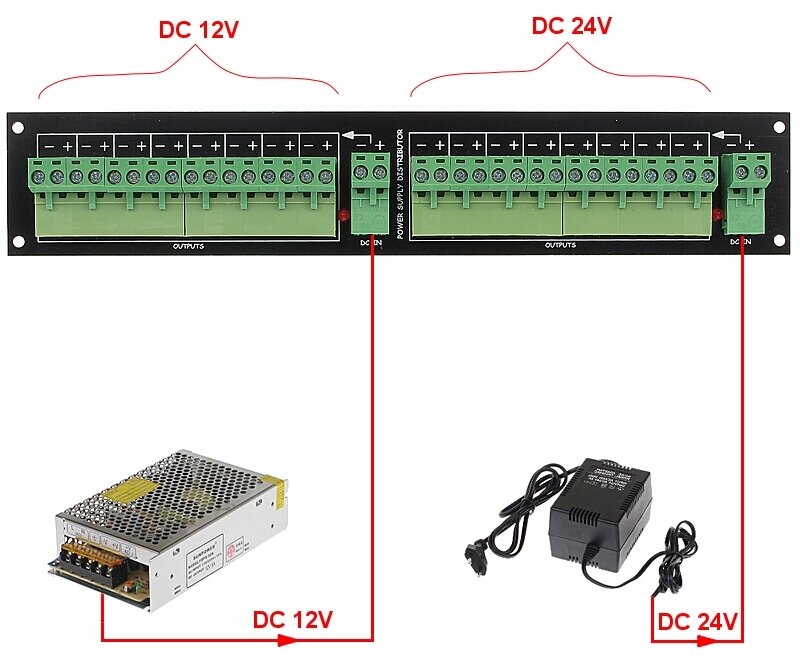

Schemat poglądowy z wykorzystaniem łączówki dla dwóch różnych napięć
|

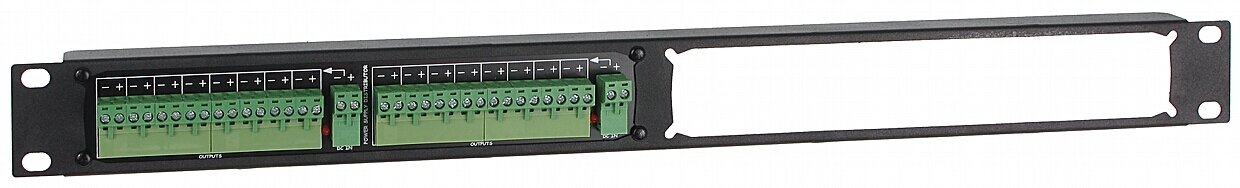

Urządzenie LZ-16/R przewidziane jest do współpracy z ramką A19-FRAME lub do samodzielnego montażu
Przygotowanie urządzenia do zabudowy w szafie RACK. |
Urządzenie można wygodnie zamontować np. na szynie DIN TS-35
|
W tym celu należy zamontować WM-35 (dostępne osobno)
|
Następnie należy zamontować LPCB-1 (w zestawie)
|
Całość należy złożyć jak przedstawiono poniżej
1) Śruba M3 x 10 |
W zestawie
|
Pliki
- CE: Pobierz
