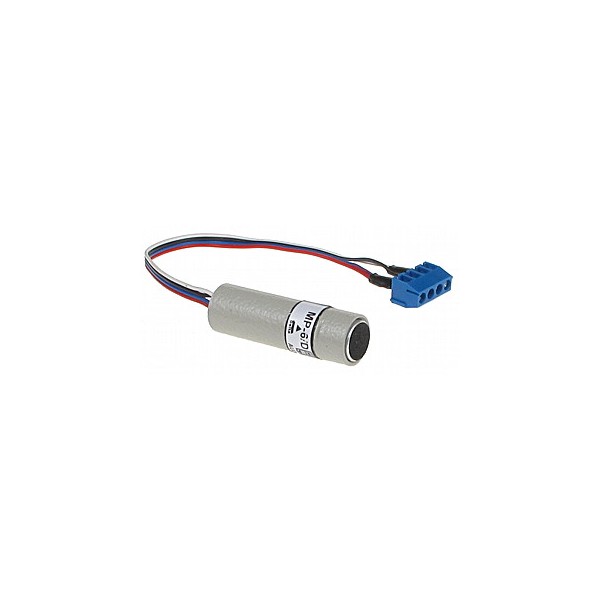

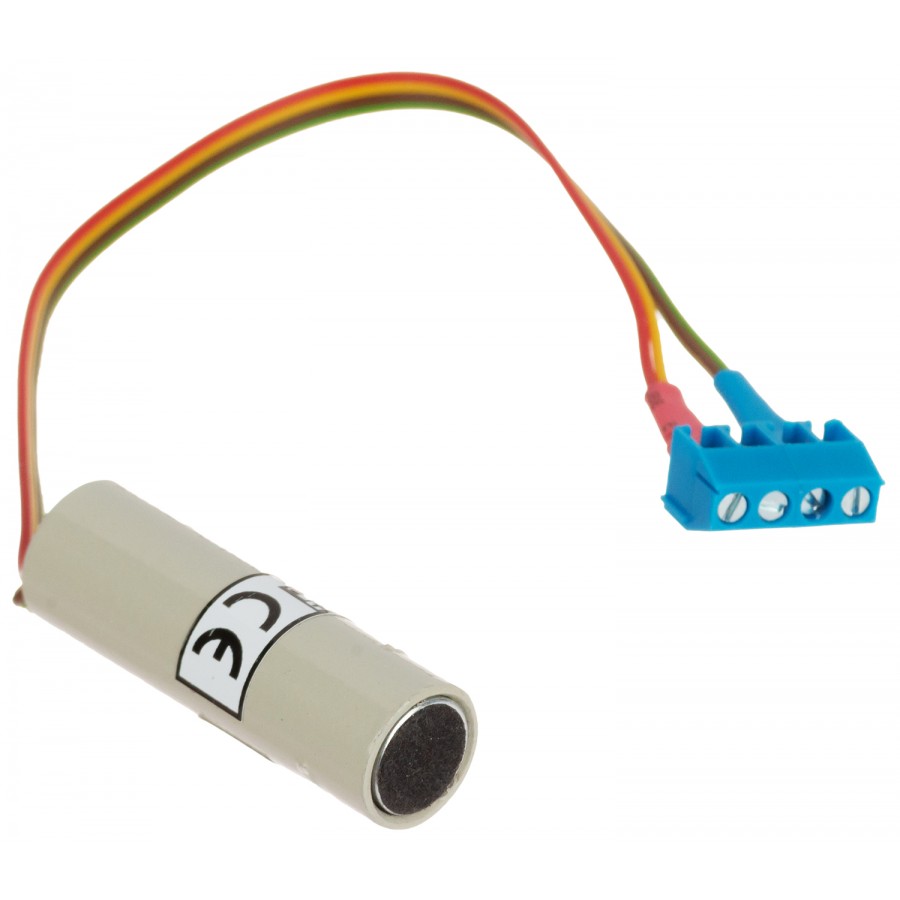

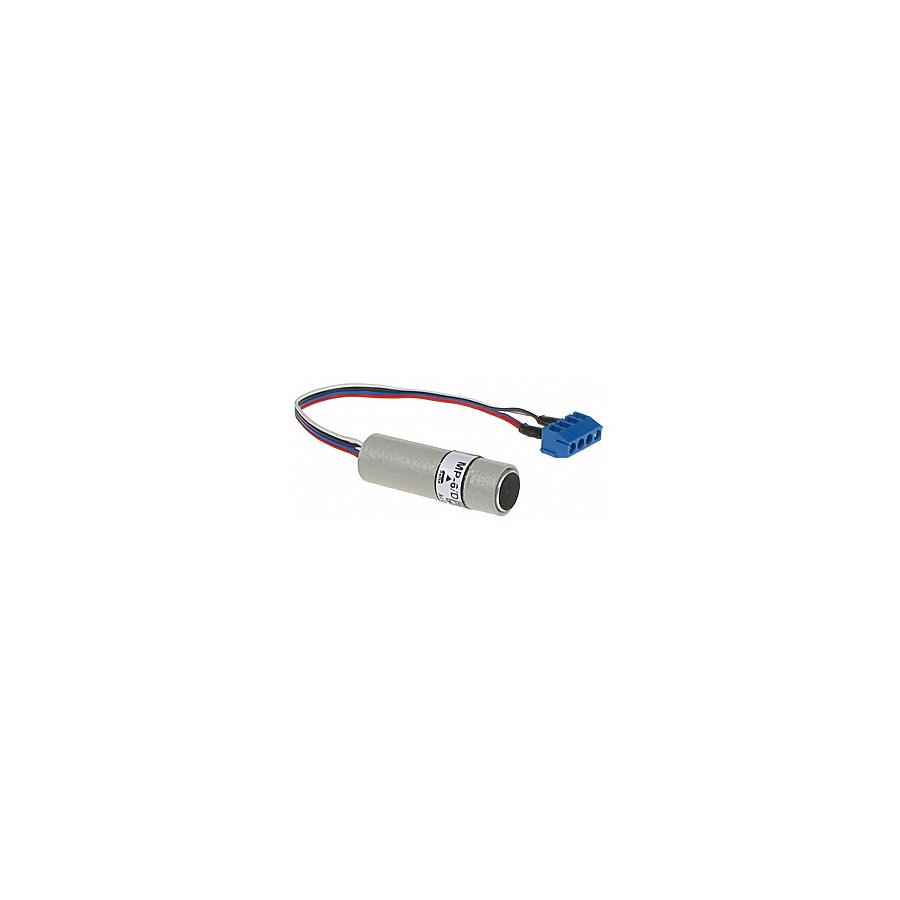

Moduł Audio Z Wyjściem Różnicowym, Mikrofon Mp-6/d
Opis
MP-6/D przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego. Zaletą różnicowego przesyłania dźwięku po skrętce UTP jest eliminacja zakłóceń i przydźwięku powstającego na kablu. Natomiast sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.
Specyfikacja
| Pasmo przenoszenia: | 20 Hz ... 18 kHz |
| Stosunek sygnał/szum (S/N): | ≥ 60 dB |
| Powierzchnia pracy: | 5 ... 150 m² |
| Regulacja wzmocnienia: |  |
| Zasilanie: | 12 V DC |
| Pobór prądu: | 10 mA |
| Transmisja sygnału i zasilania: | po skrętce do 1200m (tłumienie 6dB) |
| Obudowa: | Metal |
| Wymiary: | Ø 12 x 35 mm |
| Waga: | 0.009 kg |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|
Przeznaczenie odpowiednich przewodów modułu
1) 12V |
Podłączanie dla sygnału różnicowego |
Podłączanie dla sygnału niesymetrycznego |
Przykładowy sposób montażu |
Wiercimy otwór Ø12mm |
Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę |
Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo) |
Sposób montażu i maskowanie modułu w murze |
Wiercimy otwór Ø12mm |
Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery) |
Dwa rozłączone elementy listwy zaciskowej ustawiamy \"jeden za drugim\" i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór |
Wciągamy moduł do otworu w murze |
Widok modułu w murze |
Ucinamy końcówkę kołka rozporowego Ø12mm |
Maskujemy moduł w murze fragmentem kołka rozporowego |
Widok połączenia z drugiej strony muru |
