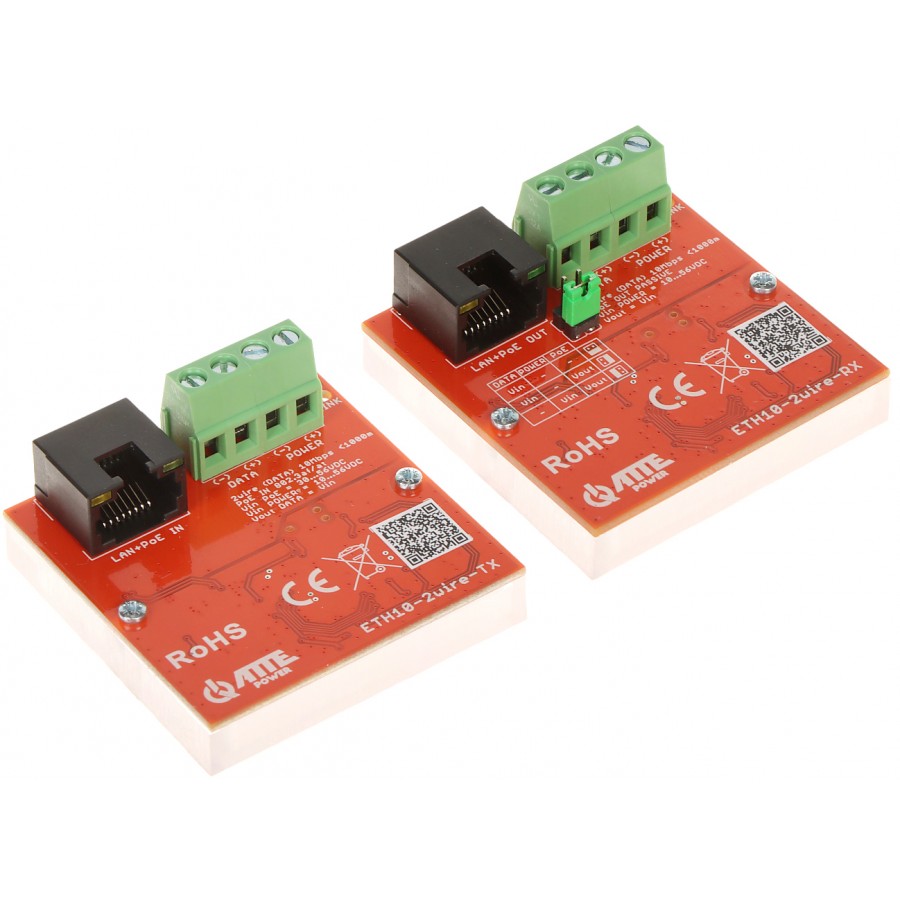

Zestaw Konwerterów Utp / 2-Wire Do Transmisji Lan+Poe Eth10-2Wire-Set Komplet 2 Szt Atte

Zestaw Konwerterów Utp / 2-Wire Do Transmisji Lan+Poe Eth10-2Wire-Set Komplet 2 Szt Atte 1/1
ATTE
10993
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 361,79zł

445,00zł brutto

Zestaw ETH10-2WIRE-SET składa się z modułów nadajnika i odbiornika, służy do transmisji danych Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów, np. jednej pary skrętki UTP. . Urządzenia umożliwiają montaż kamer lub innych urządzeń ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

Zestaw ETH10-2WIRE-SET składa się z modułów nadajnika i odbiornika, służy do transmisji danych Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów, np. jednej pary skrętki UTP.


Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.


W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza, zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX (konfiguracja za pomocą zworek).

Specyfikacja

Złącza:
  • 1 szt. RJ45
  • 1 szt. listwa zaciskowa (zaciski śrubowe) - 0.32  ... 3.3 mm² ( 22  ... 12 AWG )
    • Porty LAN: 1 szt. RJ45 10 Mb/s
    Opis złączy: ETH10-2WIRE-TX :
  • PoE IN - Passive PoE ≤ 30 W, PoE (802.3at) ≤ 30 W, PoE (802.3af) ≤ 15 W
    ("+/-": piny 1, 2; "+/-": piny 3, 6) lub ("+/-": piny 4, 5; "+/-": piny 7, 8)
  • Power
  • DATA - 2-wire
    • ETH10-2WIRE-RX :
  • PoE OUT - Passive PoE
    ("+": piny 4, 5; "-": piny 7, 8)
  • Power
  • DATA - 2-wire
    • Szybkość transmisji: 10 Mbps
    Zasięg transmisji:
  • 1000 m @ 2-wire
  • 100 m @ UTP : Switch POE - ETH10-2WIRE-TX
  • 100 m @ UTP : ETH10-2WIRE-RX - Kamera IP
    • Diody sygnalizacyjne:
  • Power
  • LAN
  • 2-wire
    • Zabezpieczenia:
  • Przeciwprzepięciowe - LAN, DATA
  • Zabezpieczenie przed odwrotnym podłączeniem polaryzacji - Power
  • Przeciążeniowe 0.6 A - PoE IN ETH10-2WIRE-TX
    • Wybrane cechy:
  • Plug & Play
  • Wsparcie dla kamer IP i urządzeń sieciowych
  • Pełna transparentność dla sieci
  • Tryby pracy - Ustawiane zworkami
    • Zasilanie: ETH10-2WIRE-TX :
  • 30  ... 56 V DC - PoE
  • 10  ... 56 V DC - Power
    • ETH10-2WIRE-RX :
  • 10  ... 56 V - Power
  • Napięcie wyjściowe PoE jest równe napięciu wejściowemu
    • Pobór mocy: 1.35 W (łącznie)
    Obudowa: Tworzywo sztuczne (PC)
    Klasa szczelności: IP20
    Temperatura pracy: -25 °C ... 65 °C
    Waga: 0.03 kg (pojedynczy element)
    Wymiary: 51  x 51  x 24 mm (pojedynczy element)
    Producent / Marka: ATTE
    Gwarancja: 3 lata

    Prezentacja

    Widok z góry

    Przykładowe schematy połączeniowe

    Tryb 1

    Odbiornik bez zasilania PoE

    Tryb 2

    Kamera zasilana jest z PoE za pośrednictwem toru 2-WIRE.
    W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2-WIRE.
    Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.

    Tryb 2

    Zasilanie z zasilacza.
    Kamera zasilana jest z PoE za pośrednictwem toru 2-WIRE.
    W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2-WIRE.
    Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.
    Nadajnik i odbiornik ETH10-2WIRE będą działy poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V.
    Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX.

    Tryb 3

    Zasilanie lokalne przy kamerze.
    Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX.
    Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V.
    Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX.
    Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE.

    Tryb 3

    Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX.
    Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V.
    Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX.
    Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z zasilaniem DC IN 10-56V podanym na złącze POWER.

    Możliwe ustawienia

    1 - Tryb 1
    2 - Tryb 2
    3 - Tryb 3

    Pliki

    W kategorii

    Poprzedni

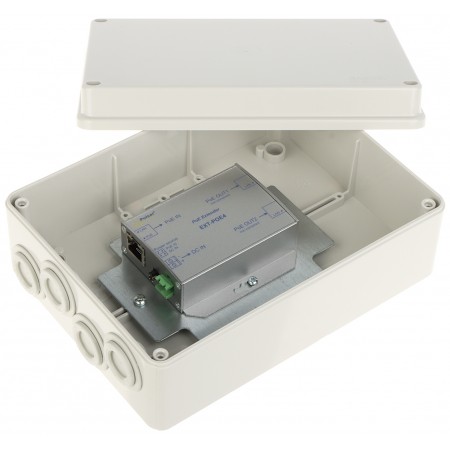

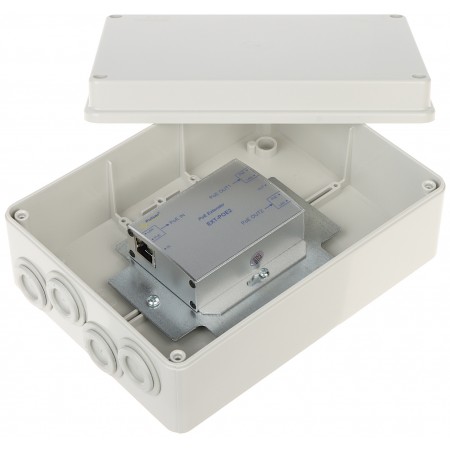

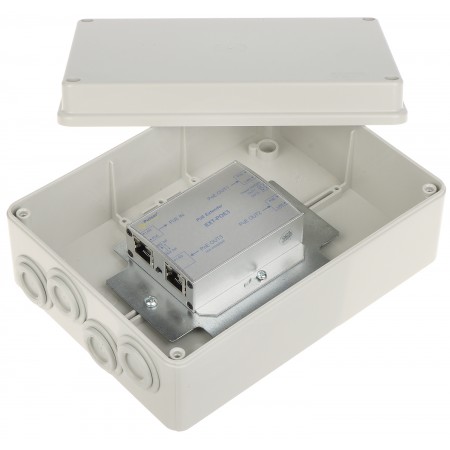

    EXTENDER EXT-POE2H W OBUDOWIE HERMETYCZNEJ PULSAR
