Opis

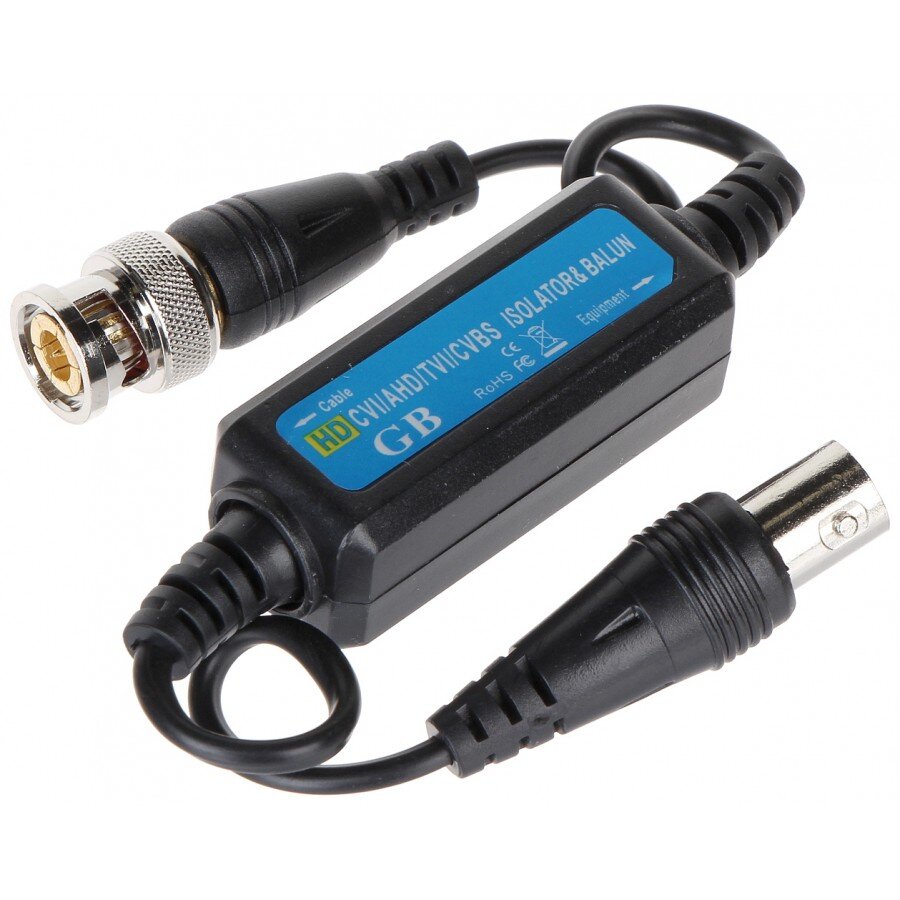

D-SEP/HD izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL.
Uwaga!
Urządzenie D-SEP/HD wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Equipment (wtyk BNC) – rejestrator, monitor.Specyfikacja
| Standard: | |
| Rodzaj urządzenia: | Pasywne |
| Liczba wejść: | 1 szt. Gniazdo BNC |
| Liczba wyjść: | 1 szt. Wtyk BNC |
| Impedancja wejściowa: | 75 Ω |
| Impedancja wyjściowa: | 75 Ω |
| Separacja galwaniczna między wejściami a wyjściami: | 25 V DC |
| Tłumienie: | |
| Szerokość pasma: | 200 MHz |
| Zasilanie: |  |
| Temperatura pracy: | -20 °C ... 55 °C |
| Waga: | 0.03 kg |
| Wymiary: | 49 x 20 x 17 mm |
| Gwarancja: | 2 lata |
Prezentacja
|
|
Złącza
|
Schemat poglądowy podłączenia
1. Kamera |
Opakowanie
|
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa (RF PWR OUT = 0 dBm)
|
Przykładowy obraz z kamery bez zastosowania izolatora pętli masy - widoczne zakłócenia
|
Przykładowy obraz z kamery po umieszczeniu izolatora pętli masy w torze sygnałowym - brak zakłóceń
|
Pliki
- CE: Pobierz
