Transformator Wideo Tr-1/sv Separator Optyczny
Opis
TR-1/SV przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Galwaniczna separacja między wejściem, wyjściem oraz zasilaniem, chroni urządzenia przed różnica potencjałów. Różnica napięć pomiędzy masami może wystąpić np. w przypadku długiej linii zasilającej i zasilaniu kamer z różnych zasilaczy.
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Specyfikacja
| Standard: | |
| Zasięg wideo: | max. 400 m UTP kat. 5e |
| Rodzaj urządzenia: | Aktywne |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Zasilanie: | 12 V DC / 90 mA |
| Liczba kanałów: | 1 |
| Zakres pasma wideo: | 0 ... 9 MHz ( -3 dB ) |
| CMRR (dB @ 5MHz): | 50 dB |
| Impedancja złącza koncentrycznego: | 75 Ω |
| Impedancja złącza symetrycznego: | 100 Ω |
| Separacja galwaniczna między wejściem a wyjściem: | 1000 V ( szczytowe ) |
| Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: | 1000 V ( szczytowe ) |
| Typ złącza koncentrycznego: | BNC Gniazdo proste |
| Typ złącza symetrycznego: | Zaciski kablowe |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.095 kg |
| Wymiary: | 117 x 30 x 62 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
Prezentacja
|

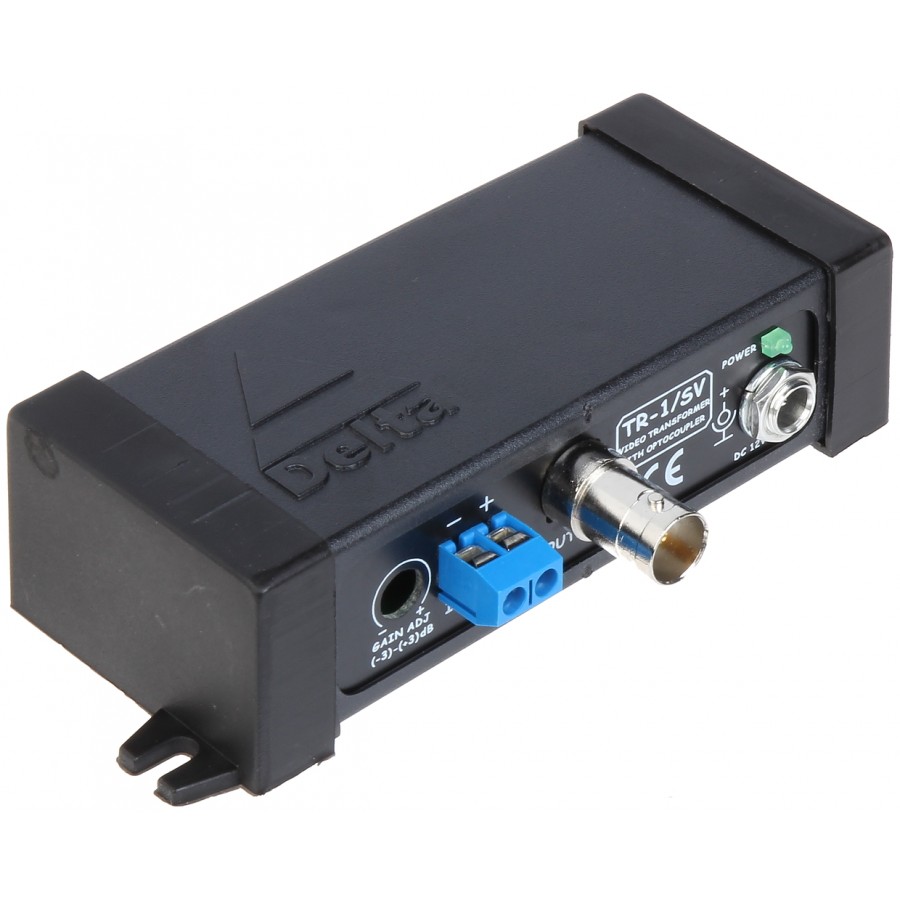

Widok z przodu
|
Widok z góry
|

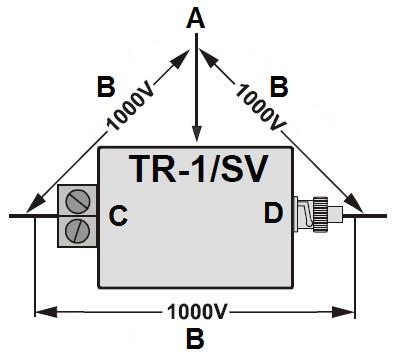

Separacja galwaniczna TR-1/SV
A) Zasilanie |

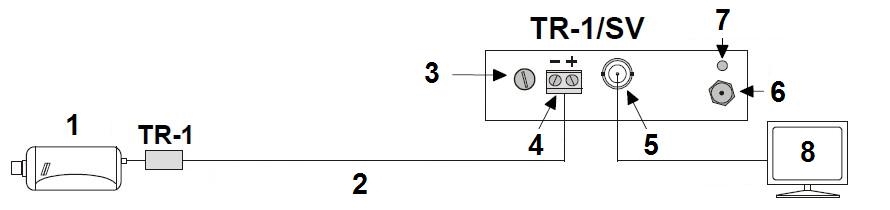

Schemat połączeniowy
1) Kamera |
Pliki
- CE: Pobierz
