Opis
TR-1C*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Specyfikacja
| W opakowaniu: | 2 szt. Podana cena za opakowanie |
| Standard: | |
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 1 |
| Zasięg wideo: | |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Tłumienie: | |
| CMRR (dB @ 5MHz): | 50 dB |
| Impedancja złącza koncentrycznego: | 75 Ω |
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącza koncentrycznego: | BNC Wtyk prosty |
| Typ złącza symetrycznego: | Zaciski kablowe |
| Temperatura pracy: | -10 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.012 kg |
| Wymiary: | 47 x 16 x 15 mm |
| Gwarancja: | Dożywotnia gwarancja |

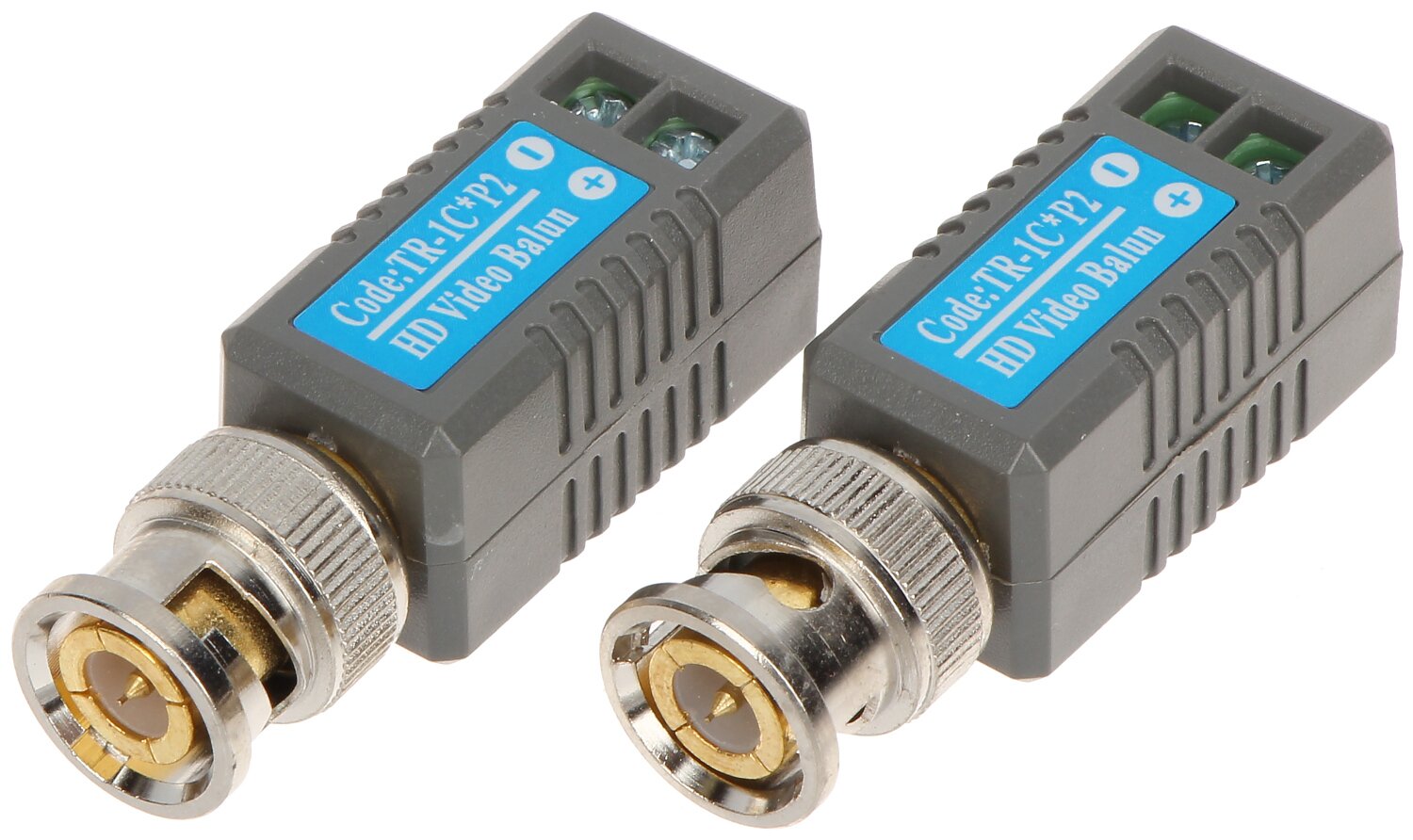

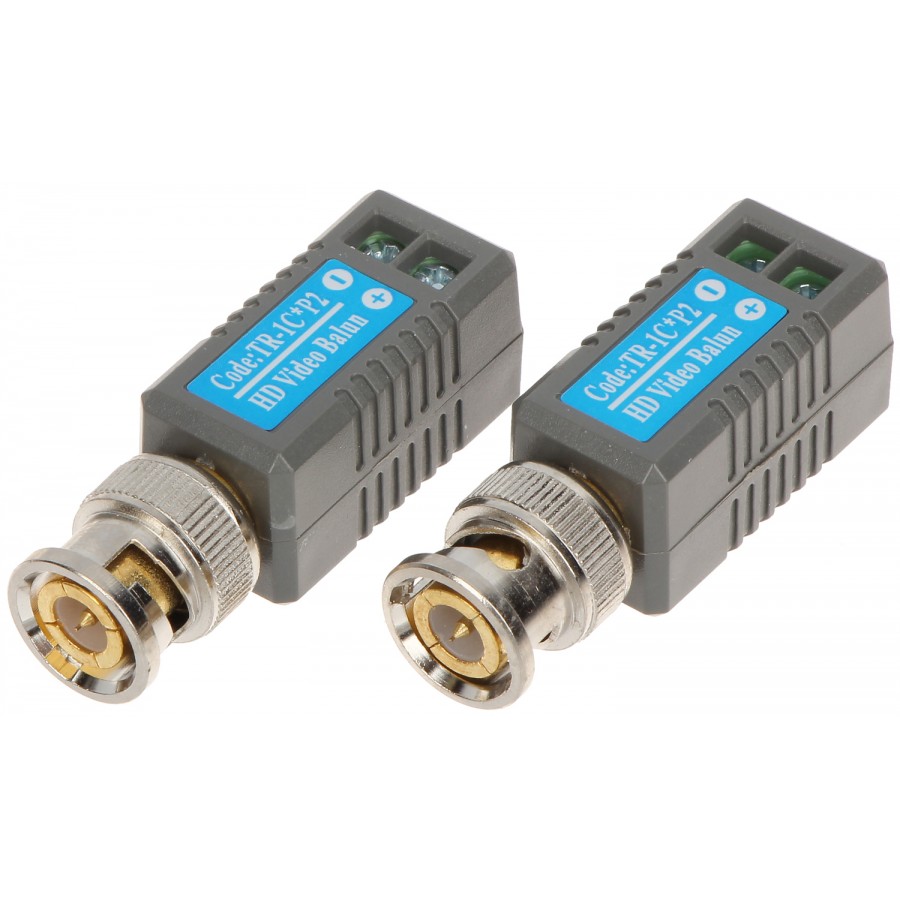

Prezentacja
|

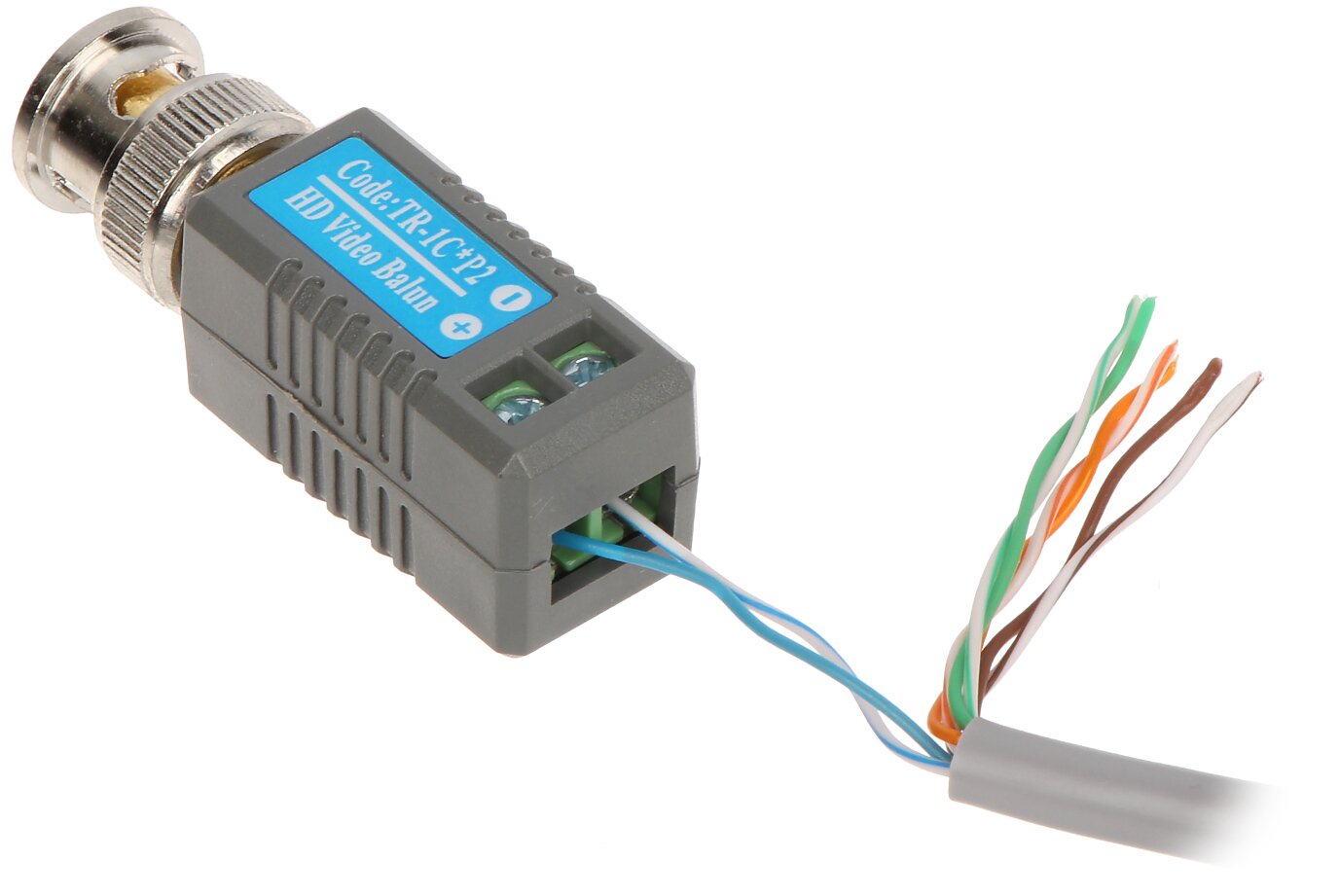

Podłączenie skrętki do transformatora
|

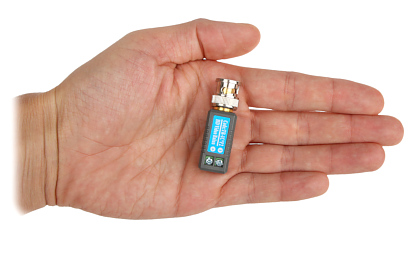

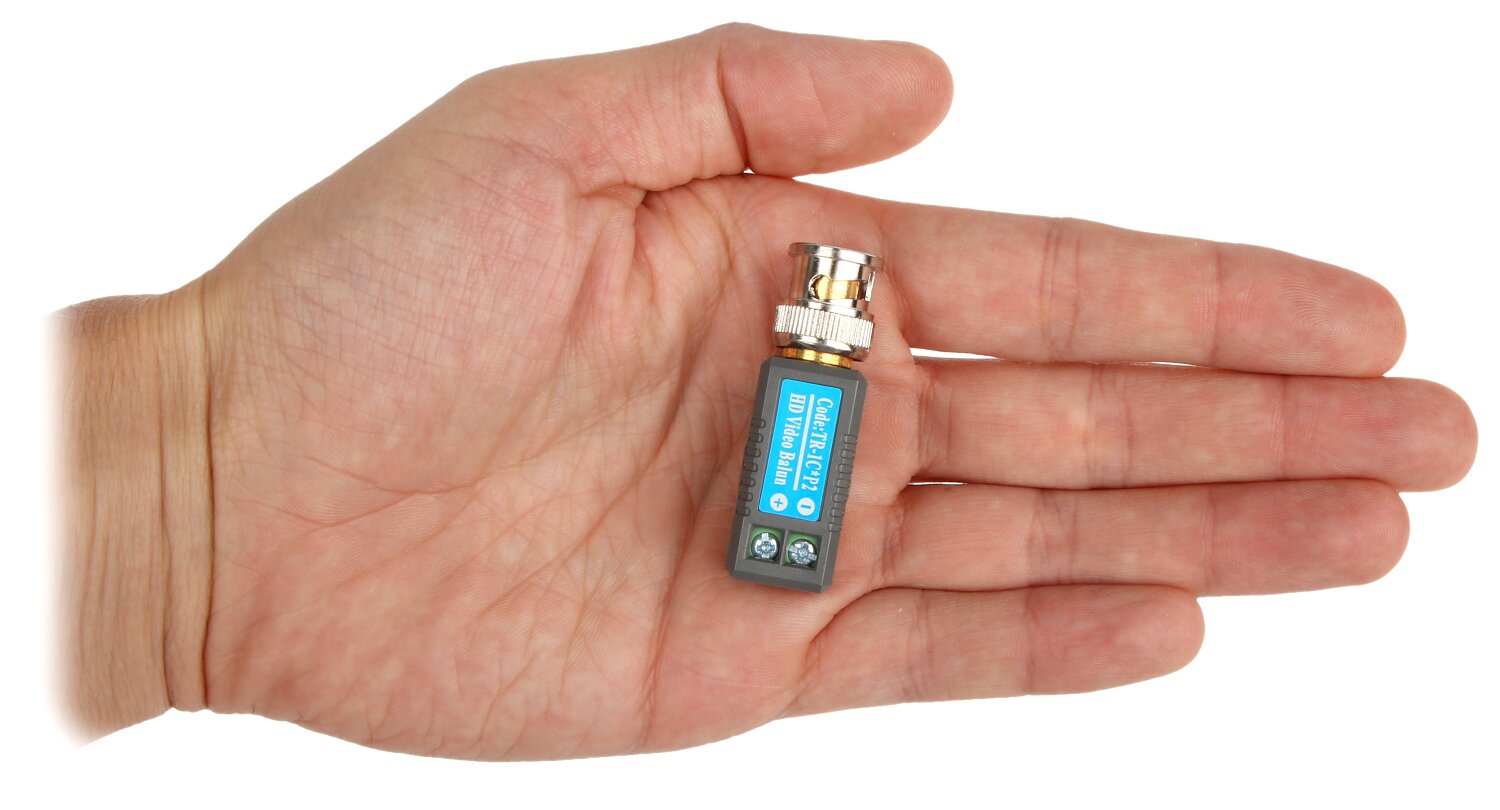

Urządzenie jest bardzo małe gabarytowo
|
Schemat połączeniowy |

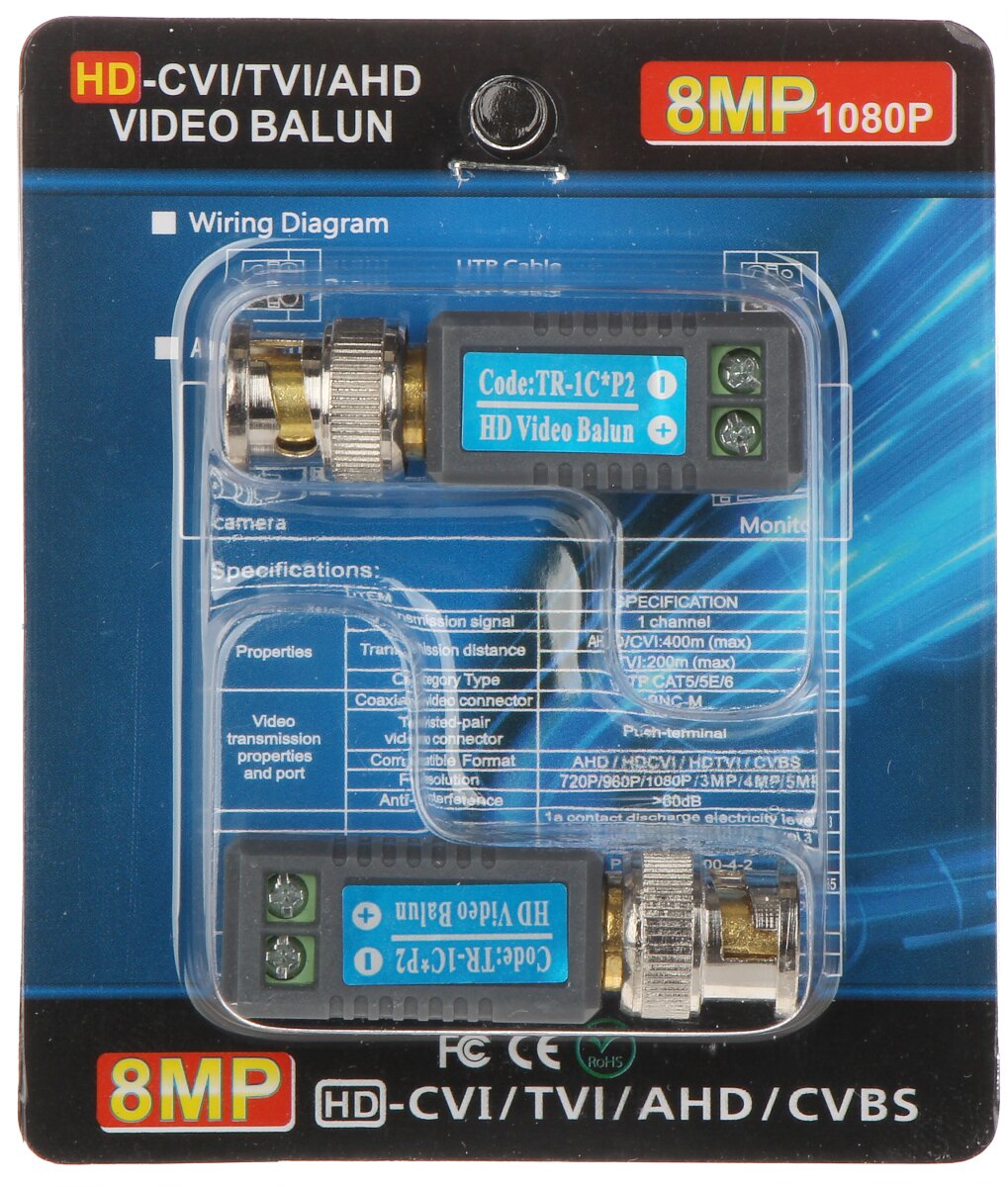

Opakowanie
|
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
|
Pliki
- CE: Pobierz
