Transformator Wideo Tr-1/pvp2

Transformator Wideo Tr-1/pvp2
TR-1/PV*P2
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 22,76zł

28,00zł brutto

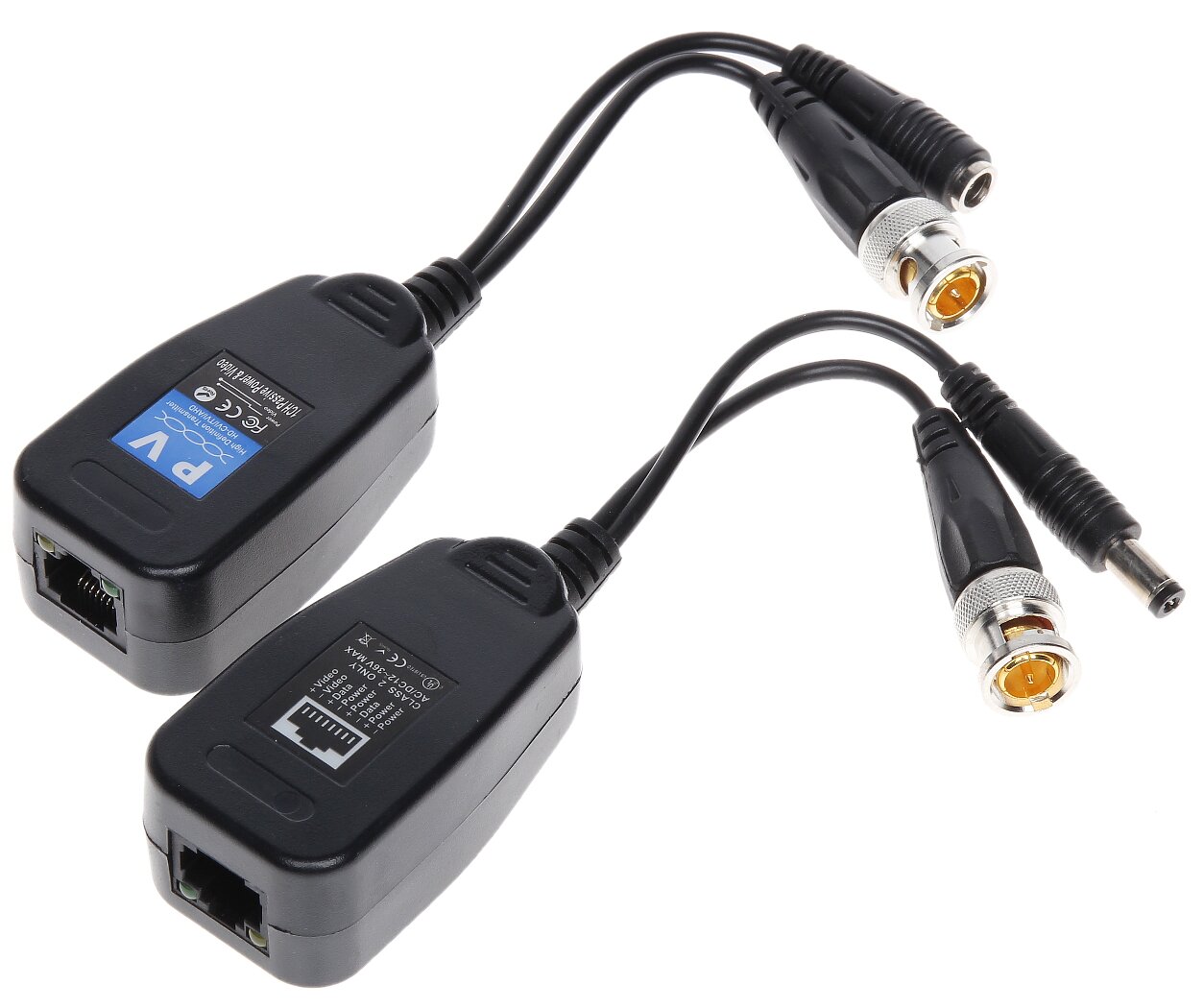

TR-1/PV*P2 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

TR-1/PV*P2 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.


W przypadku braku wykorzystania złączy zasilania można ich użyć do przesyłu sygnału DATA.

Specyfikacja

W opakowaniu: 2 szt. Podana cena za opakowanie
Standard:
  • AHD - 8 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
    • Rodzaj urządzenia: Pasywne
    Liczba kanałów:
  • 1 x Wideo
  • 1 x DC
    • Napięcie we/wy 75Ω (CVBS): 1 Vpp
    Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
    • Tłumienie:
  • 4.43 MHz @ 0.51 dB
  • 11 MHz @ 0.68 dB
  • 21 MHz @ 0.91 dB
  • 38 MHz @ 1.52 dB
  • 42 MHz @ 1.69 dB
  • 67.5 MHz @ 1.93 dB
    • Impedancja złącza symetrycznego: 100 Ω

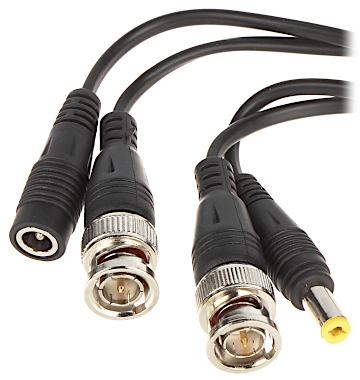

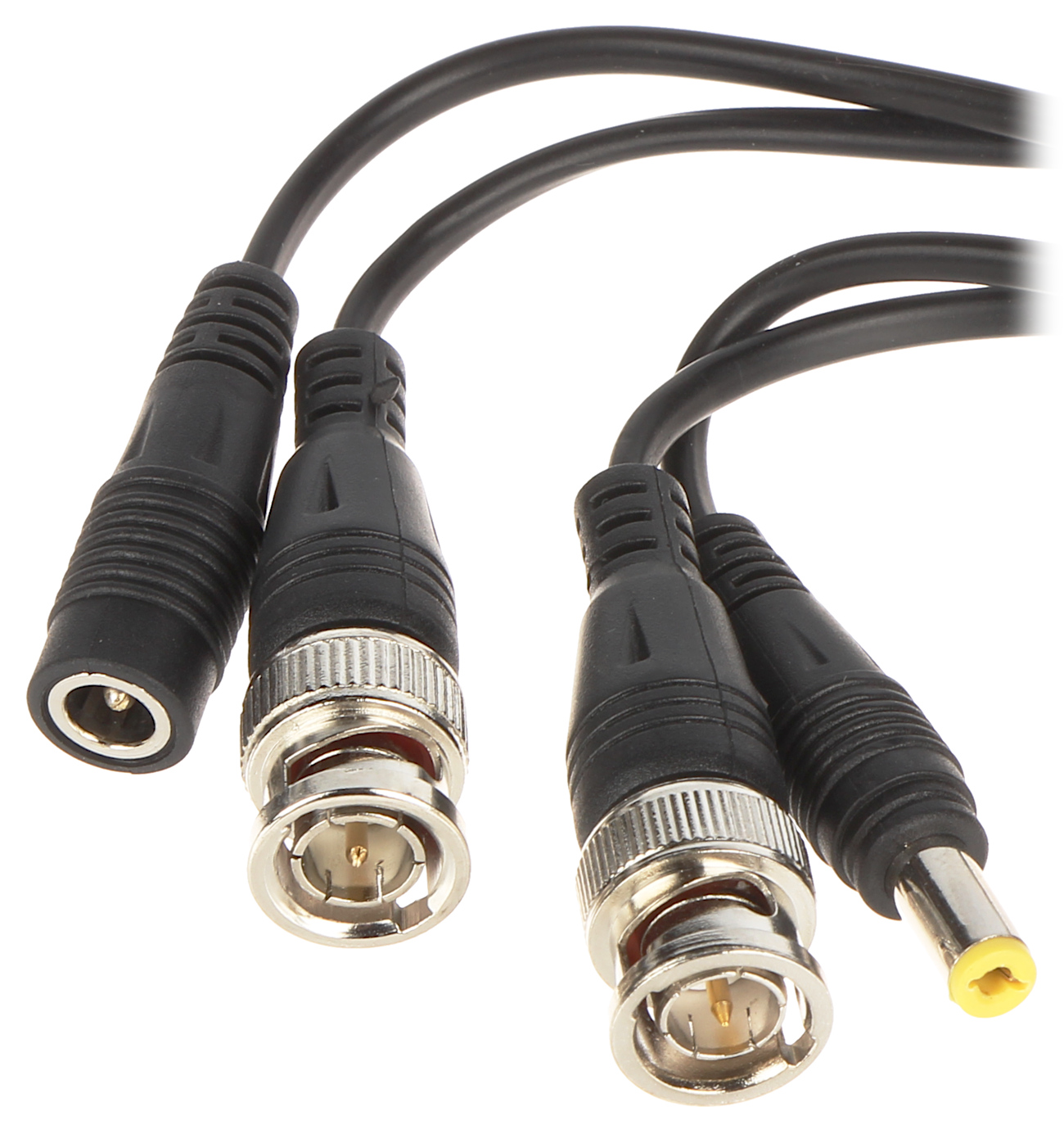

    Typ złącz: BNC Wtyk na przewodzie - Wideo
    2.1  / 5.5 mm - Gniazdo / Wtyk na przewodzie DC
    Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
    Dopuszczalna względna wilgotność otoczenia: < 95 %
    Temperatura pracy: -50 °C ... 55 °C
    Zasięg zasilania:
  • Zasilanie 12V DC

    100 m @ 160 mA
    90 m @ 180 mA
    80 m @ 200 mA
    70 m @ 230 mA
    60 m @ 270 mA
    50 m @ 330 mA
    40 m @ 410 mA
    30 m @ 550
    20 m @ 820 mA
    10 m @ 1.65 A
    • Waga: 0.080 kg
    Wymiary: 62  x 33  x 25 mm
    Gwarancja: 2 lata

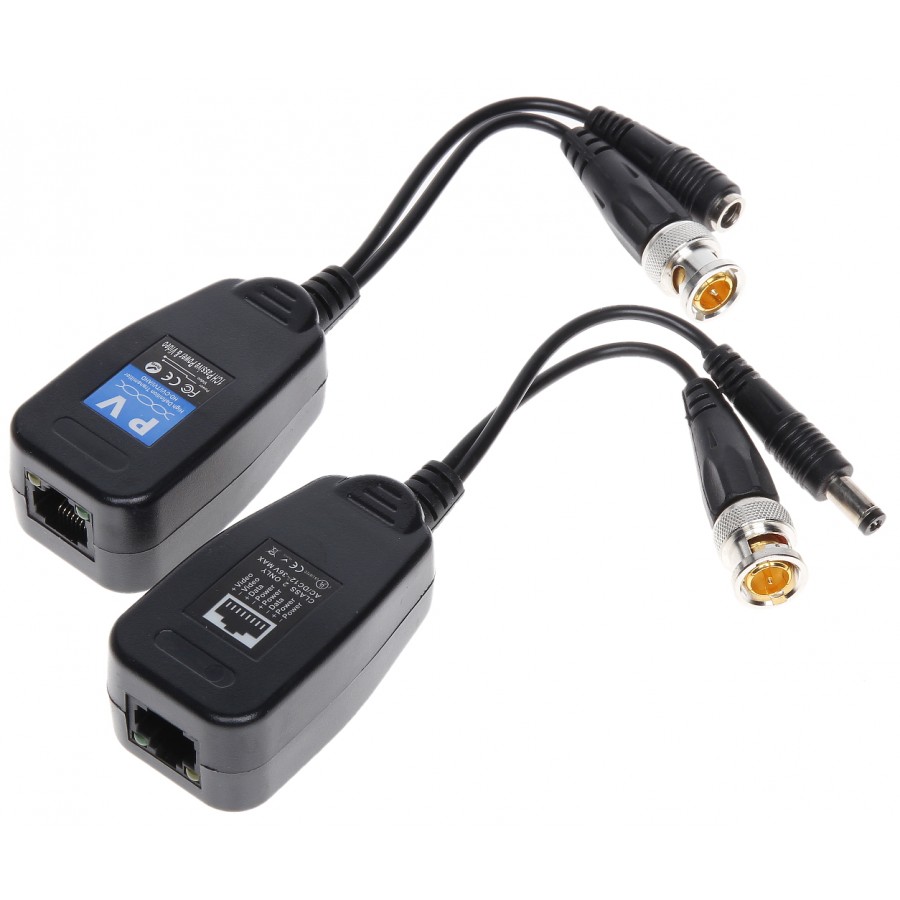

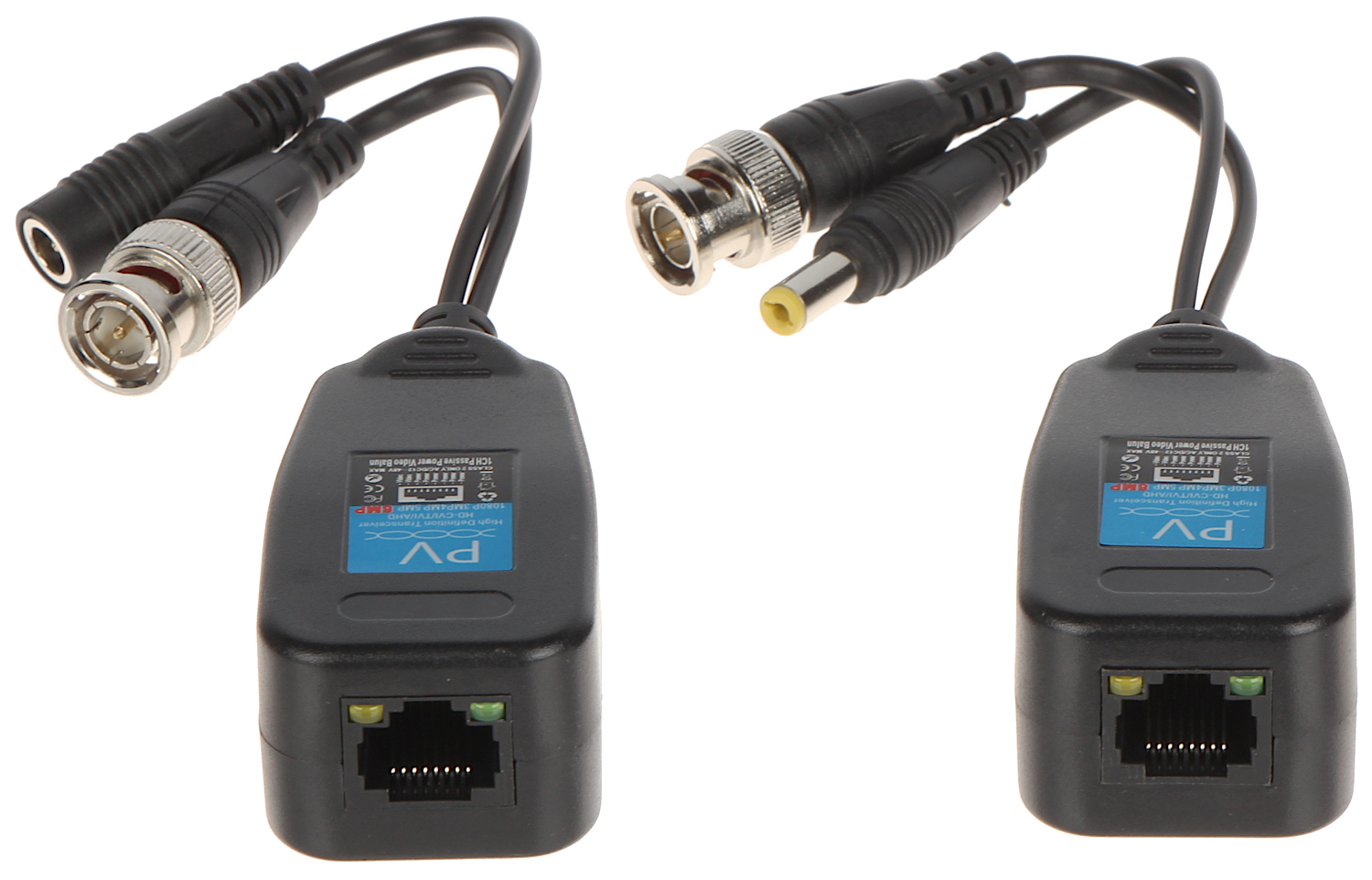

    Prezentacja

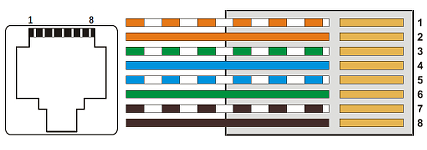

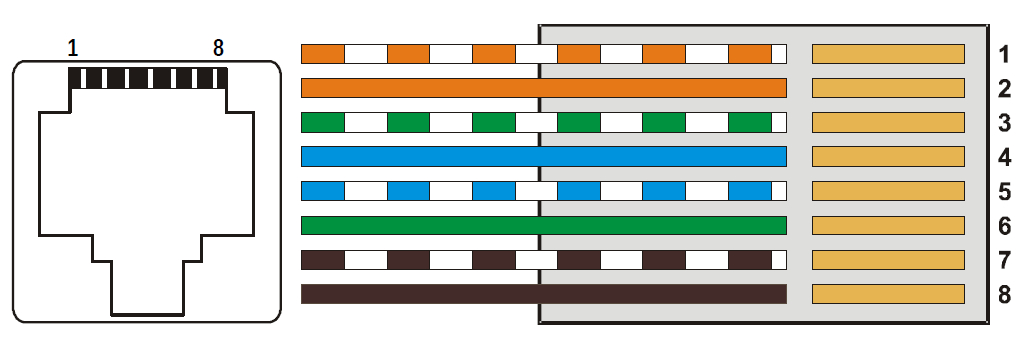

    Kolejność ułożenia przewodów wewnątrz wtyku RJ-45

    Biało/Pomarańczowy - sygnał (+) wideo
    Pomarańczowy - sygnał (-) wideo
    Biało/Zielony - (+) zasilania
    Niebieski - (+) zasilania
    Biało/Niebieski - (+) zasilania
    Zielony - (-) zasilania
    Biało/Brązowy - (-) zasilania
    Brązowy - (-) zasilania

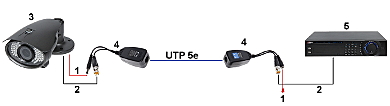

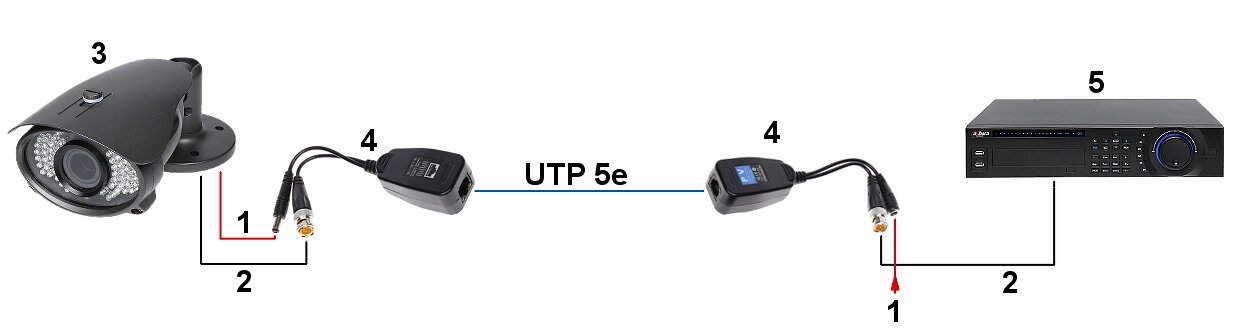

    Schemat poglądowy transmisji

    1. Zasilanie
    2. Wideo
    3. Kamera
    4. TR-1/PV*P2
    5. Rejestrator

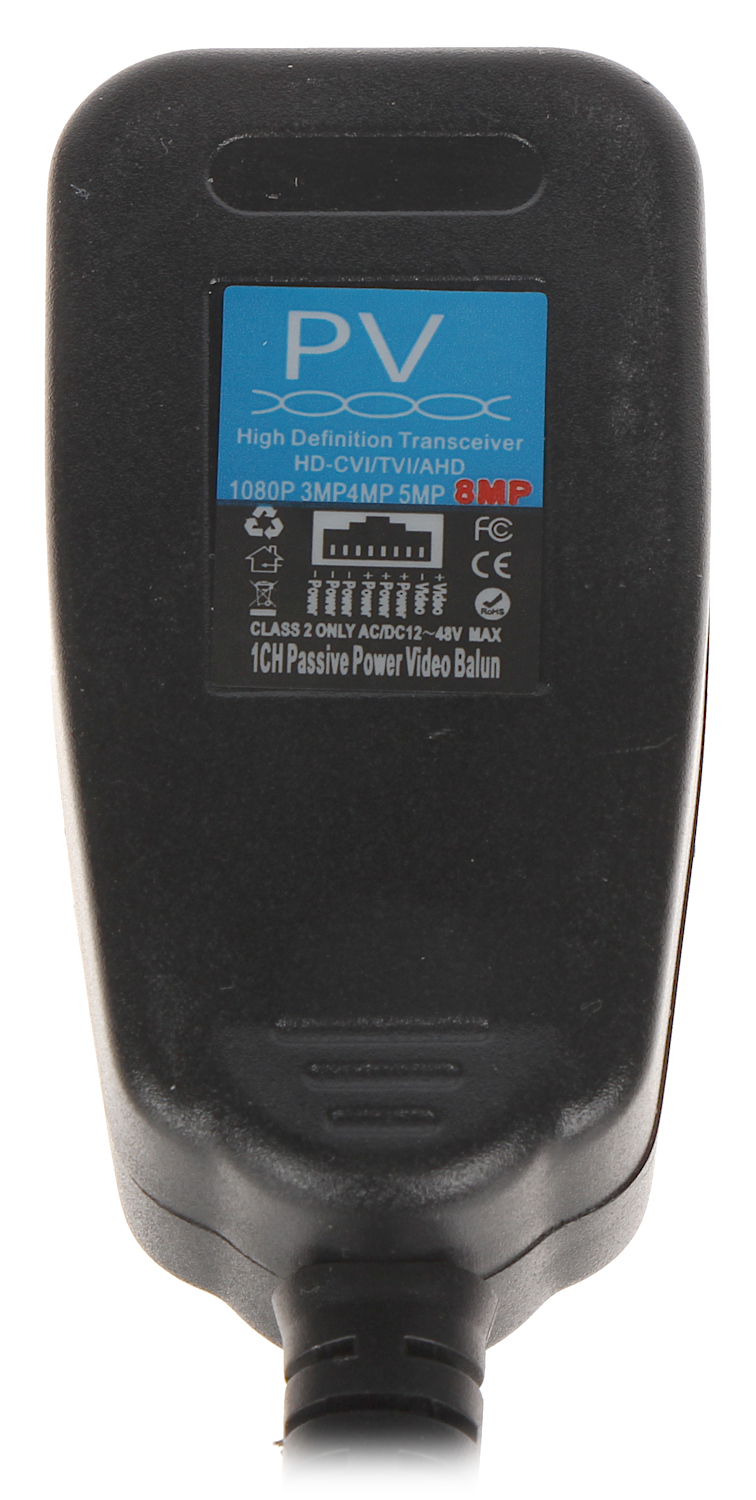

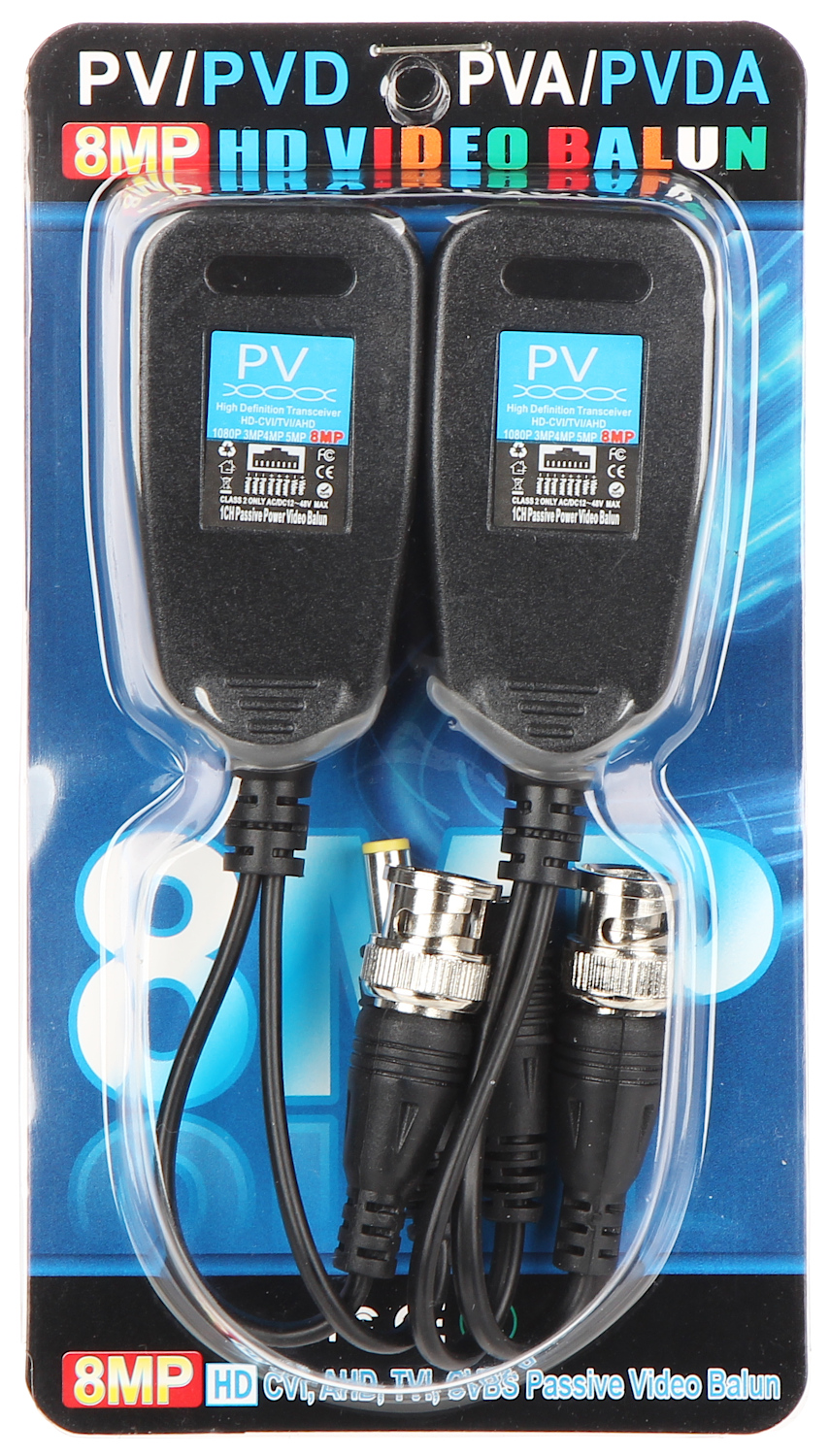

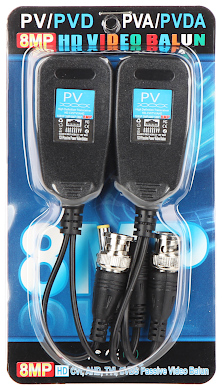

    Opakowanie

    Nasze testy

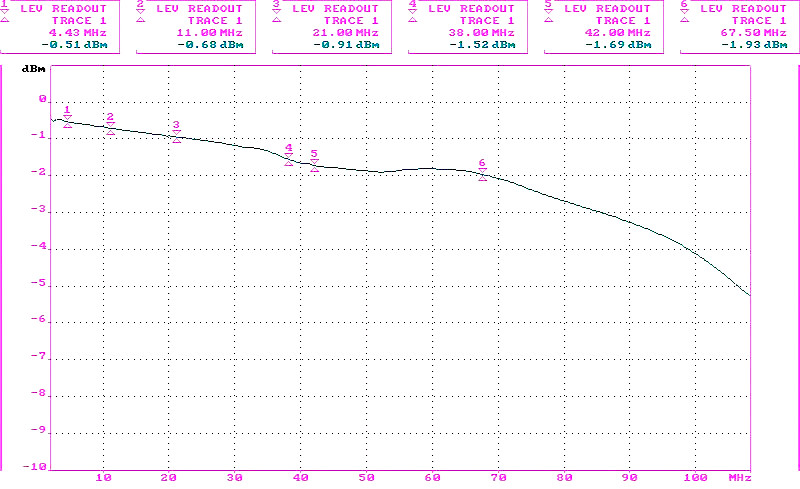

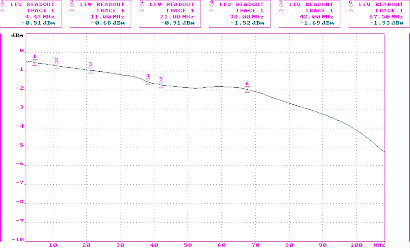

    Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
