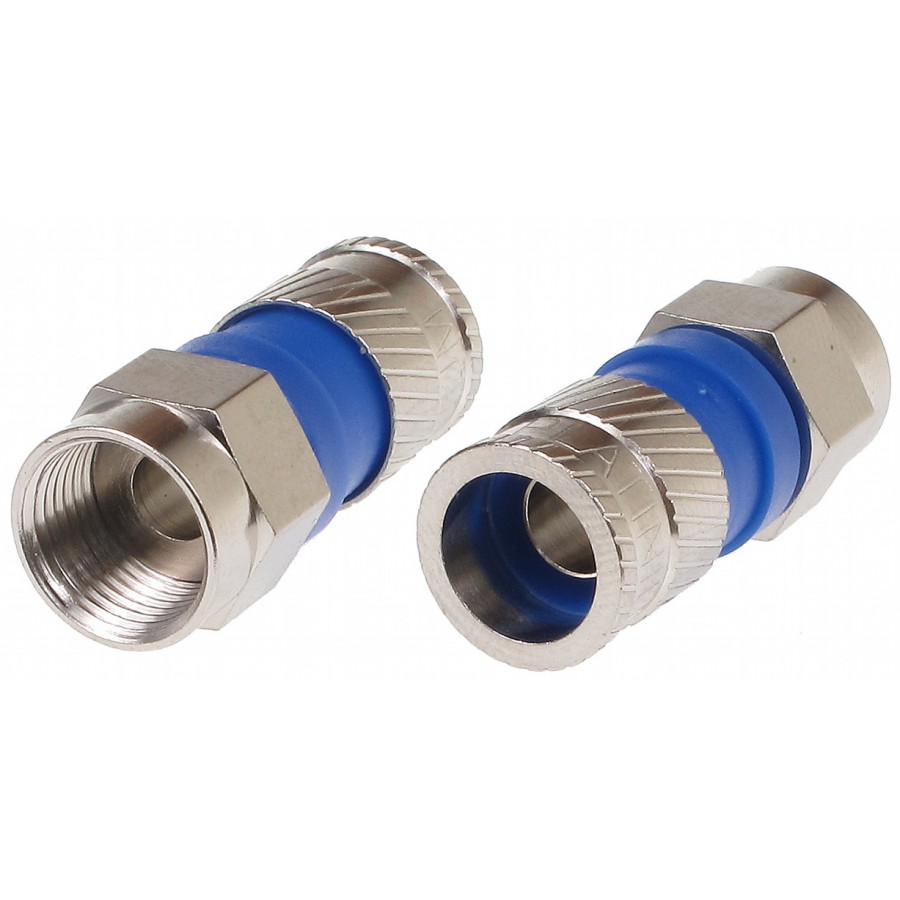

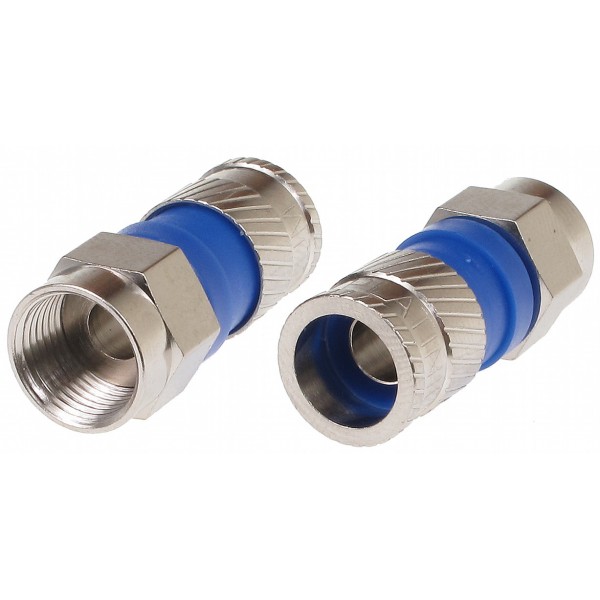

Wtyk Kompresyjny F/6.8-Zac-Plat

Wtyk Kompresyjny F/6.8-Zac-Plat
F/6.8-ZAC-PLAT
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 1,63zł

2,00zł brutto

Złącze zostało tak skonstruowane że po zaciśnięciu staje się szczelne dla wody. W procesie zaciskania następuje obkurczenie (poprzez nasunięcie mosiężnej, stożkowej tulei) elementu złącza z tworzywa sztucznego na płaszczu przewodu. Materiał ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

Złącze zostało tak skonstruowane że po zaciśnięciu staje się szczelne dla wody. W procesie zaciskania następuje obkurczenie (poprzez nasunięcie mosiężnej, stożkowej tulei) elementu złącza z tworzywa sztucznego na płaszczu przewodu. Materiał z której zbudowana jest plastikowa tuleja to chroniony patentem Delrin znanej z jakości swoich wyrobów firmy DuPont. Jest on odporny na promieniowanie UV, swoje właściwości fizyczne zachowuje zarówno w bardzo wysokich jak i niskich temperaturach. Ponieważ części metalowe wykonane są z niklowanego mosiądzu złącze jest całkowicie odporne na korozję.


Złącze posiada pełen pierścień, który w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypukla się do wewnątrz. Wymiary są tak dobrane, że po kompresji, złącze zaciska się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla.


Porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza.

Specyfikacja

Rodzaj złącza: "F" Wtyk
Mocowanie elementów złącza: Mocowanie kompresyjne
Przeznaczenie: Kabel koncentryczny
Zakres częstotliwości: 0 GHz ... 3 GHz
VSWR: < 1.1
Impedancja: 75 Ω
Tłumienie odbić: 30 dB
Mocowanie żyły:
Średnica kabla: max. 6.8 mm
Ekranowanie przy 1GHz: 100 dB
Mocowanie ekranu: Mocowanie kompresyjne
Tuleja plastikowa: DuPont Delrin 527UV*
Materiał: Mosiądz (pokryty niklem)
Uszczelka: EPDM
Wodoszczelność:
Przykładowe zastosowanie: Triset113
Wybrane cechy:
  • Szerokie pasmo pracy
  • Wodoszczelność połączenia złącza z kablem
  • Odporność na korozję - wykonane w całości z metali kolorowych i najwyższej jakości dielektryka
  • Bardzo małe tłumienie w całym paśmie pracy
  • Znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
  • Poprawnie zaciśnięte złącze jest niemożliwe do zerwania
  • Konstrukcja chroniona jest licznymi patentami
  • Do zaciśnięcia należy użyć zaciskarki ZAC/PCT / ZAC/TR-255
    • Waga: 0.075 kg
    Wymiary: Ø 13 mm x 27 mm
    Gwarancja: 2 lata

    Prezentacja

    Przygotowanie kabla (wersja wtyku z czarną tuleją plastikową)

    Zaprawianie F/6.8-ZAC-PLAT na kabel Triset-113 (wersja wtyku z czarną tuleją plastikową)
