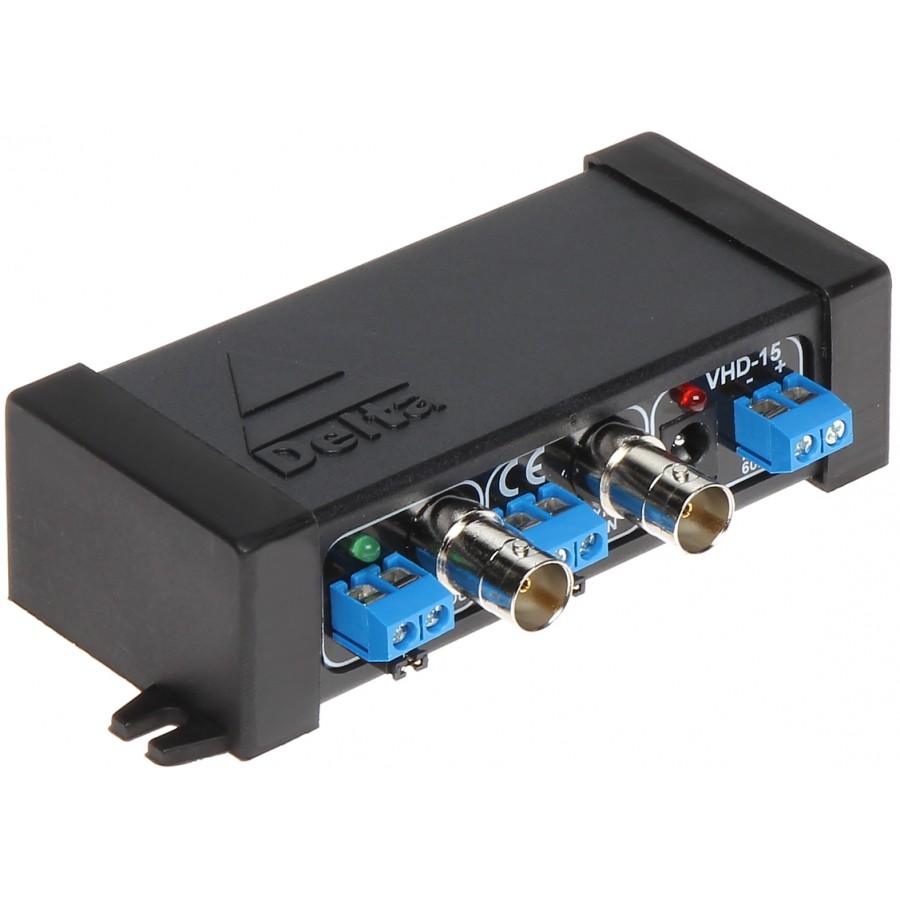

Repeater Vhd-15 Wzmacniacz Sygnału Ahd, Hd-Cvi, Hd-Tvi Delta

Panel przedni

Widok z góry

Charakterystyka częstotliwościowo-amplitudowa. Wejście/wyjście asymetryczne (COAX) - BNC. RF PWR OUT = -20 dBm

Opis panelu przedniego

1. Wyjście symetryczne (UTP)
2. Wskaźnik sygnału wideo
3. Wyjście asymetryczne (COAX)
4. Wejście symetryczne (UTP)
5. Wejście asymetryczne (COAX)
6. Zasilanie
7. Wskaźnik zasilania
8. Włącznik transformatora wyjściowego
9. Włącznik transformatora wejściowego

Konfiguracje z zastosowaniem jednego regeneratora (repeatera)

Przykładowa konfiguracja z użyciem jednego regeneratora i kabla koncentrycznego

1. Kamera
2. Kabel koncentryczny

Najkorzystniejsza konfiguracja ze względów szumowych. Regenerator w odległości ok. 50% - 70% długości kabla

1. Kamera
2. Kabel koncentryczny
3. Transformator wideo
4. Skrętka komputerowa

Ryzyko przesterowania regeneratora silnym sygnałem blisko umieszczonej kamery. Mogą być widoczne przebarwienia

1. Kamera
2. Kabel koncentryczny
3. Skrętka komputerowa
4. Transformator wideo

Ze względu na wzmacnianie mocno stłumionego sygnału najgorszy uzyskiwany odstęp sygnału od szumu

1. Kamera
2. Kabel koncentryczny
3. Skrętka komputerowa
4. Transformator wideo

Konfiguracje z wykorzystaniem dwóch regeneratorów. Z przeprowadzonych doświadczeń wynika, że maksymalna odległość odcinków łączących urządzenia, dla skrętki nie powinna przekraczać 300 m ze względu na pogarszający się stosunek sygnału do szumu. Dla kabla koncentrycznego odległość ta wynosi ok. 600 m ... 1000 m w zależności od rodzaju kabla

Przykładowa konfiguracja z użyciem dwóch regeneratorów i kabla koncentrycznego

1. Kamera
2. Kabel koncentryczny

Najlepsze rezultaty daje umieszczenie urządzeń w podobnych odległościach od siebie

1. Kamera
2. Kabel koncentryczny
3. Skrętka komputerowa
4. Transformator wideo

Wzmacnianie sygnału na samym końcu powoduje gorszy stosunek sygnału do szumu, ponieważ wzmacniany sygnał jest mocniej stłumiony

1. Kamera
2. Kabel koncentryczny
3. Skrętka komputerowa
4. Transformator wideo

Zwiększanie odległości między urządzeniami powoduje gorszy stosunek sygnału do szumu oraz rośnie ryzyko przesterowania regeneratora

1. Kamera
2. Kabel koncentryczny
3. Skrętka komputerowa
4. Transformator wideo

Najmniej polecana konfiguracja (chociaż najprostsza do wykonania); duża odległość między urządzeniami powoduje niski stosunek sygnału do szumu i regenerator umieszczony blisko kamery zwiększa ryzyko przesterowania

1. Kamera
2. Kabel koncentryczny
3. Skrętka komputerowa

Porównanie jakości obrazu dla kabla UTP kat. 5e przy odległości 500m w zależności od liczby użytych repeaterów

1) Obraz bez repeatera
2) 1 x VHD-15
3) 2 x VHD-15
4) 3 x VHD-15

Porównanie jakości obrazu dla kabla RG-59 przy odległości 800 m w zależności od liczby użytych repeaterów

1) Obraz bez repeatera
2) 1 x VHD-15
3) 2 x VHD-15
4) 3 x VHD-15

Porównanie jakości obrazu dla kabla Triset-113 przy odległości 1100 m w zależności od liczby użytych repeaterów

1) Obraz bez repeatera
2) 1 x VHD-15
3) 2 x VHD-15

Sposób podłączenia VHD-15 z transformatorami wideo
