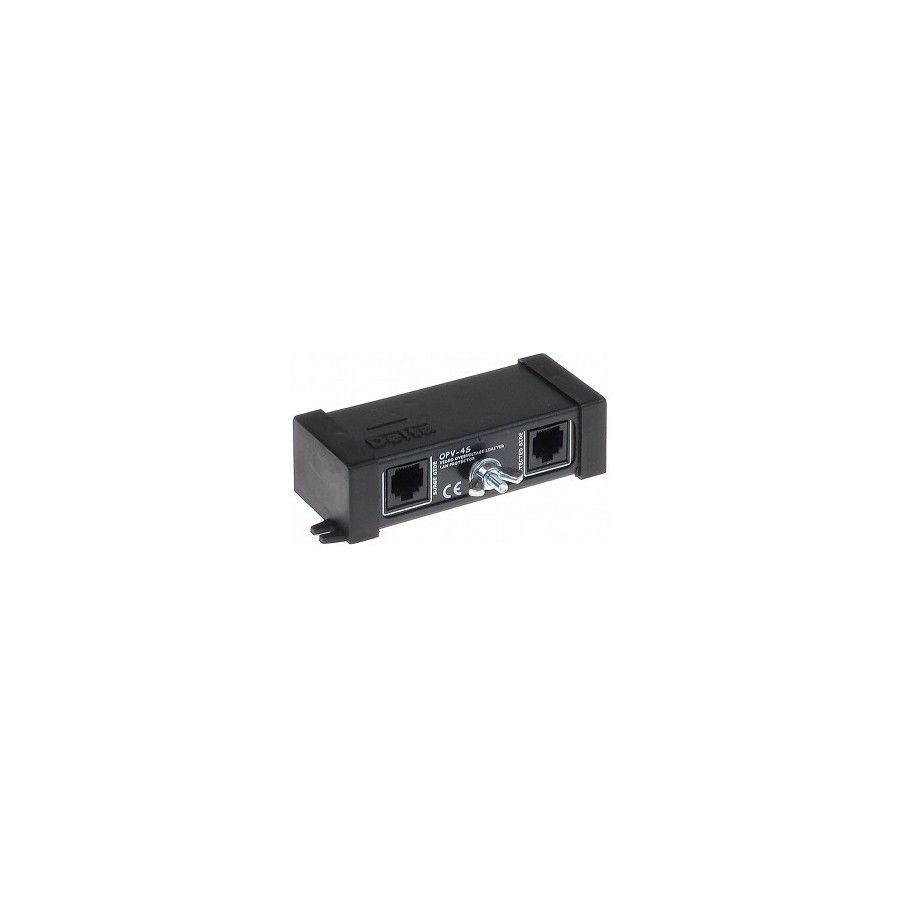

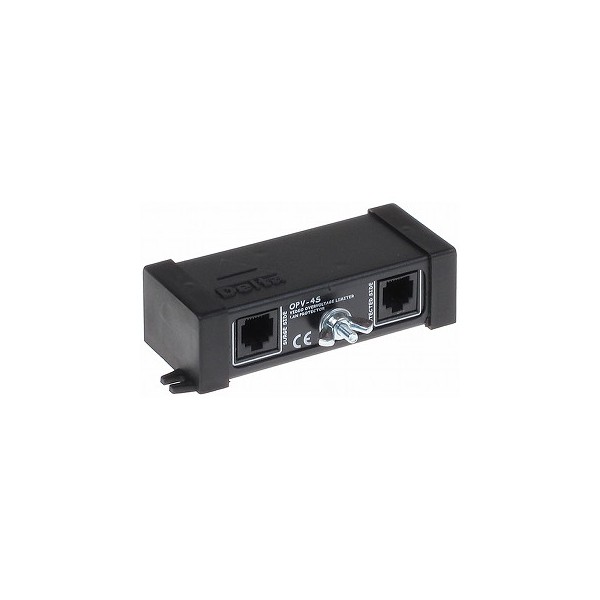

Ogranicznik Przepięć Video Opv-4S

Ogranicznik Przepięć Video Opv-4S

DELTA
OPV-4S
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 41,46zł

51,00zł brutto

Ogranicznik przepięć OPV-4S skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Urządzenie dedykowane jest do aplikacji ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

Ogranicznik przepięć OPV-4S skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Urządzenie dedykowane jest do aplikacji w których sygnały wideo przesyłane są różnicowo za pomocą skrętki komputerowej. OPV-4S nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania.


UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4S należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

Specyfikacja

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 5 Mpx,
  • CVBS - PAL / NTSC
    • Napięcie ochrony (żyła-żyła): > 2.4 V
    Napięcie ochrony doziemnej (żyła-uziemienie): > 18.4 V
    Maksymalny prąd wyładowczy (8/20µS): 5 kA
    Impedancja szeregowa linii: 1 Ω
    Pojemność: 7 pF
    Czas zadziałania: 15 ns
    Uziemienie: śruba 5mm
    Liczba kanałów: 4
    Chronione przewody w złączu RJ-45: 1, 2, 3, 4, 5, 6, 7, 8
    Przeznaczenie:
  • urządzenie wideo, gdzie sygnał przesyłany jest różnicowo (symetrycznie)
  • urządzenie pracujące w sieci Ethernet 10/100: kamera IP, router, switch, hub, karta rozszerzeń, itp.
    • Typ złącz we/wy symetrycznych: RJ-45 (8-pin, 4 pary)
    Temperatura pracy / wilgotność względna: -50 °C ... 55 °C / < 95 %
    Wymiary (szer. x wys. x gł.) / waga: 120 mm x 30 mm x 60 mm / 0.08 kg
    Producent / Marka: DELTA
    Gwarancja: 3 lata

    Prezentacja

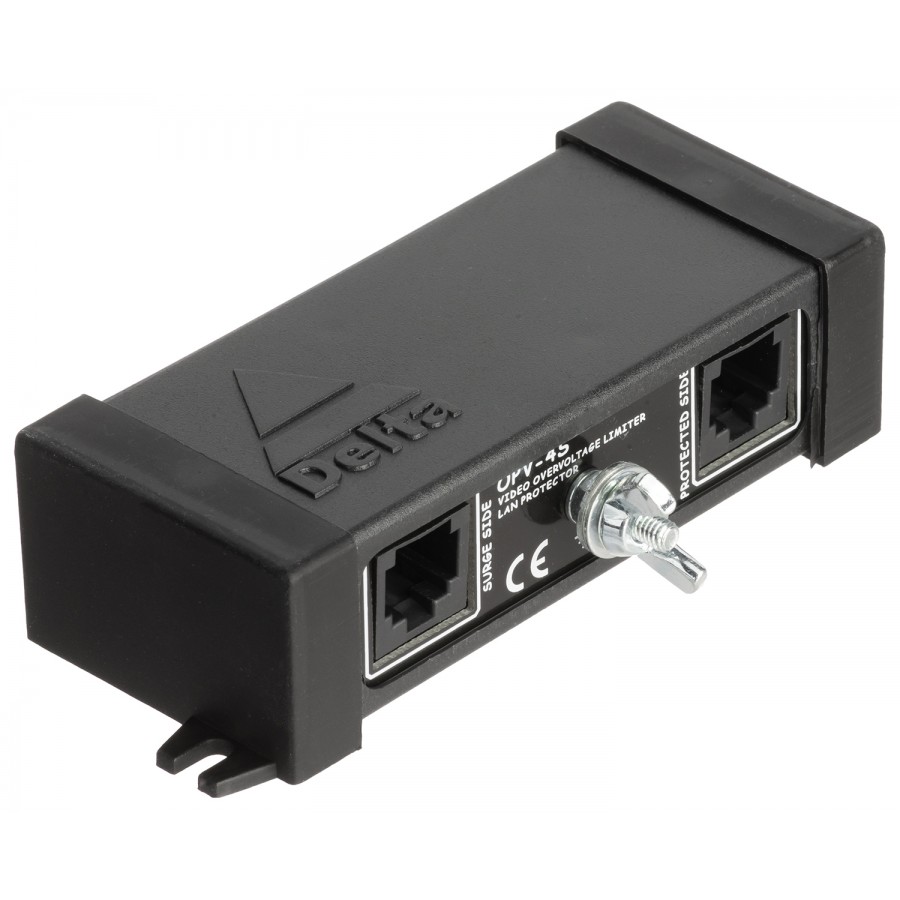

    Panel przedni

    Widok z tyłu

    Przykładowy schemat dla ochrony kamery IP

    1) chroniona kamera IP
    2) OPV-4S
    3) Skrętka komputerowa

    Przykładowy schemat połączeniowy dla ochrony rejestratora

    1) SURGE SIDE (linia narażona na przepięcia)
    2) chronione urządzenia (PROTECTED SIDE)
    3) Kamery
    4) TR-4P
    5) Skrętka komputerowa
    6) OPV-4S
    7) Rejestrator cyfrowy DVR
    8) Monitor

    Sposób działania

    1) SURGE SIDE (linia narażona na przepięcia)
    2) OPV-4S
    3) odgromnik gazowy
    4) układ opóźniający
    5) diody zabezpieczające
    6) Śruba uziemiająca
    7) chronione urządzenia (PROTECTED SIDE)
