Opis
Urządzenie służy do nakładania znaków alfanumerycznych, grafiki rastrowej oraz grafiki wektorowej na obraz z kamery.

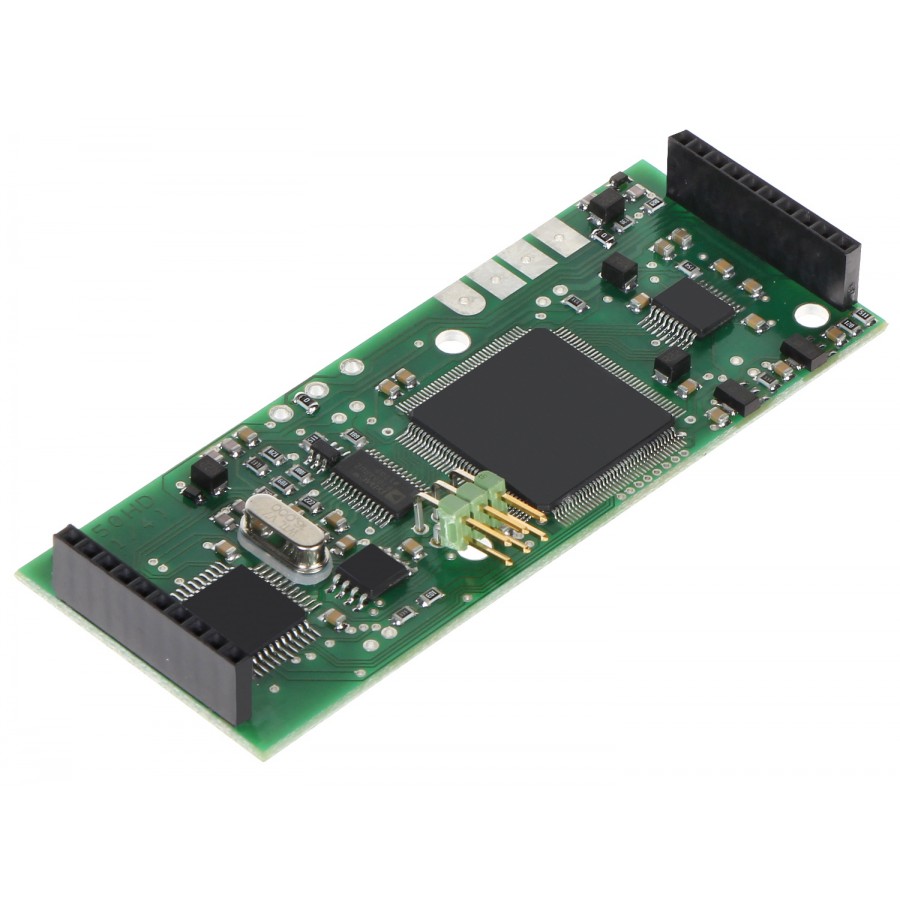

OSD-50HD produkowane jest jako płytka PCB i dedykowane dla urządzeń, gdzie wymagana jest jednoczesna obserwacja obrazu, jak i odczyt danych wysyłanych z umieszczonych w urządzeniu czujników.. Przy założeniu współpracy OSD-50HD z takimi rozwiązaniami jak Arduino lub Nucleo, proponujemy dodatkowo użycie konwertera PORT-22..
Od strony sygnału wideo OSD-50HD działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału. Protokół sterowania urządzeniem znajduje się w dokumentacji technicznej..
Specyfikacja
| Obsługiwane standardy: | AHD, HD-CVI, HD-TVI |
| Wzmocnienie sygnału wideo: | 0 dB |
| Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych: |  |
| Wbudowane protokoły KF (kas fiskalnych): |  |
| Możliwość dokładania protokołów KF (kas fiskalnych): | |
| Obsługa grafiki wektorowej: | |
| Obsługa grafiki rastrowej: | |
| Możliwość aktualizacji oprogramowania: | |
| Obudowa płyty PCB: | |
| Wbudowany stabilizator: | |
| Komunikacja: | UART 3.3 V |
| Komunikacja przy użyciu urządzeń opcjonalnych: | PORT-22 |
| Maksymalna liczba znaków w jednej linii: | 50 |
| Maksymalna liczba linii: | 40 |
| Maksymalna liczba znaków na ekranie: | 2000 |
| Możliwość zmiany wielkości czcionki: | |
| Możliwość zmiany położenia napisów: | |
| Generator krzyża: | |
| Blokada klawiatury: | |
| Zasilanie: | |
| Pobór prądu: | 240 mA (obydwa wejścia: 3V3A oraz 3V3D) |
| Współpraca: | |
| Waga: | 0.02 kg |
| Wymiary: | 91 x 36 x 11 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|
Widok z góry
|
Widok od spodu
|
Widok z przodu
|
Złącza
|
Wymiary
|
Przykładowe zastosowanie |

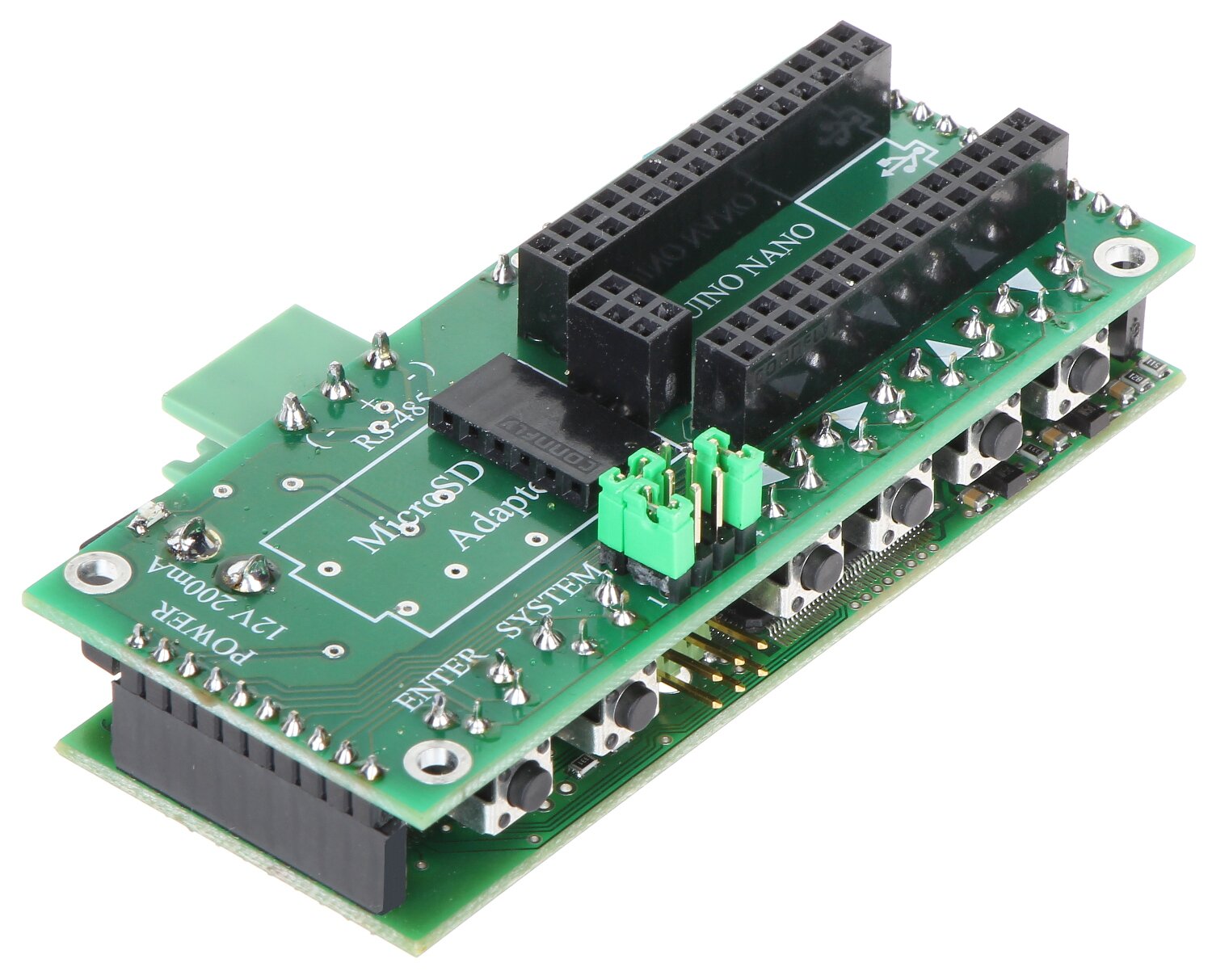

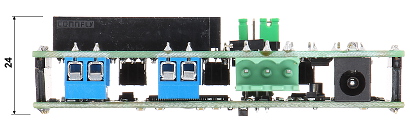

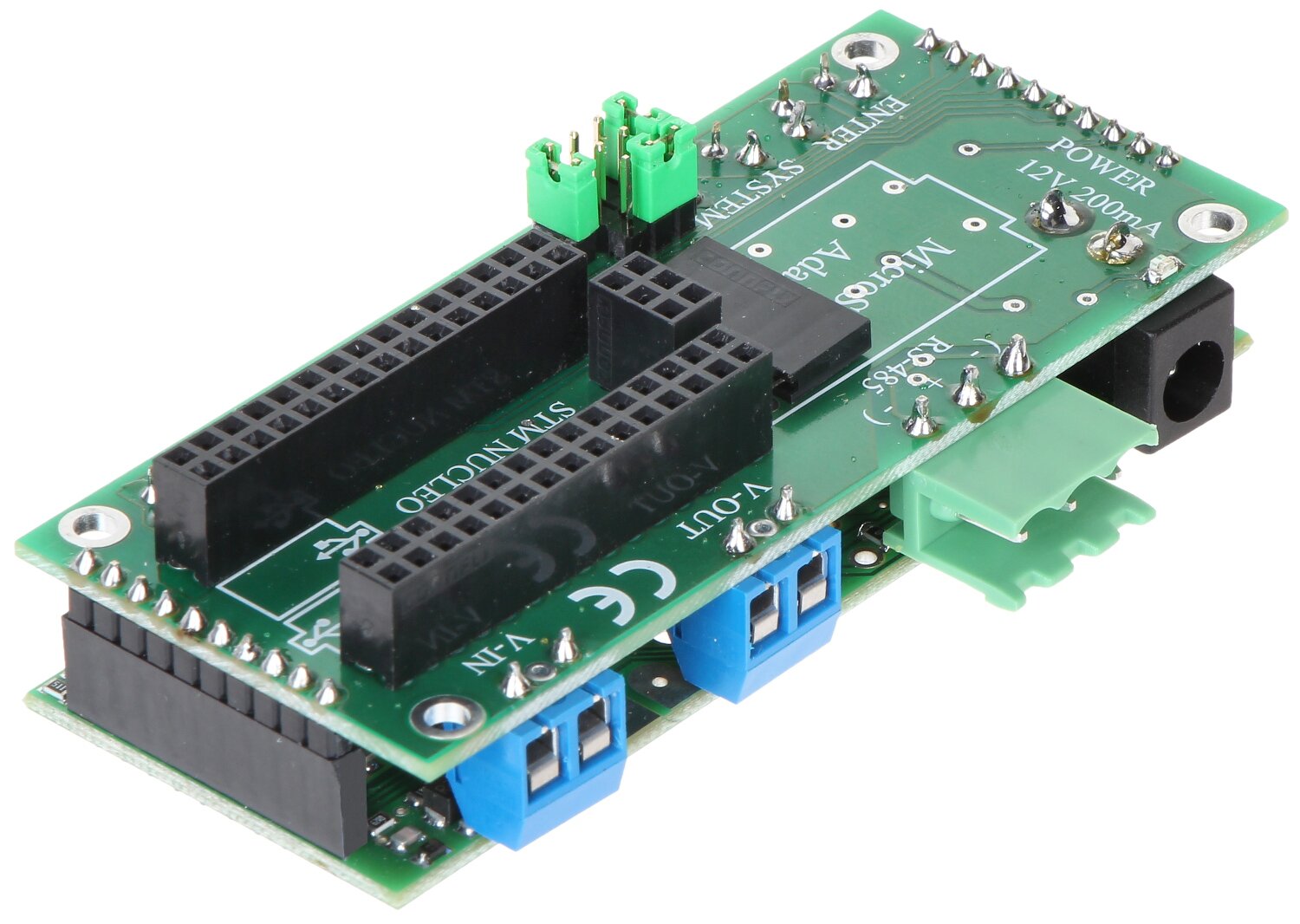

OSD-50HD współpracuje z PORT-22
|
|
|

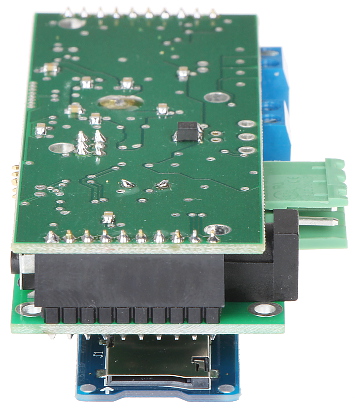

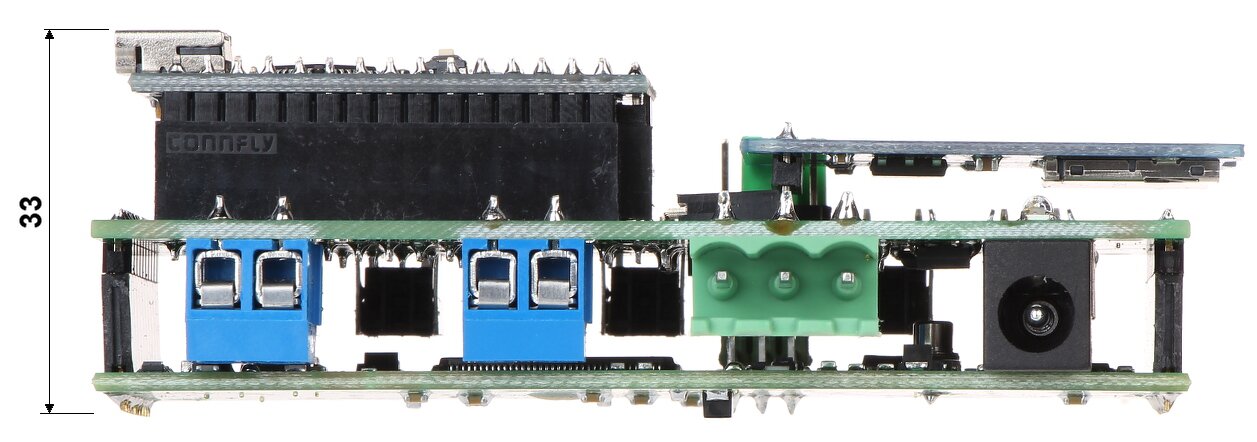

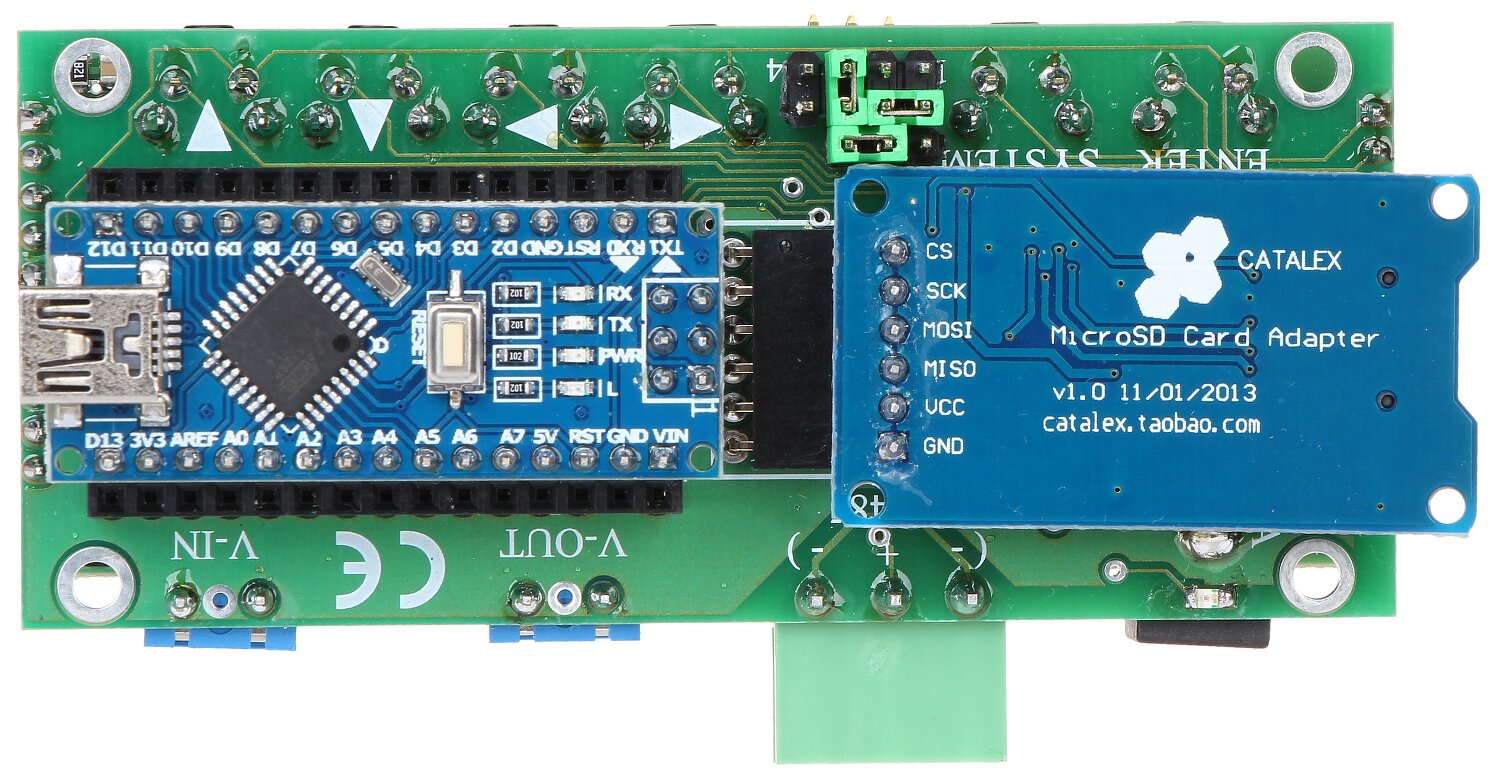

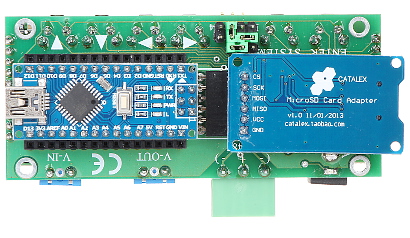

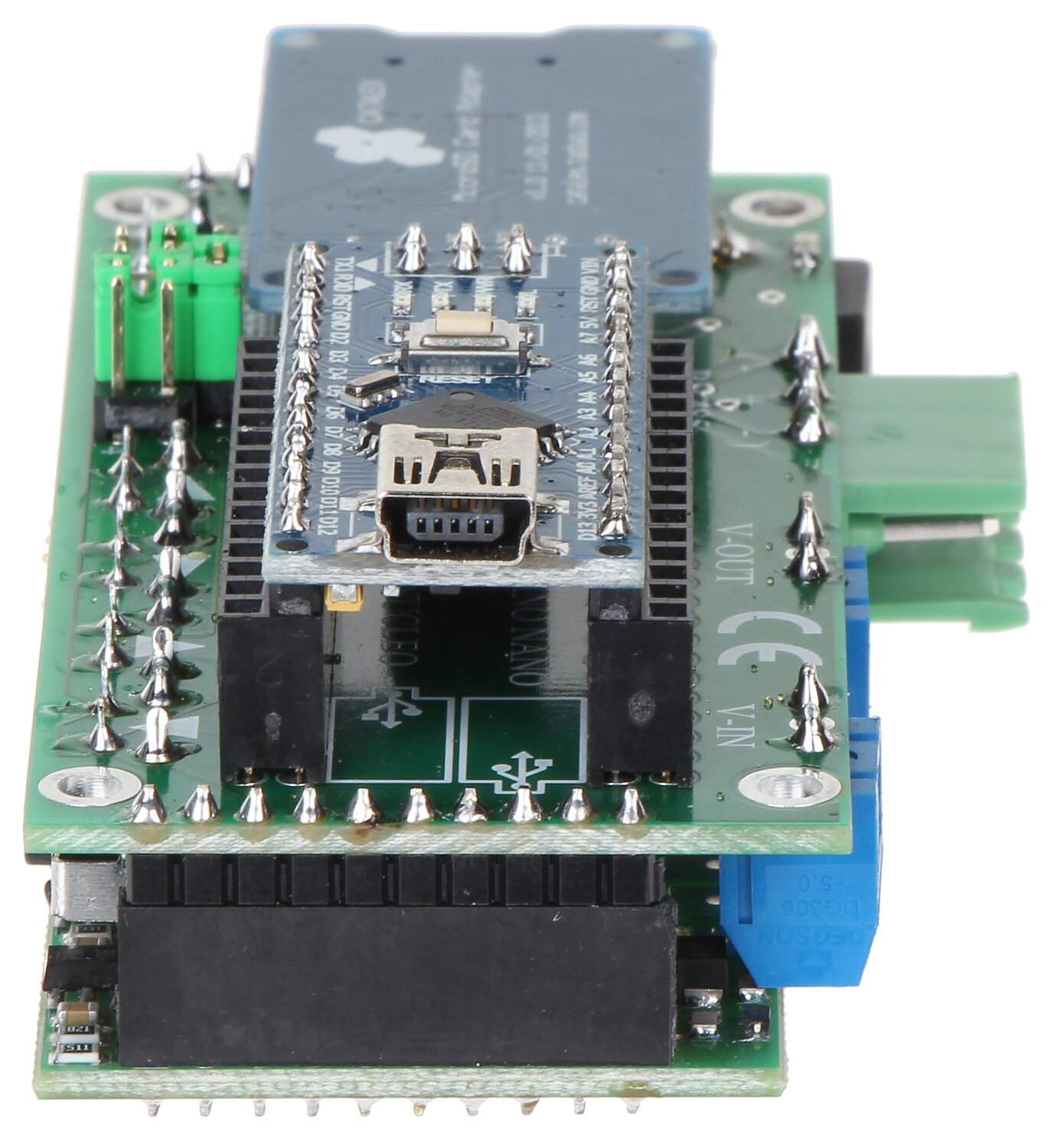

Współpraca OSD-50HD z PORT-22 oraz zainstalowanym Arduino wraz z portem kart pamięci microSD
|
|
|
|
|

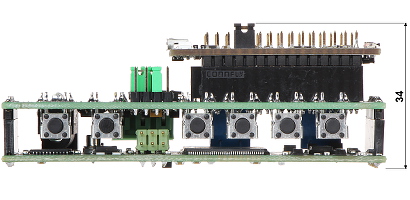

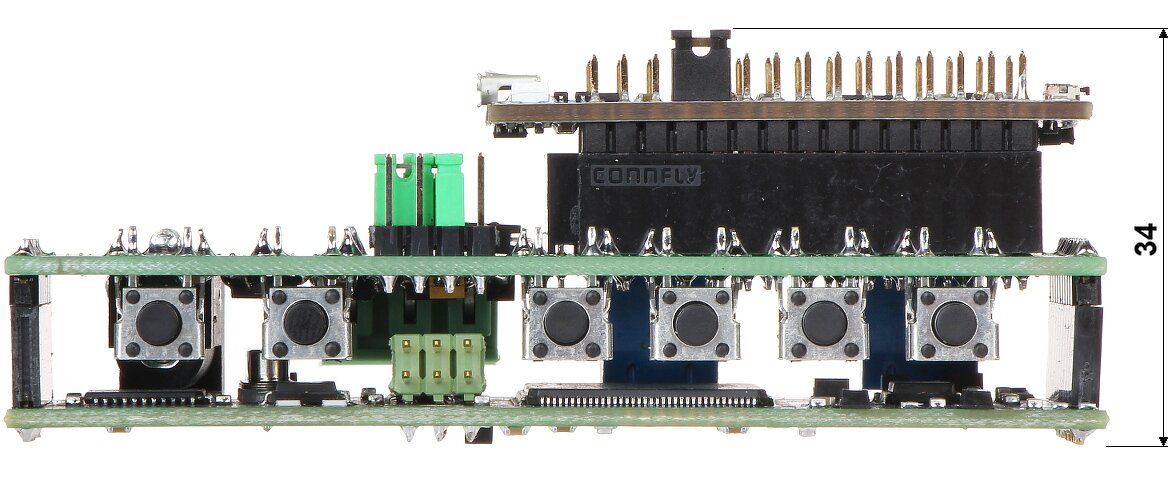

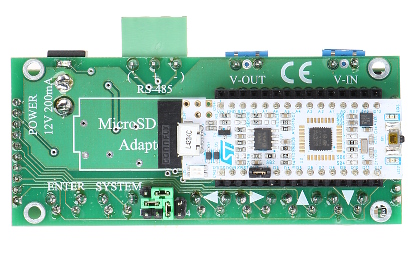

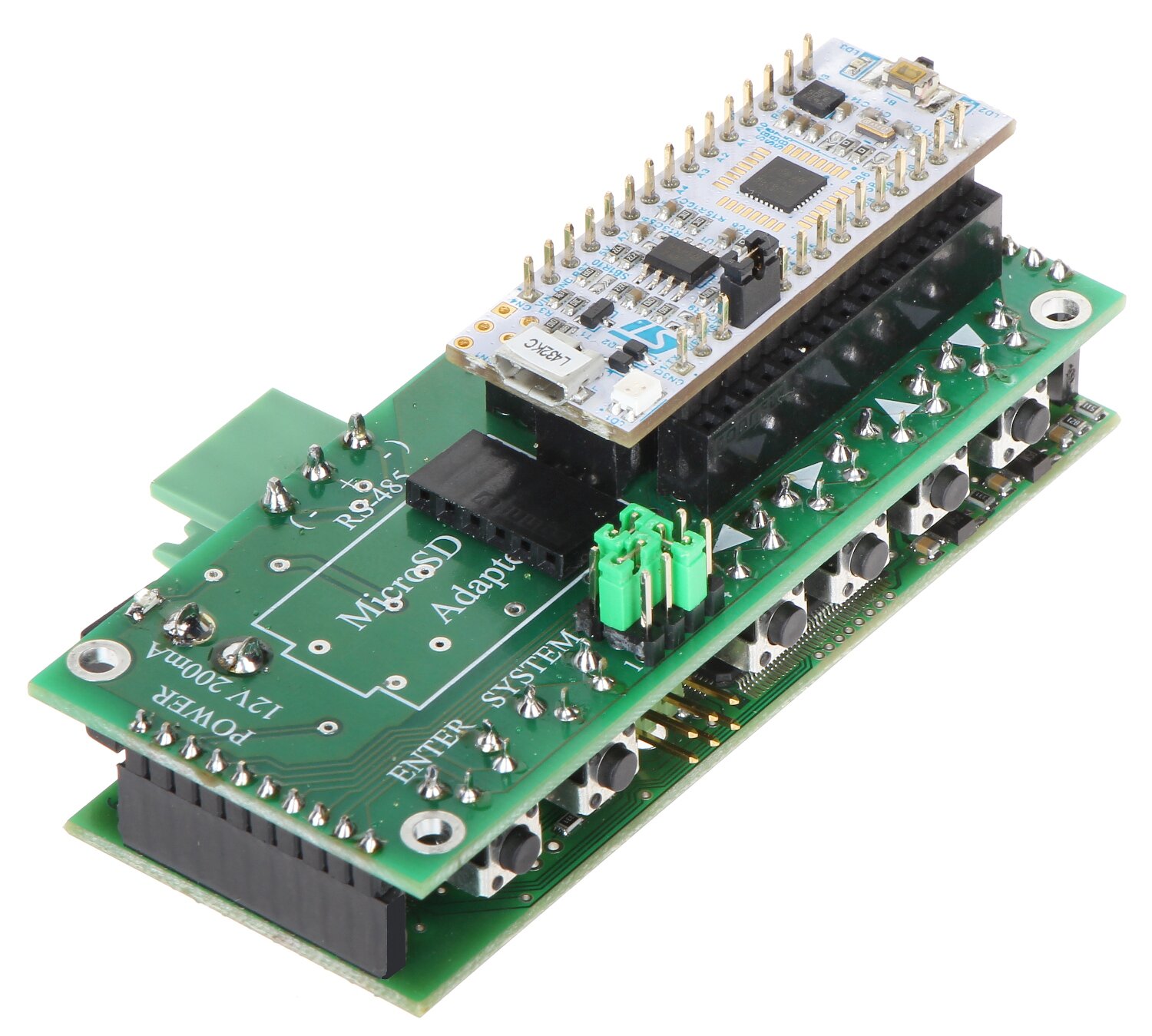

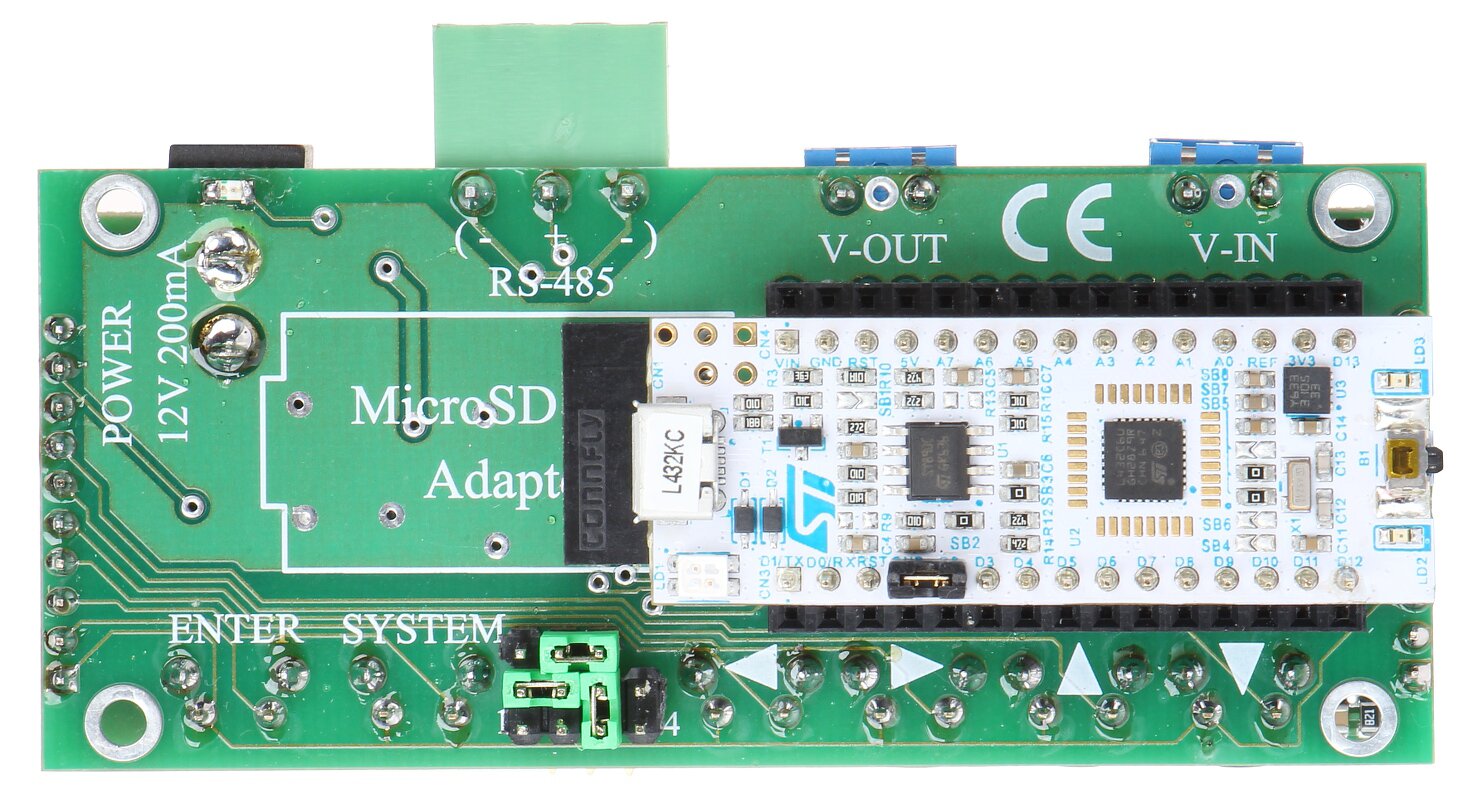

PORT-22 może współpracować także z Nucleo
|
|
|
Urządzenie posiada możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych |
Sterowanie OSD-50HD możemy realizować na kilka sposobów |

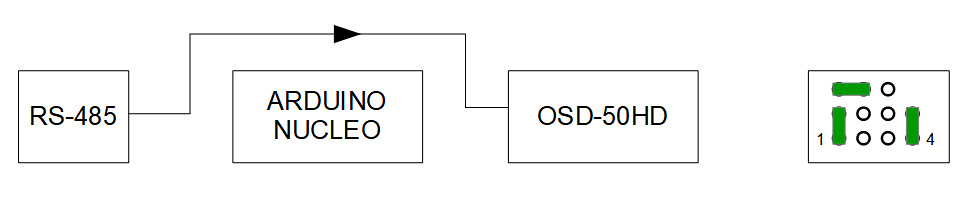

Bezpośrednie połączenie RS-485 do OSD-50HD - służy np. do aktualizacji oprogramowania OSD-50HD
|

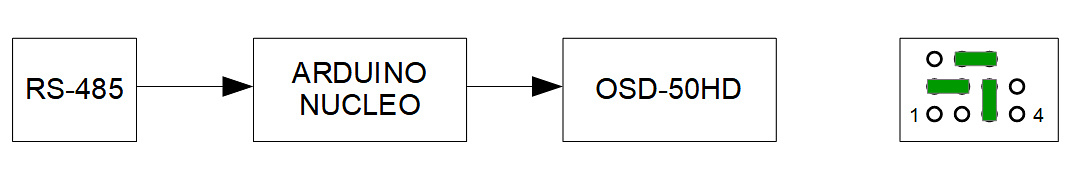

Połączenie RS-485 do ARDUINO / NUCLEO
|
Bezpośrednie połączenie czujników do ARDUINO / NUCLEO
|
Przykład podłączenie czujnika temperatury
1. Czujnik temperatury |
Konfiguracja z zastosowaniem wagi
1. Waga elektroniczna |
Przykładowe podłączenie kilku czujników
1. Czujniki |
OSD Systems - prezentacja |
Przykładowy system OSD, dla analogowych kamer HD opartych na arduino nano z zastosowaniem wybranych czujników |
Przykład zastosowania |
Instrukcja przechwytywania danych, w celu dodania nowego protokołu, za pomocą programu "FG data grabber" |
