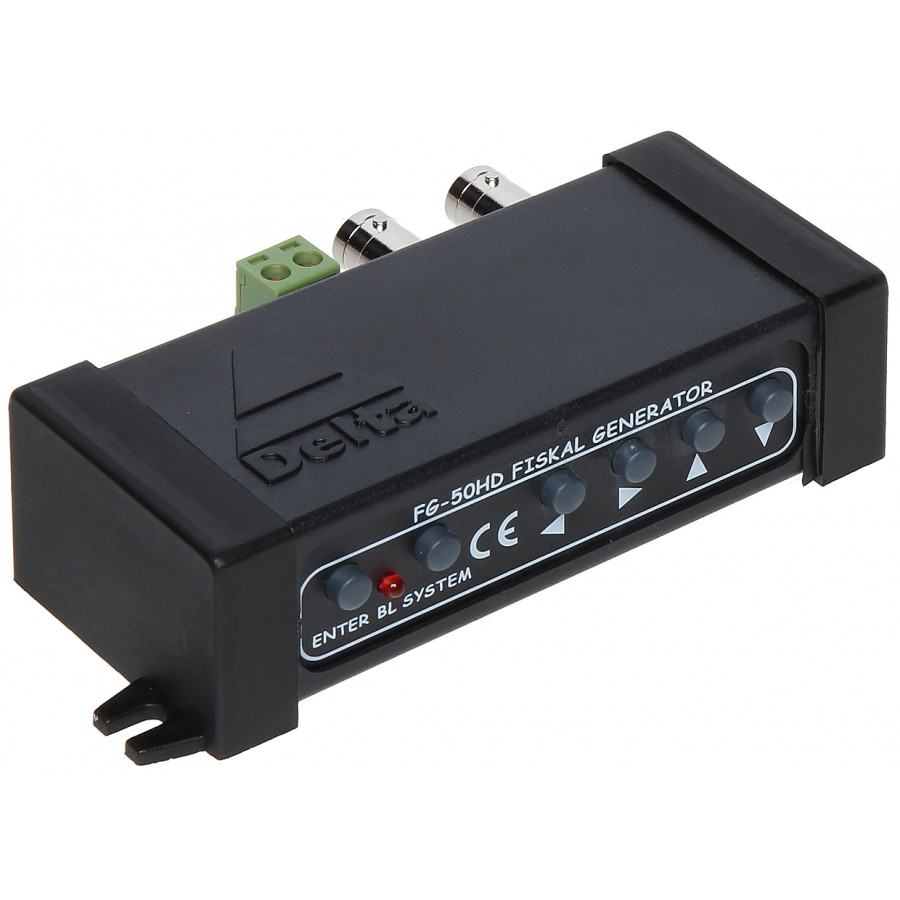

Generator Znaków Osd Fg-50Hd

Generator Znaków Osd Fg-50Hd
DELTA
FG-50HD
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 18,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 15,00zł

cena: 852,03zł

1 048,00zł brutto

Urządzenie służy do nałożenia znaków alfanumerycznych na obraz z kamery. . Urządzenie FG-50HD w połączeniu ze snifferem SNIF-42 umożliwia przechwytywanie danych wysyłanych z różnych urządzeń poprzez port RS-232 i umieszczanie ich w obrazie ...

czytaj więcej

- +

Dodaj do porównania


Opis produktu i specyfikacja

Opis

Urządzenie służy do nałożenia znaków alfanumerycznych na obraz z kamery.

.

Urządzenie FG-50HD w połączeniu ze snifferem SNIF-42 umożliwia przechwytywanie danych wysyłanych z różnych urządzeń poprzez port RS-232 i umieszczanie ich w obrazie pochodzącym z kamer CCTV. Przykładami takich urządzeń mogą być np.: drukarki i kasy fiskalne, wagi, siłomierze, liczarki banknotów, rejestratory czasu pracy i inne, posiadające port RS-232 / RS-485.


Urządzenie obsługuje analogowe kamery CCTV w następujących standardach: PAL, AHD, HD-CVI, HD-TVI, zarówno w rozdzielczości 720p jak i 1080p.


Od strony sygnału wideo FG-50HD działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału. Pozwala to na wyświetlenie obrazu z kamery CCTV, z jednoczesnym umieszczeniem listy produktów rejestrowanych na stanowisku kasy fiskalnej. Urządzenie może służyć jako dodatkowe zabezpieczenie stanowiska sprzedaży. Umożliwia kontrolę wydawanych produktów zgodnie z wystawionym paragonem..


Dodatkowo FG-50HD może działać w trybie terminala znakowego i wyświetlać wszystkie ciągi znakowe odbierane z kontrolowanego urządzenia. Przykładem może być wyświetlanie wagi, temperatury, lub innych wielkości z dowolnego czujnika wyposażonego w RS-232 / RS-485.


Od wersji firmware 1.25 istnieje możliwość modyfikacji i wgrywania własnych czcionek. W urządzeniu zaimplementowano także tryb graficzny.

Specyfikacja

Obsługiwane standardy:
  • PAL,
  • 720p,
  • 1080p,
  • HD-CVI - 720p / 1080p,
  • HD-TVI - 720p / 1080p
  • Liczba wejść wideo: 1  x Gniazdo BNC
    Liczba wyjść wideo: 1  x Gniazdo BNC
    Zasięg RS-485: 1200 m
    Wzmocnienie sygnału wideo: dB
    Maksymalna liczba znaków w jednej linii: 50
    Maksymalna liczba linii: 40
    Maksymalna liczba znaków na ekranie: 2000
    Możliwość zmiany wielkości czcionki:
    Możliwość zmiany położenia napisów:
    Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych:
    Możliwość aktualizacji oprogramowania:
    Blokada klawiatury:
    Generator krzyża:
    Zasilanie: 12 V DC / 200 mA (brak zasilacza w zestawie)
    Współpraca:
  • drukarki zgodne z POSNET, THERMAL, THERMAL (apteka)
  • kasy fiskalne zgodne z POSNET (tryb "monitor transakcji")
  • drukarki zgodne z ELZAB, ELZAB (apteka, kasa)
  • drukarki fiskalne NOVITUS, NOVITUS (apteka)
  • drukarki fiskalne Alcotector
  • drukarki fiskalne Innova
  • drukarki fiskalne Detecs
  • drukarki fiskalne Soehnle-professional
  • drukarki fiskalne Epson
  • drukarki fiskalne Tysso
  • drukarki zgodne z UPOS
  • inne drukarki bazujące na powyższych protokołach
  • liczarki banknotów (np.: Detectalia NEWTON), tryb SORTER
  • wagi obsługujące protokół cougar 8530, np.: METTLER TOLEDO 8530
  • wagi AXIS, RADWAG, RHEWA
  • rejestratory czasu pracy, np.: EVR-2
  • Komunikacja za pośrednictwem magistrali RS-485
  • tryb SG-1 – protokół urządzenia SG-1 działającego w trybie wyświetlania symboli, możliwość implementacji własnych protokołów
  • tryb terminala znakowego i wyświetlanie szesnastkowe
  • Waga: 0.095 kg
    Wymiary: 100  x 62  x 28 mm
    Producent / Marka: DELTA
    Gwarancja: 3 lata

    Prezentacja

    Widok panelu przedniego

    Klawiszem SYSTEM wybieramy standard w jakim pracuje podłączona kamera:
    AHD, CVI, TVI, PAL

    Widok panelu tylnego

    Widok z góry

    Opis panelu przedniego

    Opis panelu tylnego

    1) Wejście Video
    2) Wyjście wideo
    3) RS-485
    4) Zasilanie

    Opis podłączenia do stanowiska drukarki fiskalnej

    1) Komputer
    2) RS-232 (przewód drukarki)
    3) drukarka fiskalna

    Konfiguracja z zastosowaniem FG-50HD

    1) Komputer
    2) Kamera
    3) drukarka fiskalna
    4) Monitor
    5) Sygnał wizyjny
    6) RS-485
    7) RS-232 (przewód drukarki)
    8) RS-232 (przedłużacz 1:1)

    Konfiguracja z zastosowaniem kasy fiskalnej posiadającej wyjście RS-232 monitora transakcji

    1) Kasa fiskalna
    2) Kamera
    3) Moduł rozszerzeń (opcja)
    4) Monitor
    5) Sygnał wizyjny
    6) RS-485
    7) RS-232 (przewód modułu)

    Konfiguracja z zastosowaniem wagi

    1) Waga elektroniczna
    2) Kamera
    3) Monitor
    4) Sygnał wizyjny
    5) RS-485
    6) RS-232 (przewód modułu)

    Przykładowe zastosowanie

    Przykładowe zastosowanie

    Przykładowe zrzuty ekranowe

    Obrazy z paragonów możemy wyrównywać do różnych krawędzi

    Wielkość czcionki jest konfigurowalna

    Współpraca z drukarką ELZAB - małe litery 20 linii od góry

    Współpraca z drukarką ELZAB - małe litery 40 linii od dołu

    Współpraca z drukarką ELZAB - duże litery

    Współpraca z drukarką ELZAB - normalna czcionka, 40 linii, napisy z prawej strony

    Współpraca z liczarką banknotów
