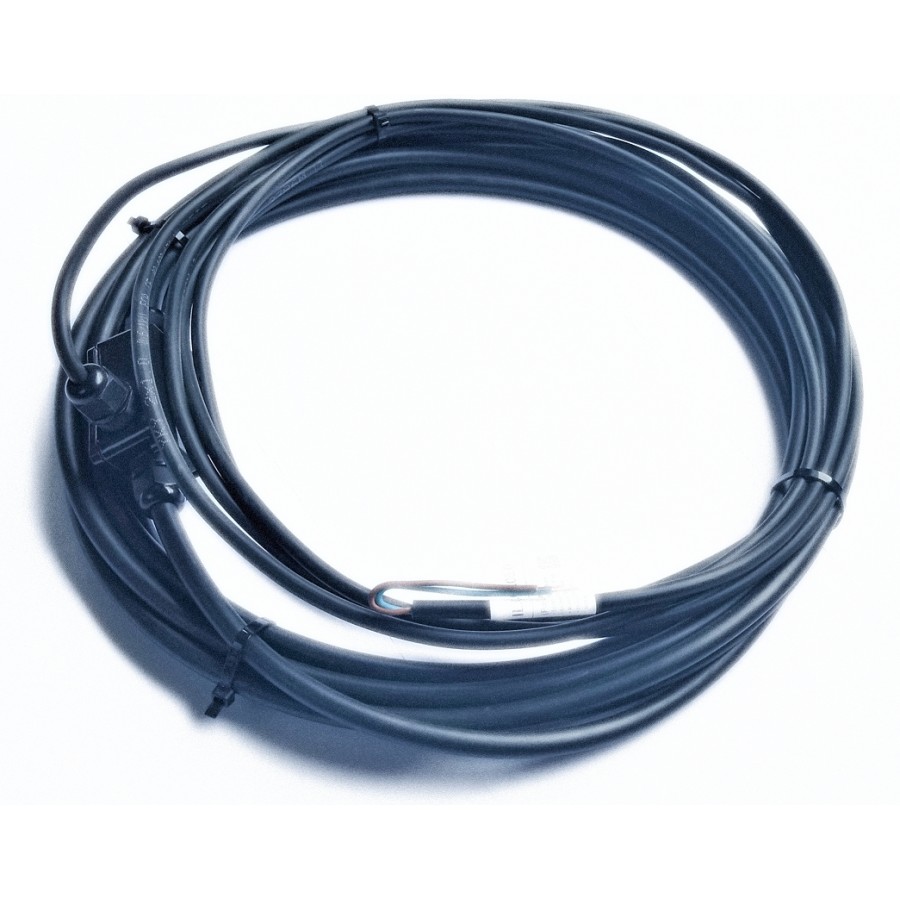

Pętla Indukcyjna Zewnetrzna Odporna Ip65 5M

Pętla indukcyjna ( Induction loop ) IL.06.05.05.O

UWAGA: Produkt nie wymaga stosowania podsypek piaskowych lub dodatkowych zabezpieczeń w postaci koryt kablowych. Jest wykonany z komponentów przystosowanych do warunków zewnętrznych i pracy bezpośrednio w ziemi co jest gwarancją wieloletniej bezawaryjnej pracy.

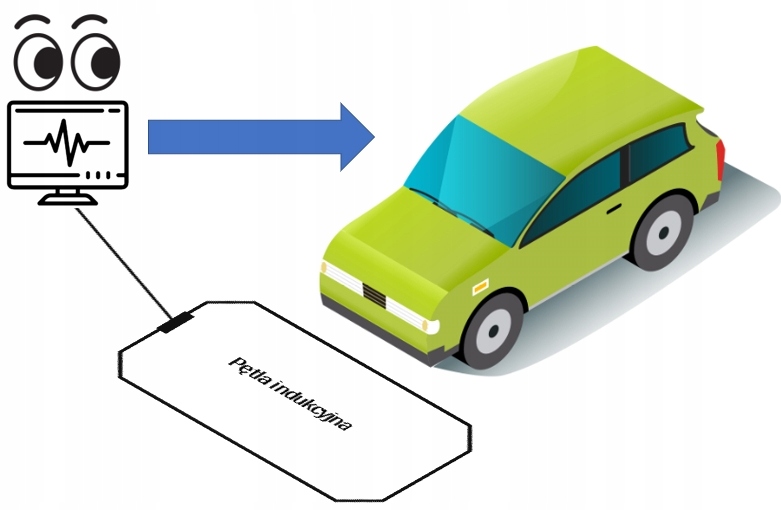

Pętla indukcyjna jest elementem, które służy do detekcji pojazdów. Jest to możliwe dzięki podłączeniu jej do urządzenia zwanym detektorem pętli. Taki układ pozwala na wykrycie zmiany pola elektromagnetycznego wokół pętli, co jest odczytywane jako obecność obiektu. W zależności od rodzaju wykrywanego obiektu oraz aplikacji, pętla powinna mieć odpowiednio dobrane wymiary oraz parametry. Uzyskane w ten sposób sygnały NO lub NC służą do wysterowywania wejść i wyjść innych urządzeń. Wszystkie detektory posiadają możliwość regulacji czułości ale ten zakres jest zależny i ograniczony przez parametry pętli indukcyjnej oraz miejsce i sposób instalacji. Nie jest możliwe jedną pętlą wykrywanie prawidłowo małych pojazdów np. rowerów i dużych ciężarówek.

KOMPATYBILNOŚĆ

Pętla indukcyjna współpracuje ze wszystkimi dostępnymi na rynku detektorami pętli. W zależności od producenta wartość dopuszczalnej indukcyjność waha się w przedziałach 70-1000 µH, z czego większość rekomenduje używanie ich w przedziale 70-300 µH.

ZASTOSOWANIE

Pętle indukcyjne znajdują szerokie zastosowanie w automatyce, a przede wszystkim w instalacjach szlabanowych gdzie służą jako sygnał otwarcia lub jako jako sygnał bezpieczeństwa (chronią przed zamknięciem się szlabanu na pojazd), w systemach parkingowych do detekcji terminali wjazdowych, wyjazdowych oraz w systemach kontroli dostępu do aktywacji czytników.

Właściwości:

• Kod produktu: IL.06.05.05.O

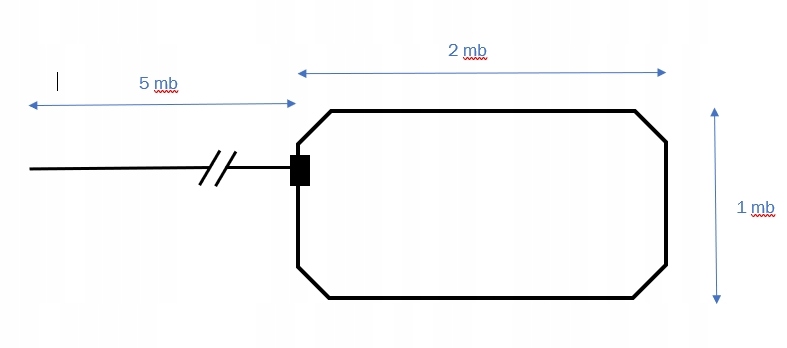

• Obwód: 6 mb  (sugerowana instalacja 2 mb x 1 mb)
• Przyłącze: 5 mb
• 5Klasa szczelności: IP 65
• Indukcyjność referencyjna: 200 µH
• Tolerancja indukcyjności: +/- 2%
• Średnica zewnętrzna pętli: 11 mm
• Średnica zewnętrza przyłącza: 9 mm
• Wymiary puszki łączeniowej (S x W x G): 121 x 68 x 32 mm
• Wypełnienie puszki łączeniowej - uszczelniacz
• Przeznaczenie: instalacja do układania bezpośrednio w ziemi lub pod kostką brukową.

SPOSÓB MONTAŻU

Sposób montażu i możliwość zastosowania pętli jest zależne od wielu czynników, między innymi od rodzaju nawierzchni, odległości pętli od ruchomych i nieruchomych obiektów metalowych, odległości od linii zasilających w szczególności średniego i wysokiego napięcia, odległości od ogrzewania podłogowego i jego typu. Przy montażu trzeba uważać, aby ograniczać kontakt pętli z ostrymi krawędziami kamieni wchodzących w skład podsypek. Komponenty przystosowane są do pracy w warunkach zewnętrznych i mają izolację wykonaną z PVC odporną na uszkodzenia mechaniczne, pod warunkiem prawidłowego montażu. Pętla po zainstalowaniu, nie może się poruszać pod kostką lub ziemią. Luz jest często przyczyną nieprawidłowej pracy oraz występowania uszkodzeń mechanicznych pętli. Jeżeli instalator nie jest pewny sposobu instalacji, prośba o kontakt z producentem w celu udzielenia porady.
