Opis
D-SEP/HD-4 izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL. D-SEP/HD-4 składa się z 4 niezależnych (odseparowanych galwanicznie) kanałów. Każde wejście zabezpieczone jest specjalistyczną diodą TVS.
Uwaga!
Urządzenie D-SEP/HD-4 wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Device (gniazdo BNC) – rejestrator, monitor.Specyfikacja
| Standard: | |
| Rodzaj urządzenia: | Pasywne |
| Liczba wejść: | 4 szt. Gniazdo BNC |
| Liczba wyjść: | 4 szt. Gniazdo BNC |
| Impedancja wejściowa: | 75 Ω |
| Impedancja wyjściowa: | 75 Ω |
| Separacja galwaniczna między wejściami a wyjściami: | 50 V DC |
| Separacja galwaniczna między poszczególnymi kanałami: | > 2000 V |
| Tłumienie: | |
| Szerokość pasma: | 200 MHz |
| Zabezpieczenie wejść: | ESD, IEC 61000-4-2, ±30kV contact, ±30kV air EFT, IEC 61000-4-4, 40A (5/50ns) Lightning, IEC 61000-4-5, 30A (tP=8/20μs) |
| Zasilanie: |  |
| Temperatura pracy: | -20 °C ... 55 °C |
| Waga: | 0.12 kg |
| Wymiary: | 103 x 78 x 30 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |

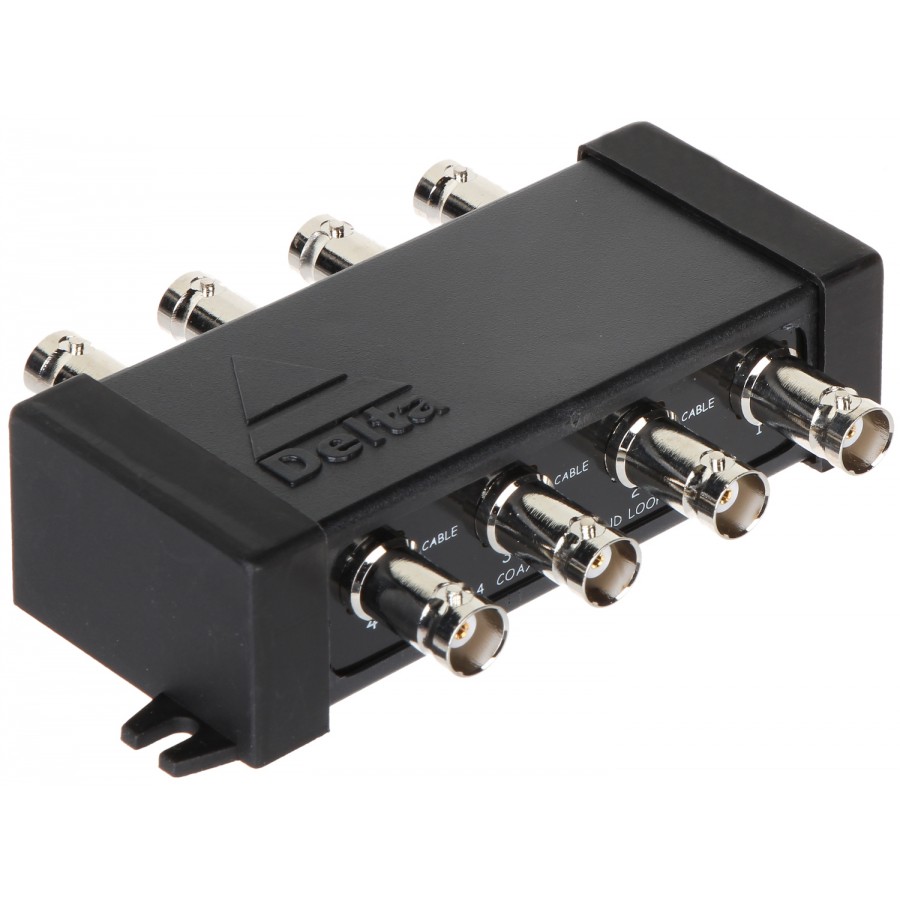

Prezentacja
|
|
Złącza
|
Widok z góry
|
Schemat poglądowy podłączenia
1. Kamera |
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa (RF PWR OUT = 0 dBm)
|
Obraz przy transmisji na odległość 0 m (rozdzielczość: 3840 x 2160 - 8.29 MPx 4K UHD)
|
Pliki
- CE: Pobierz
