Opis
Przesyłanie sygnału audio po skrętce ma tę zaletę w stosunku do przewodu ekranowanego, że znoszą się wszelkie zakłócenia, ponieważ sygnał przesyłany jest różnicowo. W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600Ω do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów.
Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
Specyfikacja
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 1 AUDIO |
| Zasięg audio: | max. 1200 m |
| Zakres pasma audio: | 20 Hz ... 20 kHz |
| Separacja galwaniczna między wejściem a wyjściem: | 600 V |
| Nominalny poziom wejściowy audio: | 1 V |
| Nominalny poziom wyjściowy audio: | 1 V |
| Impedancja złącza koncentrycznego: | 600 Ω |
| Typ złącza koncentrycznego: | 1 x CINCH Gniazdo / Zaciski kablowe |
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącza symetrycznego: | Zaciski kablowe |
| Temperatura pracy: | -20 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.58 kg |
| Wymiary: | 64 x 52 x 24 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |

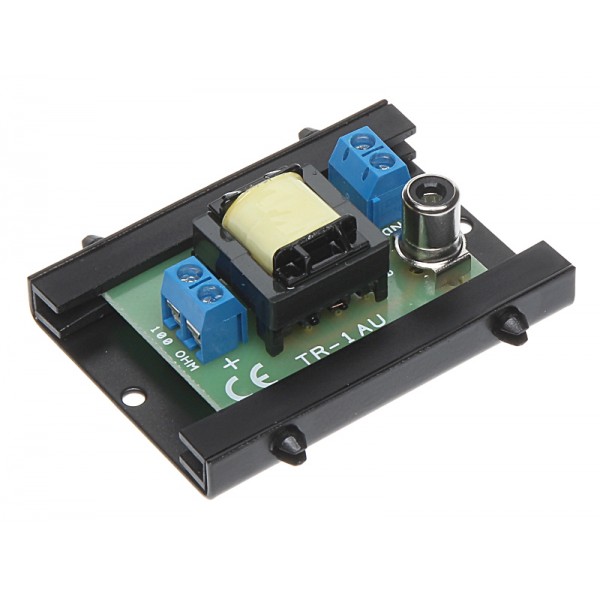

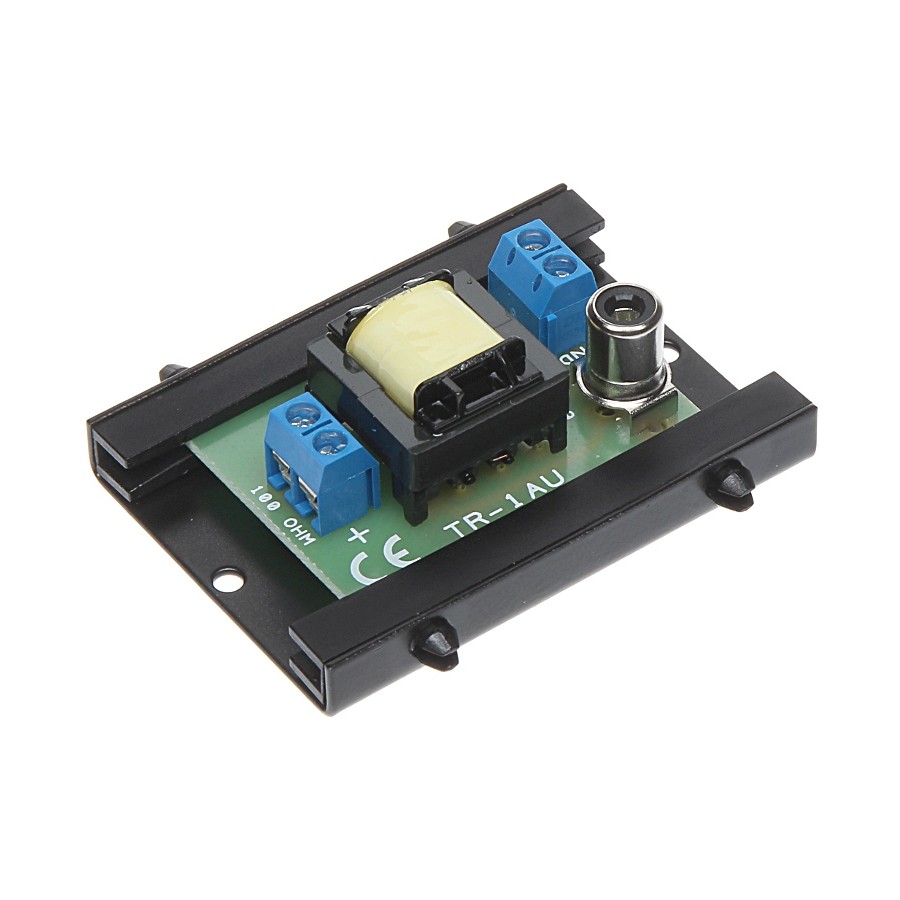

Prezentacja
|
|
|
Schemat ideowy jednego kanału
|
Pliki
- CE: Pobierz
