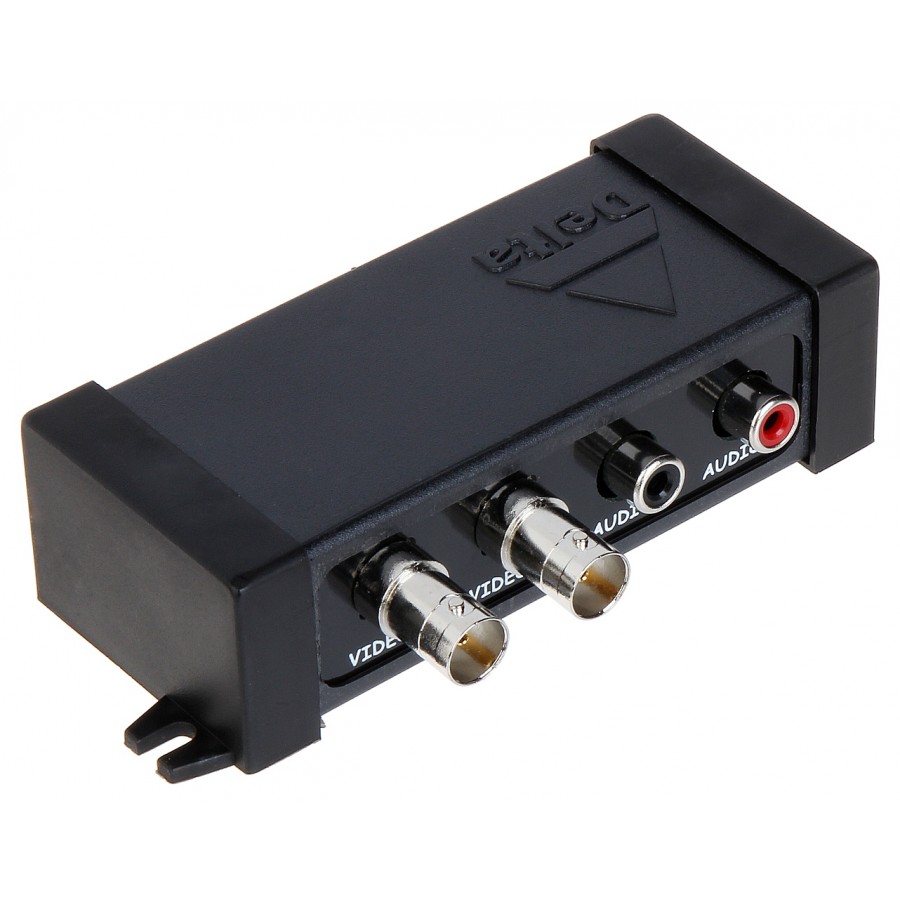

Transformator Video-Audio Tr-2P+2Au
Opis
TR-2P+2AU przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600Ω do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów.
Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
Specyfikacja
| Standard: | |
| Zasięg audio: | max. 1200 m |
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 2 Wideo 2 AUDIO |
| Zasięg wideo: | max. 400 m UTP kat. 5e |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Tłumienie: | |
| Zakres pasma audio: | 20 Hz ... 20 kHz |
| Separacja galwaniczna między wejściami a wyjściami: | 600 V - Audio |
| Separacja między wejściami: | > -50 dB Wideo |
| CMRR (dB @ 5MHz): | 50 dB |
| Impedancja złącza koncentrycznego: | 75 Ω Wideo 600 Ω AUDIO |
| Impedancja złącza symetrycznego: | 100 Ω Wideo 100 Ω AUDIO |
| Nominalny poziom wejściowy audio: | 1 V |
| Nominalny poziom wyjściowy audio: | 1 V |
| Typ złącza koncentrycznego: | 2 x BNC Gniazdo Wideo 2 x CINCH Gniazdo AUDIO |
| Typ złącza symetrycznego: | RJ-45 (8-pin, 4 pary) Gniazdo |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.107 kg |
| Wymiary: | 117 x 64 x 30 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
Prezentacja
|
|
|
|
Schemat ideowy kanału audio
|
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa (RF PWR OUT = 0 dBm)
|
