Opis
TR-16/RACK przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Specyfikacja
| Standard: | |
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 16 szt. Wideo |
| Zasięg wideo: | |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Tłumienie: | |
| Separacja między wejściami: | > -50 dB |
| Typ obudowy: | 19 " 1 U |
| CMRR (dB @ 5MHz): | 50 dB |
| Impedancja złącza koncentrycznego: | 75 Ω |
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącza koncentrycznego: | 16 x BNC Gniazdo |
| Typ złącza symetrycznego: | 4 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 1.143 kg |
| Wymiary: | 483 x 130 x 44 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
Prezentacja
|

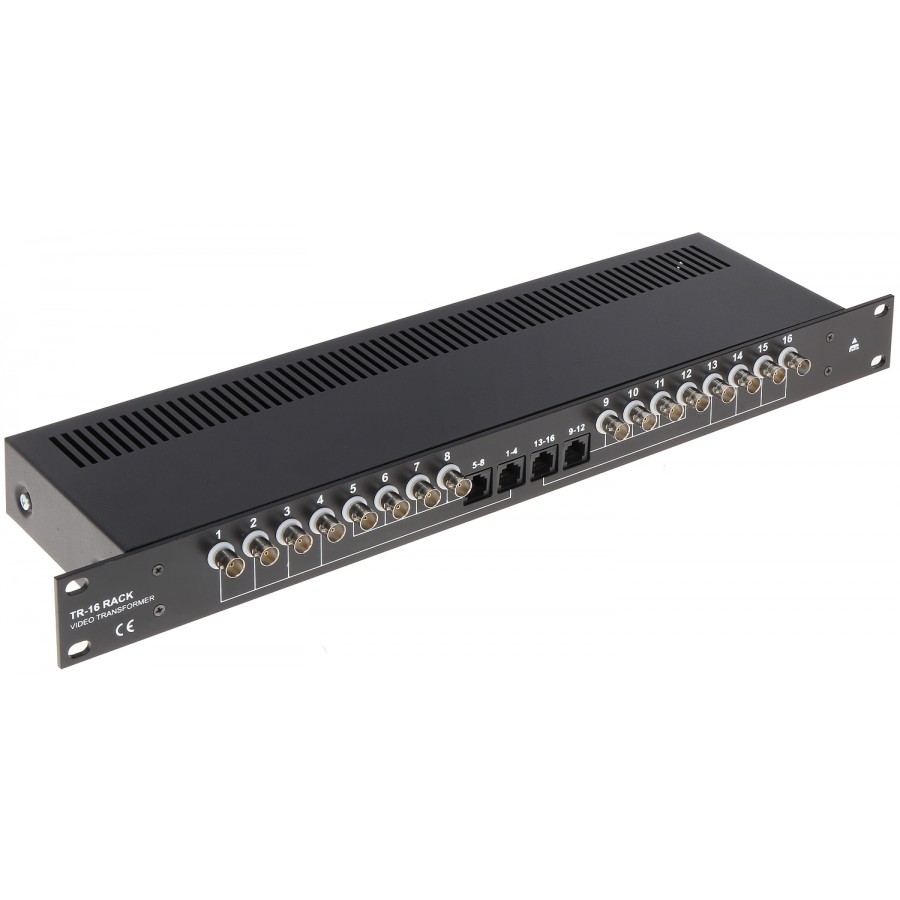

Widok z przodu
|
Widok z tyłu
|
Przykładowe zastosowanie dla kamer CVBS/PAL |

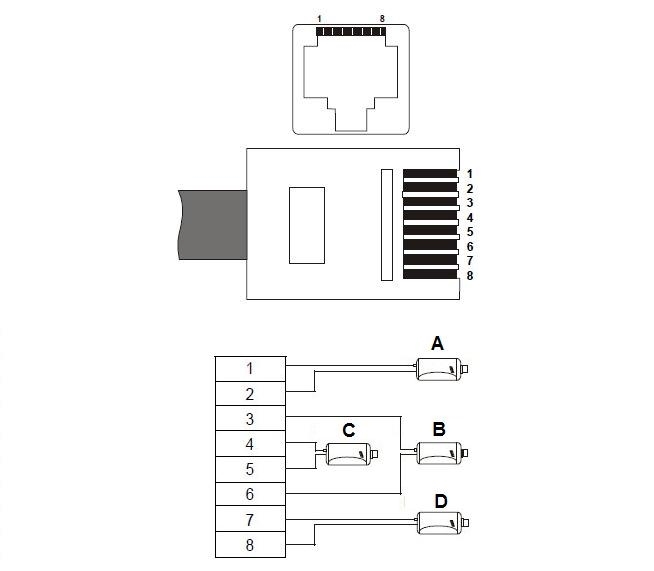

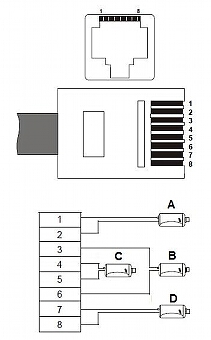

Kolejność ułożenia przewodów wewnątrz wtyku RJ-45. Wtyk zaprawiony według standardu T568B
1) Biało/Pomarańczowy - sygnał (+) kamery nr 1 |
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
|
