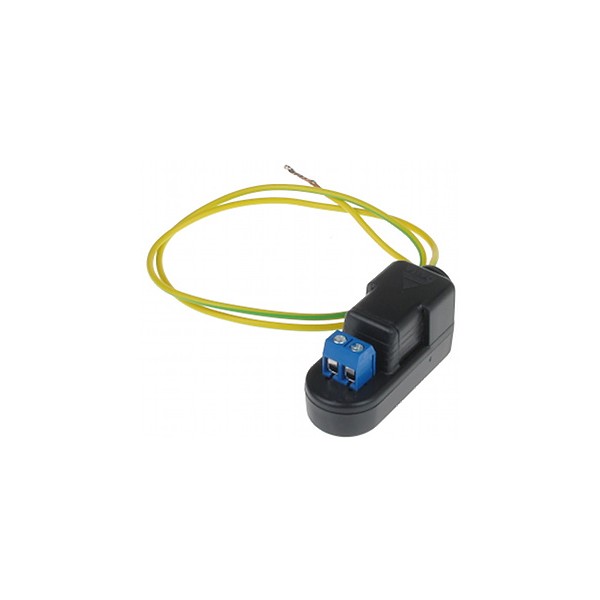

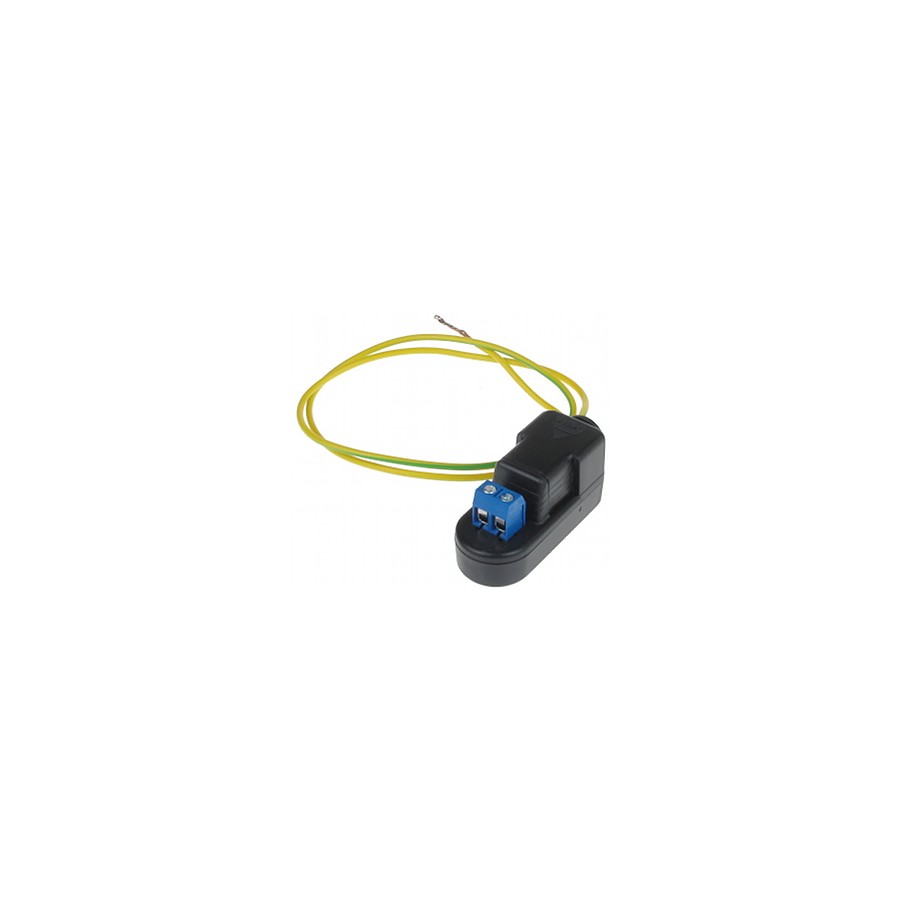

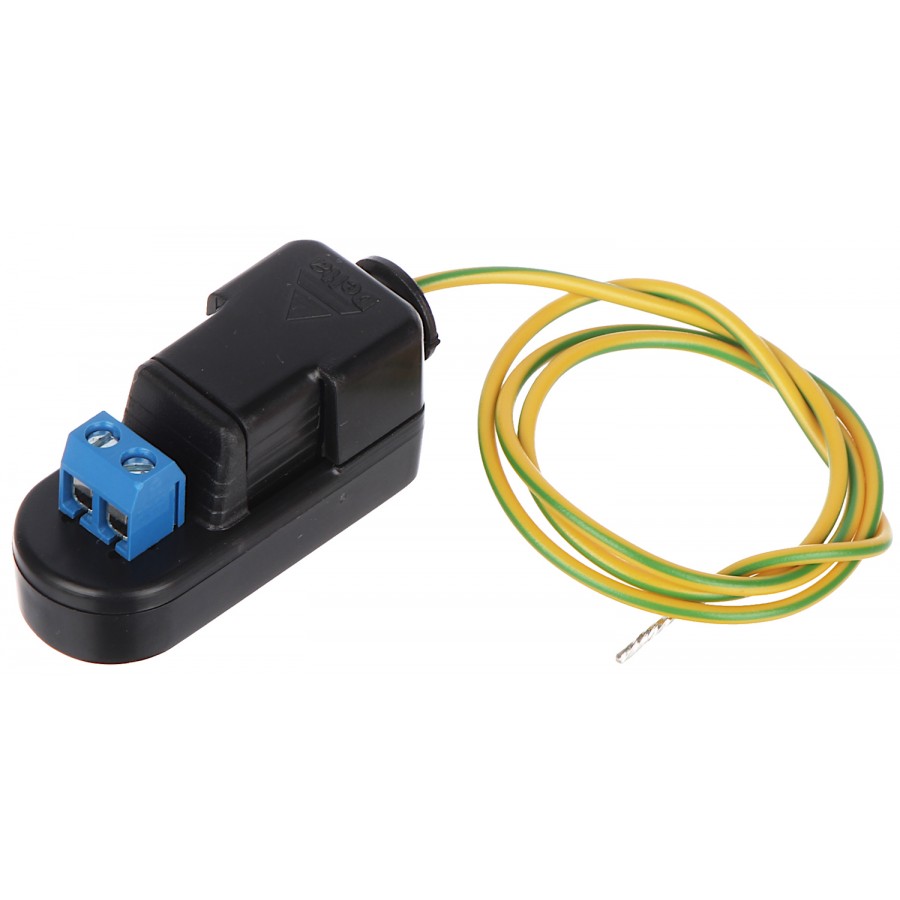

Ogranicznik Przepięć Oprs-1 Linii Symetrycznej Rs-485
Opis
Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Ogranicznik przepięć OPRS-1 skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych.
Urządzenie dedykowane jest do aplikacji w których dane przesyłane są w standardzie RS-485. OPRS-1 jest urządzeniem biernym nie wymagającym zasilania. UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniem: prac połączeniowych nie można wykonywać w czasie burzy. OPRS-1 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
Specyfikacja
| Napięcie ochrony (żyła-żyła): | > 8.2 V |
| Napięcie ochrony doziemnej (żyła-uziemienie): | > 19.4 V |
| Czas zadziałania: | 15 ns |
| Maksymalna wartość impulsu prądu RS-485 (t=8.3ms): | 30 A |
| Uziemienie: | pośrednie, przez przewód |
| Typ złącz we/wy: | 2x zaciski kablowe |
| Temperatura pracy / wilgotność względna: | -50 °C ... 55 °C / < 95 % |
| Waga: | 0.17 kg |
| Wymiary: | 49 x 23 x 19 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|
Widok wewnątrz
|
|
Schemat połączeniowy |

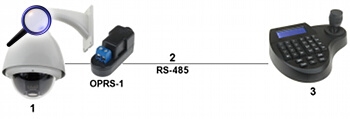

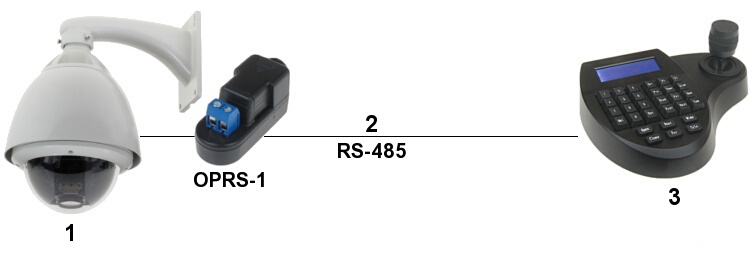

Podłączenie OPRS-1 według poniższego schematu pozwala zabezpieczyć kamerę
1) Kamera |

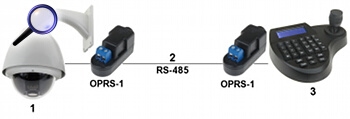

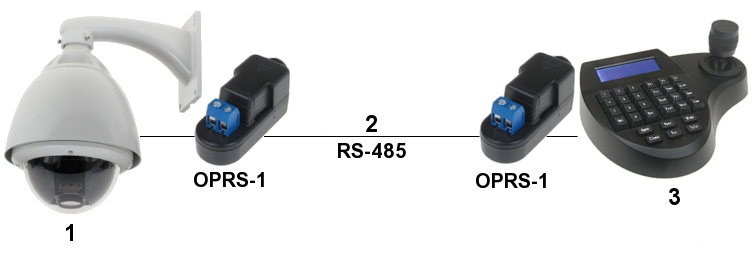

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii przed skutkami przepięć należy zastosować poniższy schemat
1) Kamera |
Pliki
- CE: Pobierz
