Opis
Urządzenie służy do nakładania znaków alfanumerycznych, grafiki rastrowej oraz grafiki wektorowej na obraz z kamery. Urządzenie SG-55HD to nic innego jak OSD-50HD wyposażone w obudowę złącza, stabilizator oraz przyciski serwisowe..Od strony sygnału wideo SG-55HD działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału. Protokół sterowania urządzeniem znajduje się w dokumentacji technicznej..
. Dodatkowo SG-55HD może działać w trybie terminala znakowego i wyświetlać wszystkie ciągi znakowe odbierane z kontrolowanego urządzenia. Przykładem może być wyświetlanie wagi, temperatury, lub innych wielkości z dowolnego czujnika wyposażonego w RS-232 / RS-485.
Więcej informacji o systemach OSD na stronie www.osd.systems
Specyfikacja
| Obsługiwane standardy: | AHD, HD-CVI, HD-TVI, PAL |
| Liczba wejść wideo: | 1 x Gniazdo BNC |
| Liczba wyjść wideo: | 1 x Gniazdo BNC |
| Zasięg RS-485: | 1200 m złącze zaciskowe |
| Wzmocnienie sygnału wideo: | 0 dB |
| Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych: |  |
| Wbudowane protokoły KF (kas fiskalnych): |  |
| Możliwość dokładania protokołów KF (kas fiskalnych): | |
| Obsługa grafiki wektorowej: | |
| Obsługa grafiki rastrowej: | |
| Możliwość aktualizacji oprogramowania: | |
| Obudowa płyty PCB: | |
| Wbudowany stabilizator: | |
| Komunikacja: | RS-485 |
| Maksymalna liczba znaków w jednej linii: | 50 |
| Maksymalna liczba linii: | 40 |
| Maksymalna liczba znaków na ekranie: | 2000 |
| Możliwość zmiany wielkości czcionki: | |
| Możliwość zmiany położenia napisów: | |
| Generator krzyża: | |
| Blokada klawiatury: | |
| Zasilanie: | 12 V DC / 200 mA (brak zasilacza w zestawie) |
| Współpraca: | |
| Waga: | 0.09 kg |
| Wymiary: | 120 x 62 x 30 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|

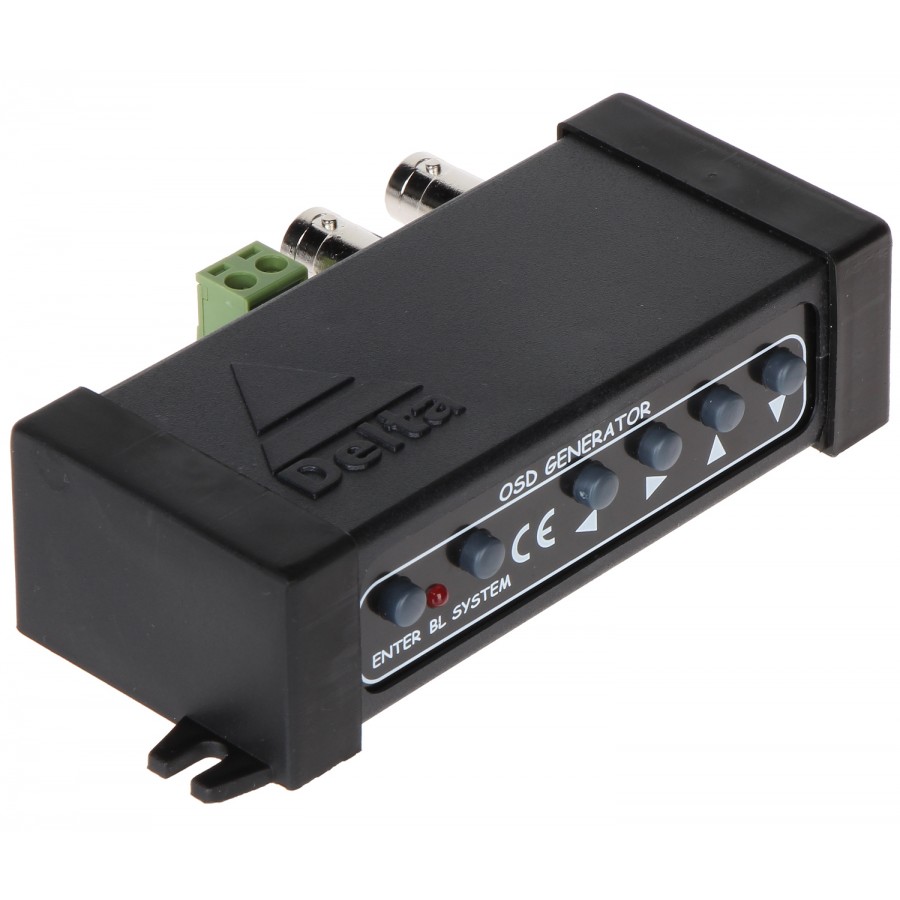

Panel przedni
|
Złącza
|
|
Widok z góry
|
Opis panelu tylnego |
1) Wejście Video |
Urządzenie posiada możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych |
OSD Systems - prezentacja |
Przykładowy system OSD, dla analogowych kamer HD opartych na arduino nano z zastosowaniem wybranych czujników |
Przykład zastosowania |
Instrukcja przechwytywania danych, w celu dodania nowego protokołu, za pomocą programu "FG data grabber" |
