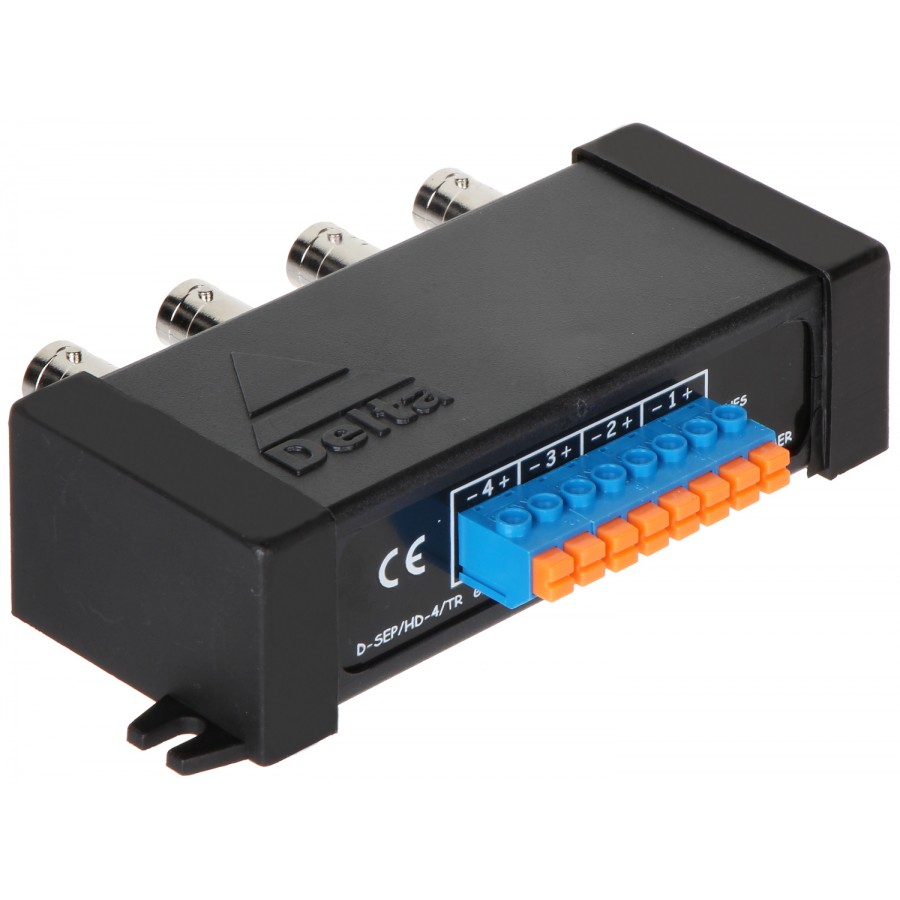

Separator Z Transformatorem Wideo D-Sep/hd-4/tr
Opis
D-SEP/HD-4/TR spełnia następujące funkcje: separator galwaniczny, izolator pętli masy (ground loop isolator) - eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałowąTransformator video - dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznegoKażde wejście zabezpieczone jest specjalistyczną diodą TVS. .D-SEP/HD-4/TR składa się z 4 niezależnych (odseparowanych galwanicznie) kanałów.
D-SEP/HD-4/TR wymaga prawidłowego połączenia.
LINES (zaciski kablowe) – sygnał z kamery (linia przesyłowa symetryczna)DEVICE (gniazdo BNC) – rejestrator, monitor.Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Specyfikacja
| Standard: | |
| Zasięg wideo: | |
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 4 szt. Wideo |
| Liczba wejść: | 4 szt. zaciski kablowe |
| Liczba wyjść: | 4 szt. Gniazdo BNC |
| Impedancja wejściowa: | 100 Ω |
| Impedancja wyjściowa: | 75 Ω |
| Separacja galwaniczna między wejściami a wyjściami: | 50 V DC |
| Separacja galwaniczna między poszczególnymi kanałami: | > 2000 V |
| Tłumienie: | Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą |
| Szerokość pasma: | 200 MHz |
| CMRR (dB @ 5MHz): | 50 dB |
| Zabezpieczenie wejść: | ESD, IEC 61000-4-2, ±30kV contact, ±30kV air EFT, IEC 61000-4-4, 40A (5/50ns) Lightning, IEC 61000-4-5, 30A (tP=8/20μs) |
| Zasilanie: |  |
| Temperatura pracy: | -20 °C ... 55 °C |
| Waga: | 0.09 kg |
| Wymiary: | 103 x 75 x 30 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|
Złącza
|
|
|
Widok z góry
|
Schemat poglądowy podłączenia
1. Kamera |
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
|
Obraz przy transmisji na odległość 0 m z TR-1 (rozdzielczość: 3840 x 2160 - 8.29 MPx 4K UHD)
|
Obraz przy transmisji na odległość 160 m z TR-1, UTP kat. 5e (rozdzielczość: 3840 x 2160 - 8.29 MPx 4K UHD)
|
Pliki
- CE: Pobierz
