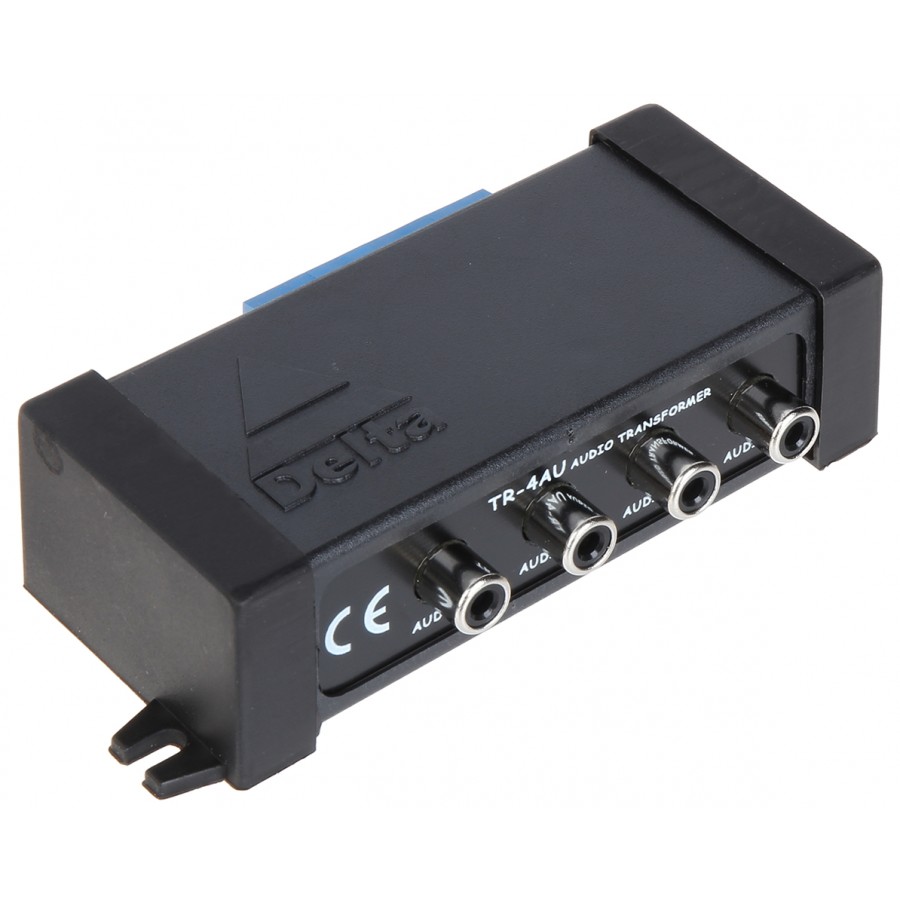

Opis
TR-4AU przeznaczony jest do przesyłu 4 sygnałów audio za pomocą skrętki komputerowej. W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600Ω do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów. Przesyłanie sygnału audio po skrętce ma tę zaletę w stosunku do przewodu ekranowanego, że znoszą się wszelkie zakłócenia, ponieważ sygnał przesyłany jest różnicowo.
Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
Specyfikacja
| Zasięg audio: | max. 1200 m |
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 4 AUDIO |
| Zakres pasma audio: | 20 Hz ... 20 kHz |
| Separacja galwaniczna między wejściami a wyjściami: | 600 V |
| Impedancja złącza koncentrycznego: | 600 Ω |
| Impedancja złącza symetrycznego: | 100 Ω |
| Nominalny poziom wejściowy audio: | 1 V |
| Nominalny poziom wyjściowy audio: | 1 V |
| Typ złącza koncentrycznego: | 4 x CINCH Gniazdo |
| Typ złącza symetrycznego: | RJ-45 (8-pin, 4 pary) Gniazdo Zaciski kablowe |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.133 kg |
| Wymiary: | 120 x 30 x 60 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
Prezentacja
|
|
|
|
Wyprowadzenia zacisków kablowych oraz kolejność ułożenia przewodów wewnątrz wtyku RJ-45
1) biało/pomarańczowy - ("+") AUDIO-1 |
