Opis

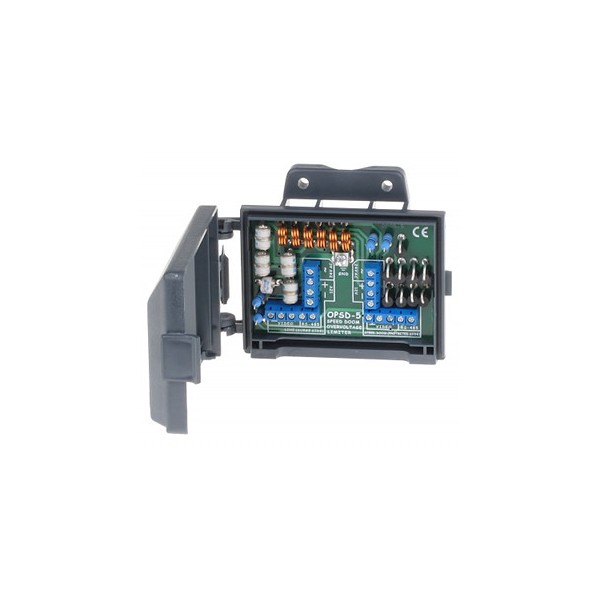

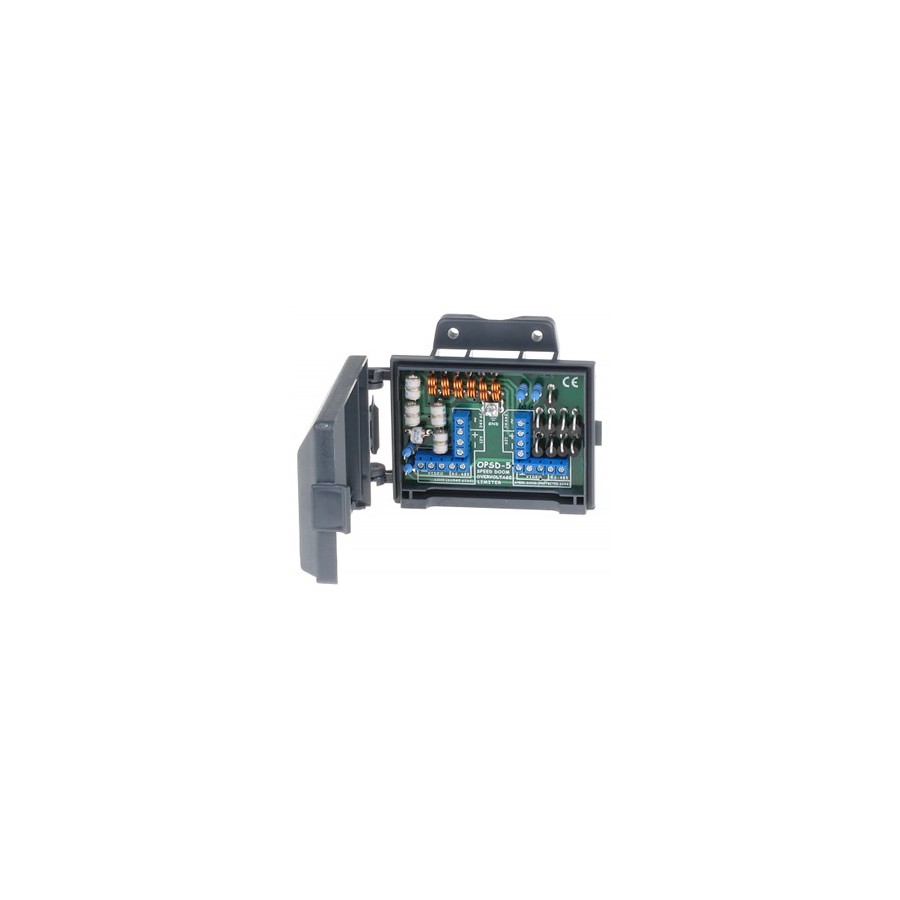

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Przepięcie powstaje przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna lub krótki, gwałtowny skok zasilania. Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przeciwprzepięciowej kamer Speed Dome.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
Specyfikacja
| Standard: | |
| Urządzenie zabezpiecza: | |
| Typ złącza wejścia: | listwa zaciskowa |
| Typ złącza wyjścia: | listwa zaciskowa |
| Napięcie ochrony: | > 2.4 V (żyła/żyła) ( Wideo ) > 8.2 V (żyła/żyła) ( RS-485 ) > 15 V (żyła/żyła) ( Zasilanie 12V DC ) > 36 V (żyła/żyła) ( Zasilanie 24V AC ) > 18.4 V (żyła/uziom) ( Wideo ) > 19.4 V (żyła/uziom) ( RS-485 ) > 47 V (żyła/uziom) ( Zasilanie 12V DC ) > 47 V (żyła/uziom) ( Zasilanie 24V AC ) |
| Maksymalny prąd wyładowczy: | 5 kA ( Wideo ) 5 kA ( Zasilanie 12V DC ) 5 kA ( Zasilanie 24V AC ) |
| Maksymalna wartość impulsu prądu RS-485 (t=8.3ms): | 30 A |
| Impedancja szeregowa linii: | 1 Ω ( Żyła Wideo ) |
| Pojemność: | < 7 pF ( Wideo ) |
| Czas reakcji: | 15 ns ( Wideo ) 15 ns ( RS-485 ) 15 ns ( Zasilanie 12V DC ) 15 ns ( Zasilanie 24V AC ) |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.11 kg |
| Wymiary: | 120 x 91 x 37 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|
|

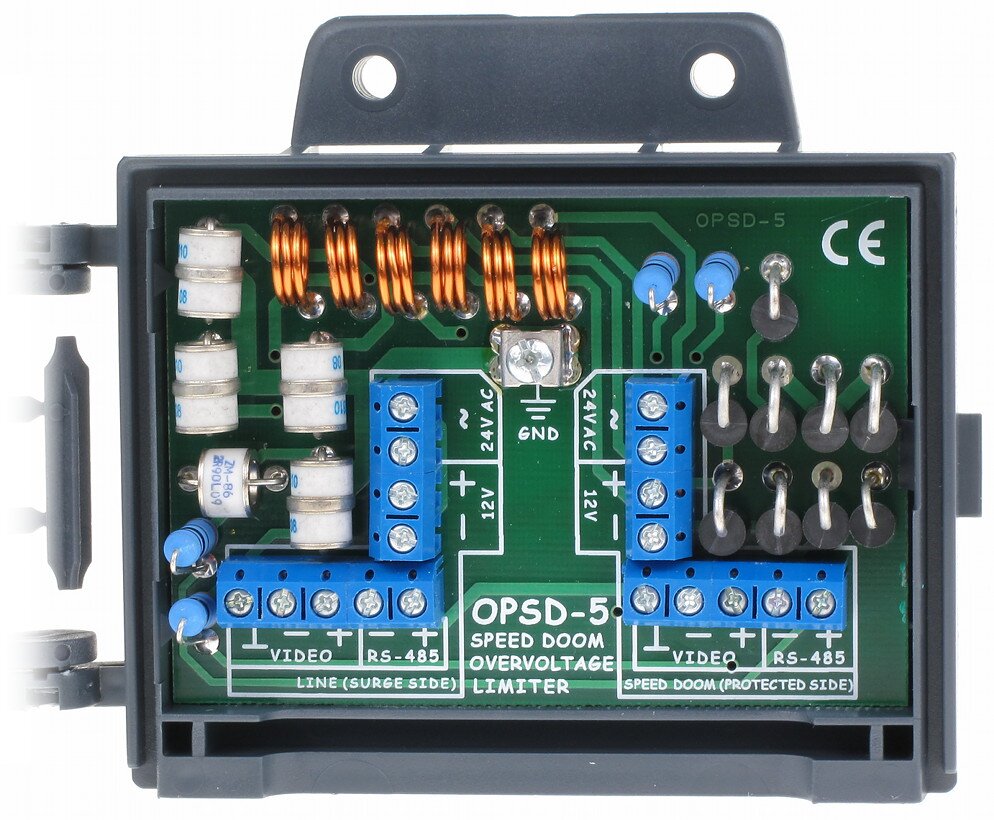

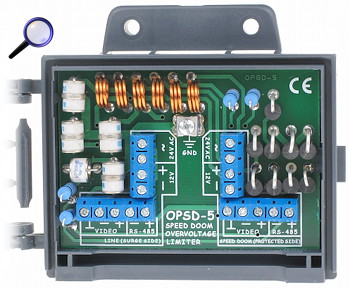

Opis wyprowadzeń |
Możliwe sposoby podłączenia |
Opakowanie |
Pliki
- CE: Pobierz
