Ogranicznik Przepięć Video Opv-1La
Opis
Ogranicznik przepięć OPV-1LA skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia.
OPV-1LA nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-1LA należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. OPV-1LA wymaga prawidłowego połączenia. Chronione urządzenie należy podłączyć do wtyku BNC \"DEVICE\" - WYJŚCIE. Gniazdo BNC \"LINE\" łączymy z linią przesyłową na której może wystąpić przepięcie.
Specyfikacja
| Standard: | |
| Zabezpieczana linia: | Koncentryczna |
| Napięcie ochrony: | > 2.4 V |
| Maksymalny prąd wyładowczy: | 5 kA (8/20µs) |
| Czas reakcji: | 15 ns |
| Tłumienie przelotowe: | 0.3 dB |
| Pojemność: | 7 pF |
| Impedancja szeregowa linii: | 1 Ω ( Żyła ) |
| Pasmo przenoszenia: | 0 ... 140 MHz |
| Uziemienie: | Pośrednie, przez wyprowadzony przewód |
| Typ złącza wejścia: | Gniazdo BNC |
| Typ złącza wyjścia: | Wtyk BNC |
| Długość przewodu uziemiającego: | 0.5 m |
| Temperatura pracy: | - 20 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.08 kg |
| Wymiary: | 84 x 25 x 25 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |

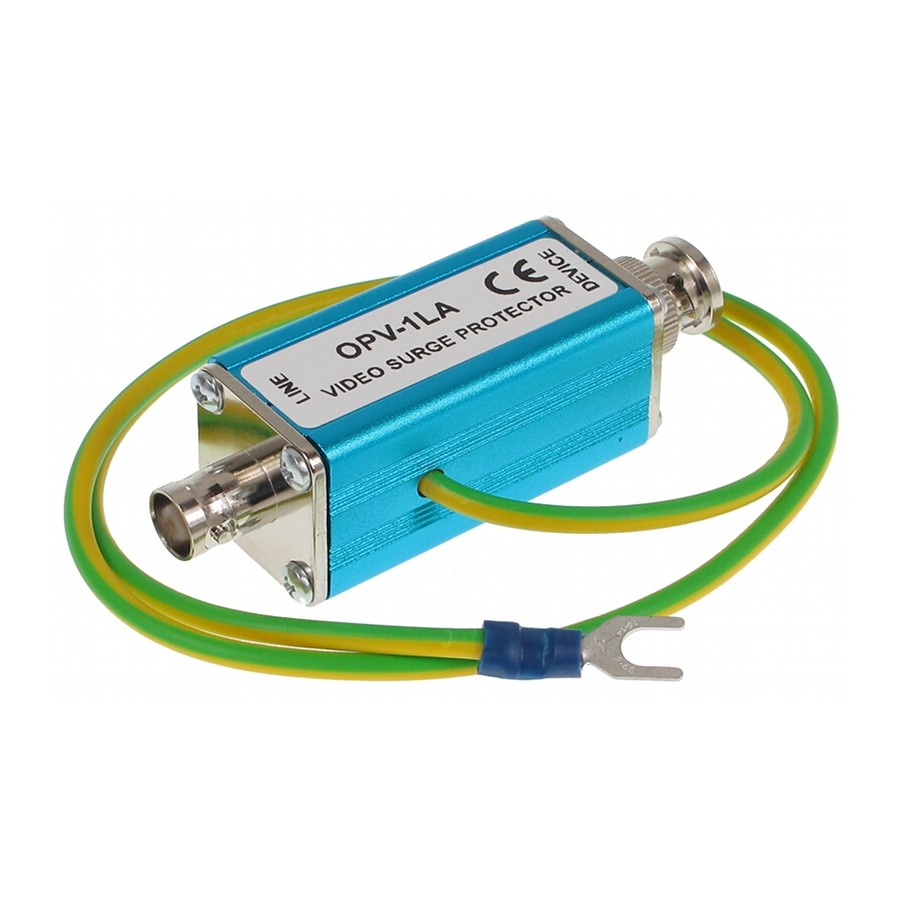

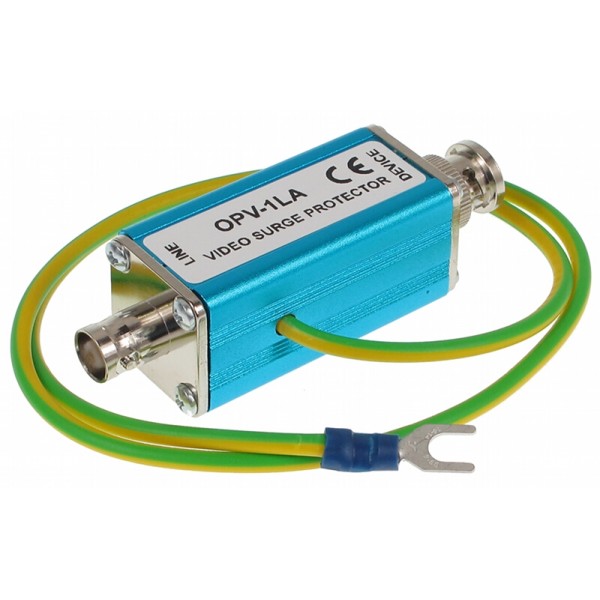

Prezentacja
|

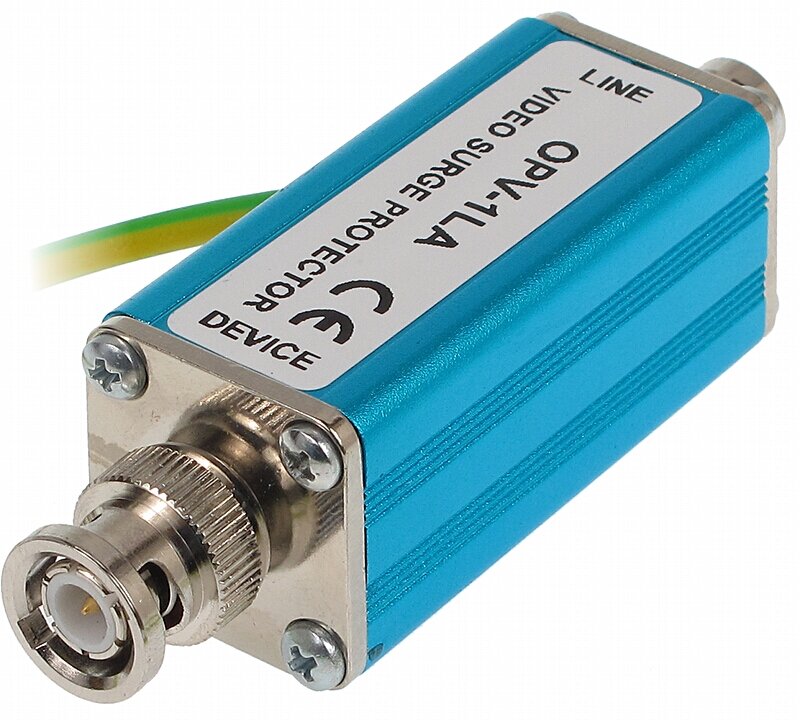

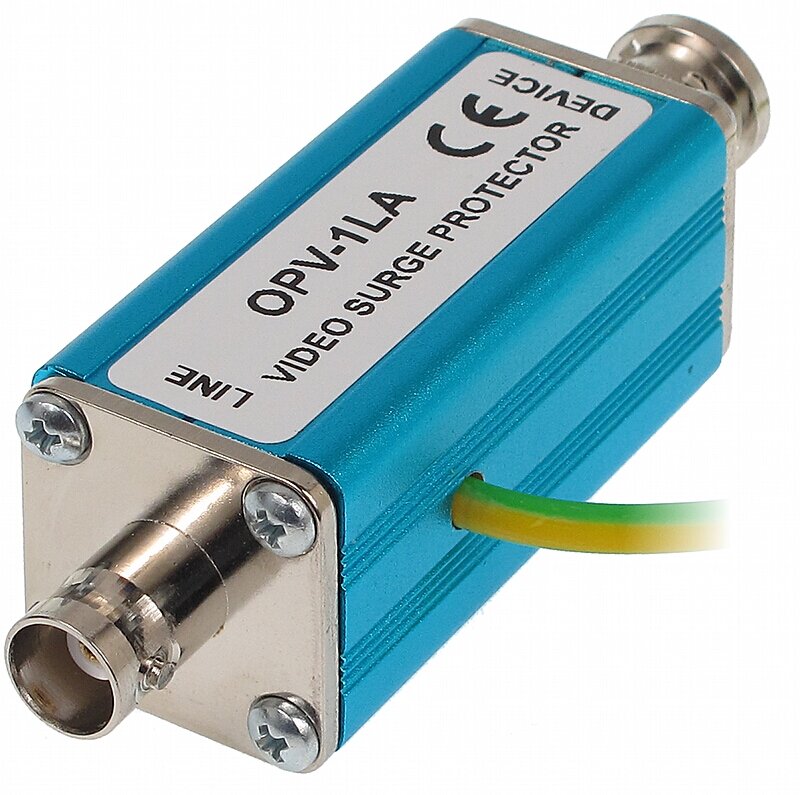

Złącza urządzenia
|
Złącza urządzenia
|

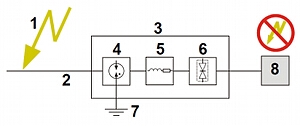

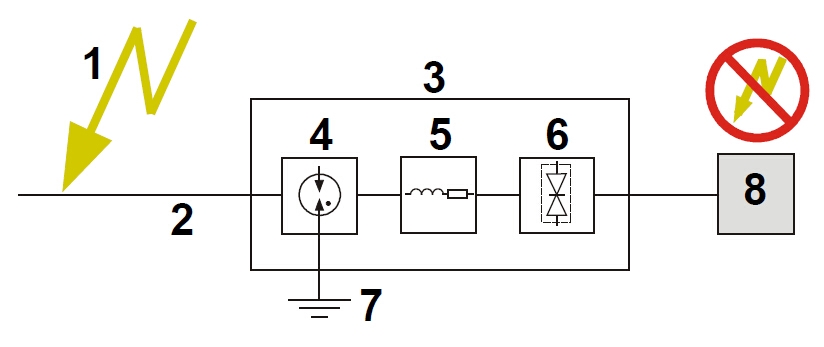

Sposób działania
1) Przepięcie |

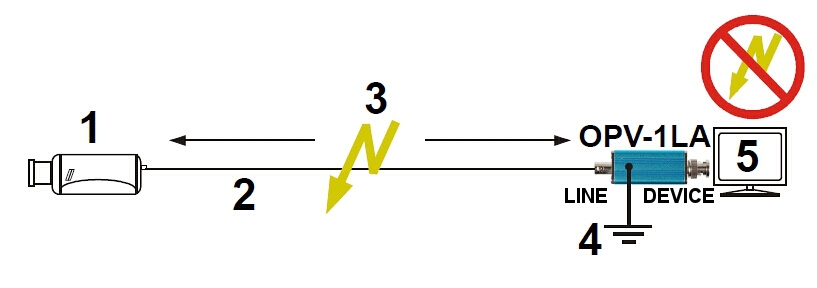

Schemat połączeniowy
1) Kamera |

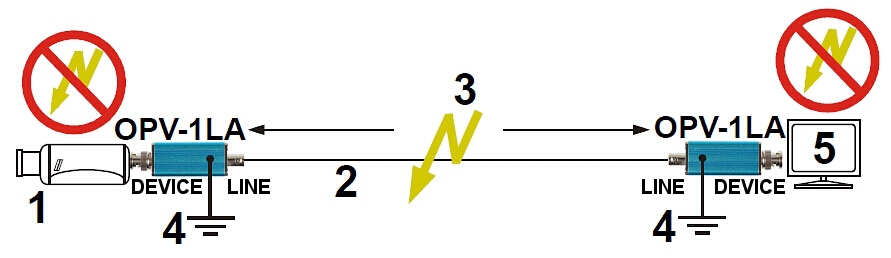

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii przed skutkami przepięć należy zastosować poniższy schemat
1) Kamera |
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa (RF PWR OUT = 0 dBm)
|
Pliki
- CE: Pobierz
