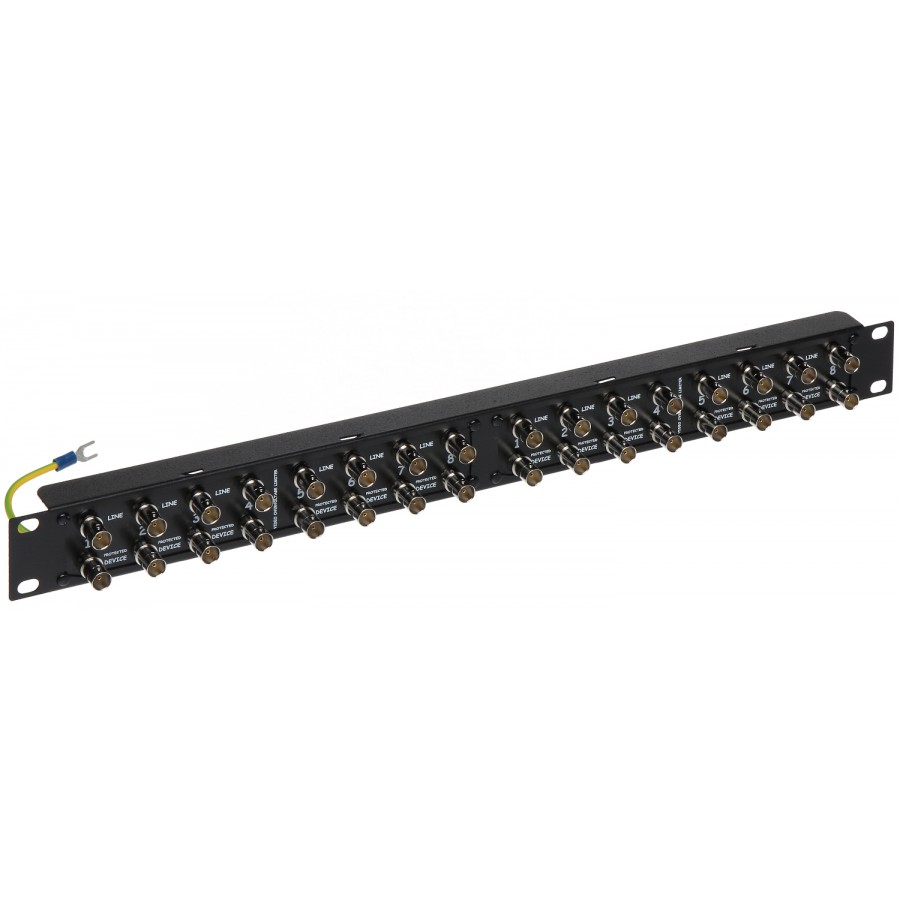

Ogranicznik Przepięć Video Opv-16/rack
Opis
Ogranicznik przepięć OPV-16/RACK skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia.
OPV-16/RACK nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-16/RACK należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. OPV-16/RACK nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych \"PROTECTED DEVICE\". Natomiast gniazda BNC \"LINE\" łączymy z linią przesyłową na której może wystąpić przepięcie.
Specyfikacja
| Standard: | |
| Napięcie ochrony: | > 2.4 V (żyła/żyła) |
| Maksymalny prąd wyładowczy: | 5 kA |
| Impedancja szeregowa linii: | 1.1 Ω ( Żyła ) |
| Pojemność: | < 7 pF |
| Pasmo przenoszenia: | 0 ... 140 MHz |
| Tłumienie przelotowe: | 0.3 dB |
| Czas reakcji: | 15 ns |
| Uziemienie: | Pośrednie, przez wyprowadzony przewód |
| Liczba kanałów: | 16 |
| Typ złącza wejścia: | Gniazdo BNC |
| Typ złącza wyjścia: | Gniazdo BNC |
| Obudowa: | 1RU (19") |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.55 kg |
| Wymiary: | 483 x 44 x 38 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|
Widok z przodu
|
Widok z góry
|
Widok z tyłu
|
Schemat połączeniowy |
Sposób działania |
Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii przed skutkami przepięć należy zastosować poniższy schemat |
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa (RF PWR OUT = 0 dBm)
|
Pliki
- CE: Pobierz
