Separator Wideo Sv-1000/4-G
Opis
SV-1000/4-G przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami w instalacji.
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów. Obudowa po zdjęciu pokrywy umożliwia zamontowanie jej za pomocą wkrętów do ściany (nie wchodzą w skład zestawu).
Specyfikacja
| Standard: | CVBS - PAL / NTSC |
| Liczba wejść: | 4 szt. BNC |
| Liczba wyjść: | 4 szt. BNC |
| Impedancja wejściowa: | 75 Ω |
| Impedancja wyjściowa: | 75 Ω |
| Separacja galwaniczna (optyczna) między wejściami a wyjściami sygnałowymi: | 1000 V szczytowe |
| Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: | 1000 V szczytowe |
| Separacja galwaniczna między wejściami sygnałowymi: | 1000 V szczytowe |
| Separacja galwaniczna między wyjściami sygnałowymi: | 1000 V szczytowe |
| Wzmocnienie regulowane: | -5 ... +5 dB (dostęp do potencjometrów po zdjęciu pokrywy) |
| Szerokość pasma: | 9 MHz / 1 Vpp |
| Zniekształcenia nieliniowe: | 0.75 % (f=3.58MHz, Vin=1Vpp) |
| Montaż: | Do ściany |
| Zasilanie: | 12 V DC / 300 mA |
| Waga: | 0.310 kg |
| Wymiary: | 213 x 36 x 93 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Prezentacja
|

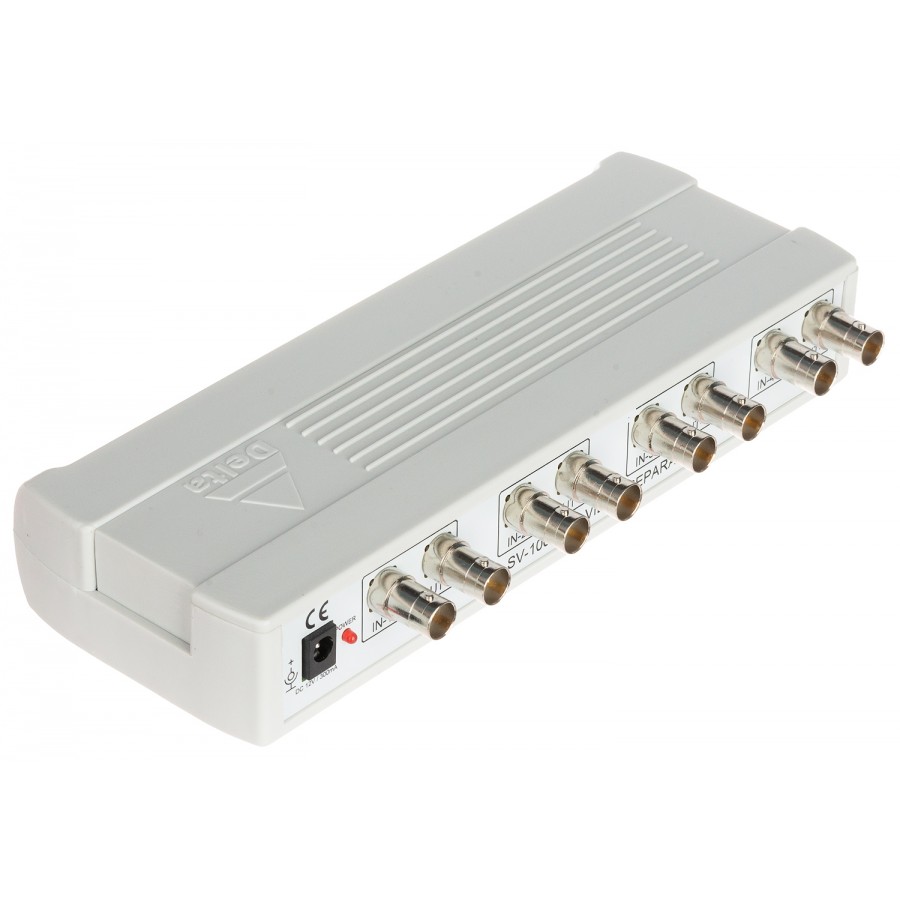

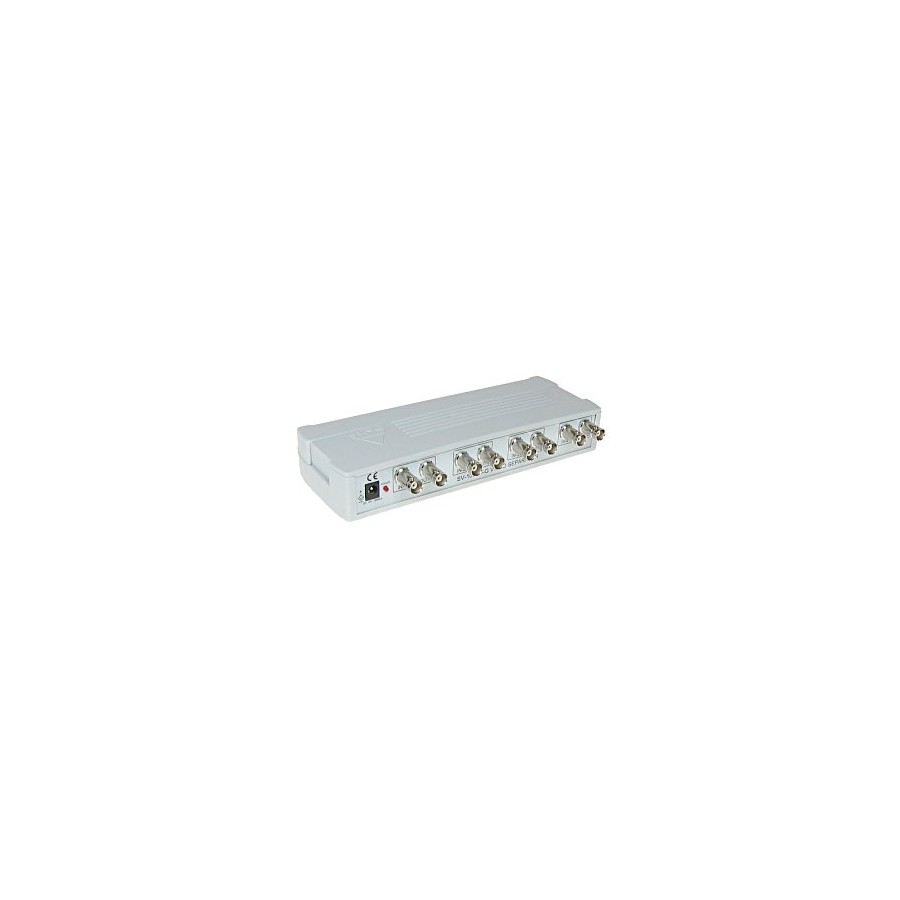

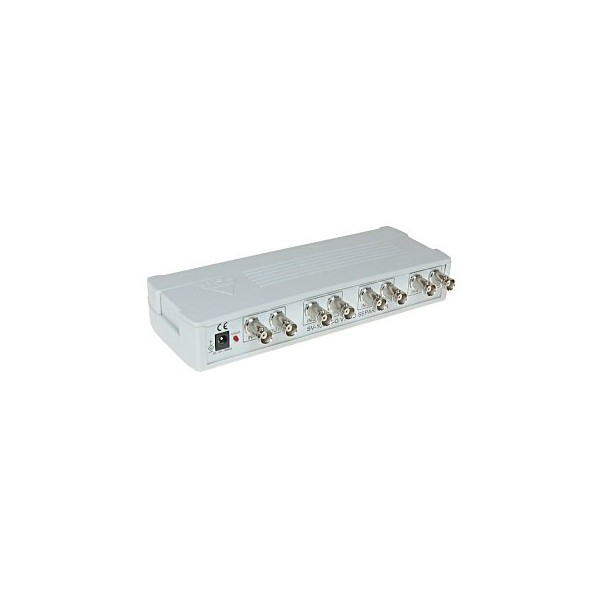

Widok z przodu
|
Widok z tyłu
|
Widok z góry
|
Wzmocnienie można regulować potencjometrem na każdym wyjściu niezależnie
|
Eliminacja zakłóceń powstałych na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora

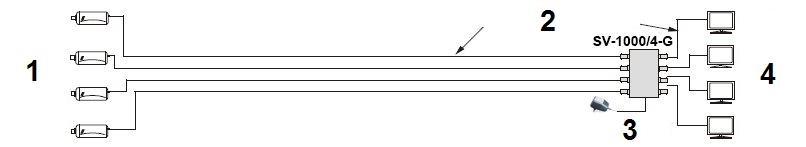

Zabezpieczenie monitora |

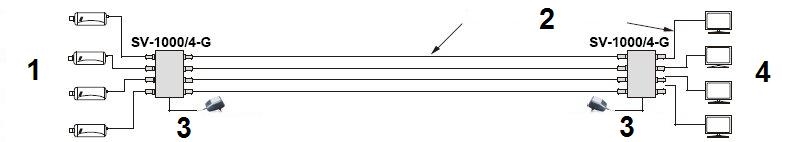

Zabezpieczenie kamery i monitora |
Separacja galwaniczna w SV-1000/4-G |
Urządzenie posiada zdejmowaną pokrywę |
Opakowanie |
