Opis
Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Ogranicznik przepięć OPV-4 skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. OPV-4 nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Ogranicznik nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych (WY-1 do WY-4). Natomiast gniazda BNC LINIA łączymy z linią przesyłową, na której może wystąpić przepięcie. Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
Specyfikacja
| Standard: | |
| Napięcie ochrony: | > 2.4 V |
| Maksymalny prąd wyładowczy: | 5 kA (8/20µs) |
| Poziom ochrony: | 700 V (1000V/uS) |
| Tłumienie przelotowe: | 0.3 dB |
| Rezystancja zabezpieczenia: | > 20 GΩ |
| Czas reakcji: | 6.25 ns |
| Pojemność: | 57 pF |
| Pasmo przenoszenia: | 0 ... 160 MHz |
| Uziemienie: | pośrednie, przez iskrownik gazowy i śrubę uziemiającą |
| Liczba kanałów: | 4 |
| Typ złącza wejścia: | Gniazdo BNC |
| Typ złącza wyjścia: | Wtyk BNC |
| Waga: | 0.16 kg |
| Wymiary: | 117 x 30 x 80 mm |
| Temperatura pracy: | -20 °C ... 50 °C |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |

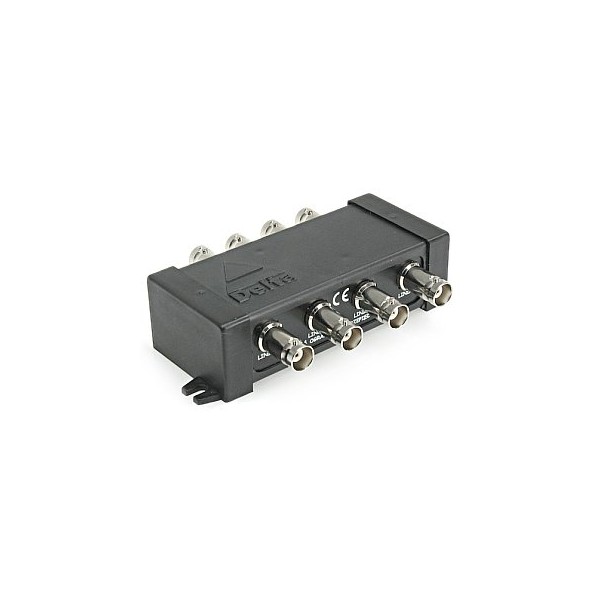

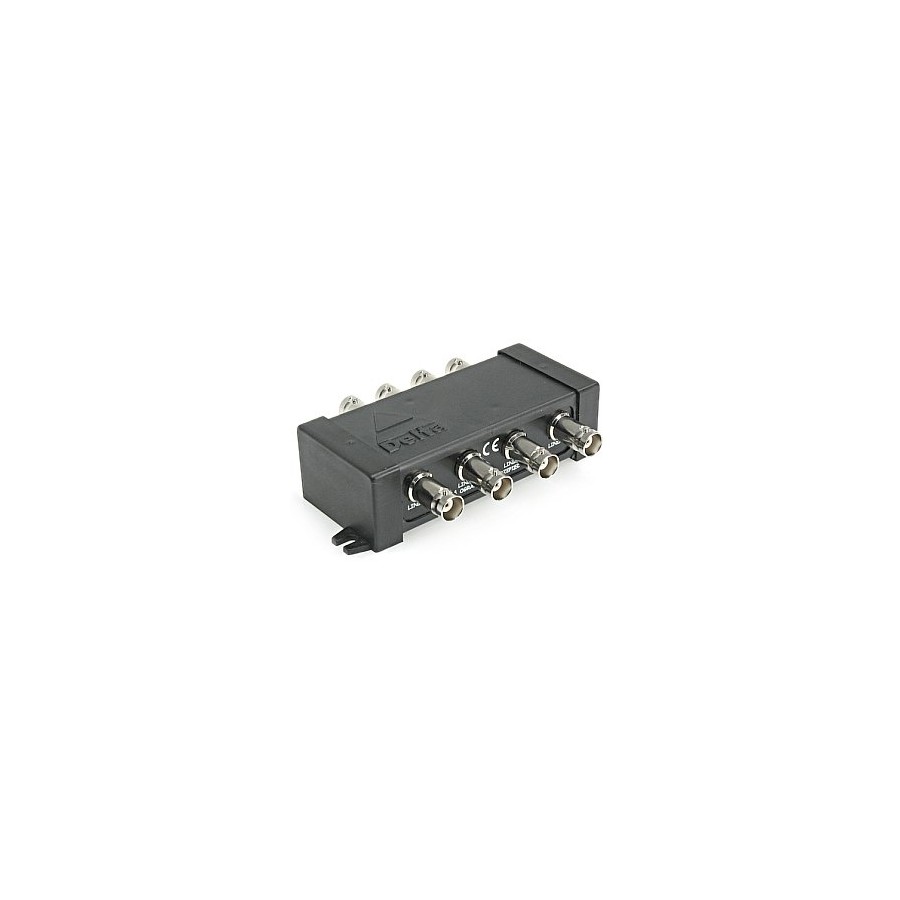

Prezentacja
|
|

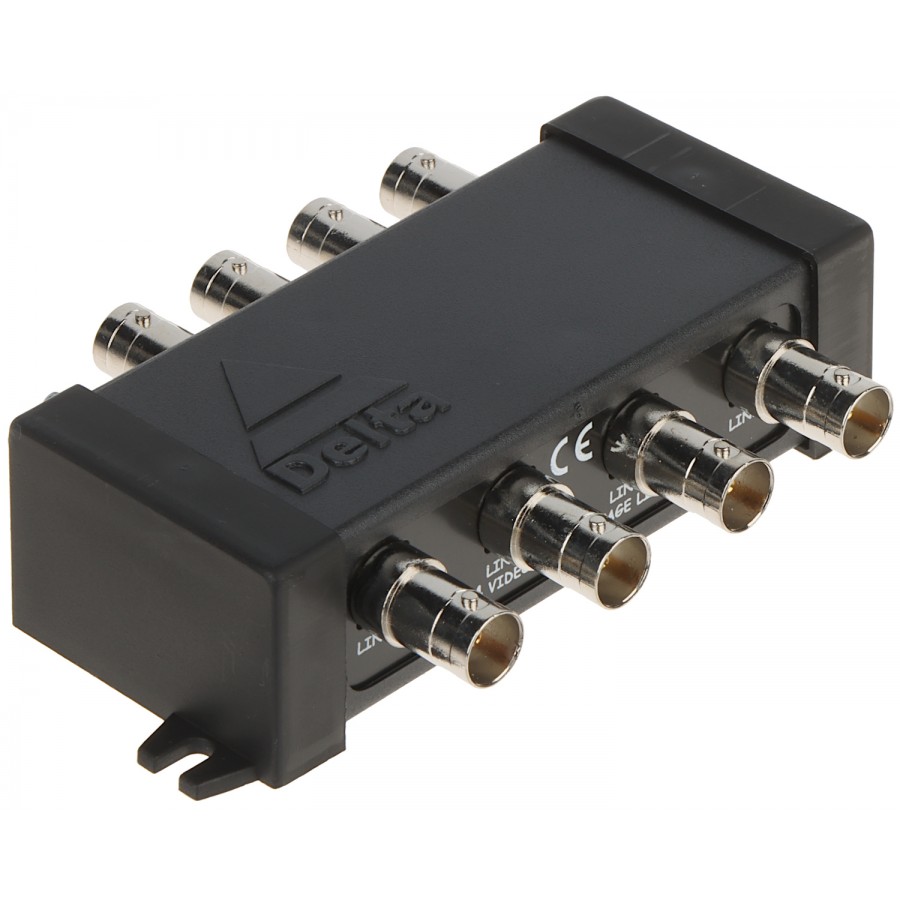

Złącza
|
|
Widok z góry
|
Nasze testy
Charakterystyka częstotliwościowo-amplitudowa (RF PWR OUT = 0 dBm)
|
