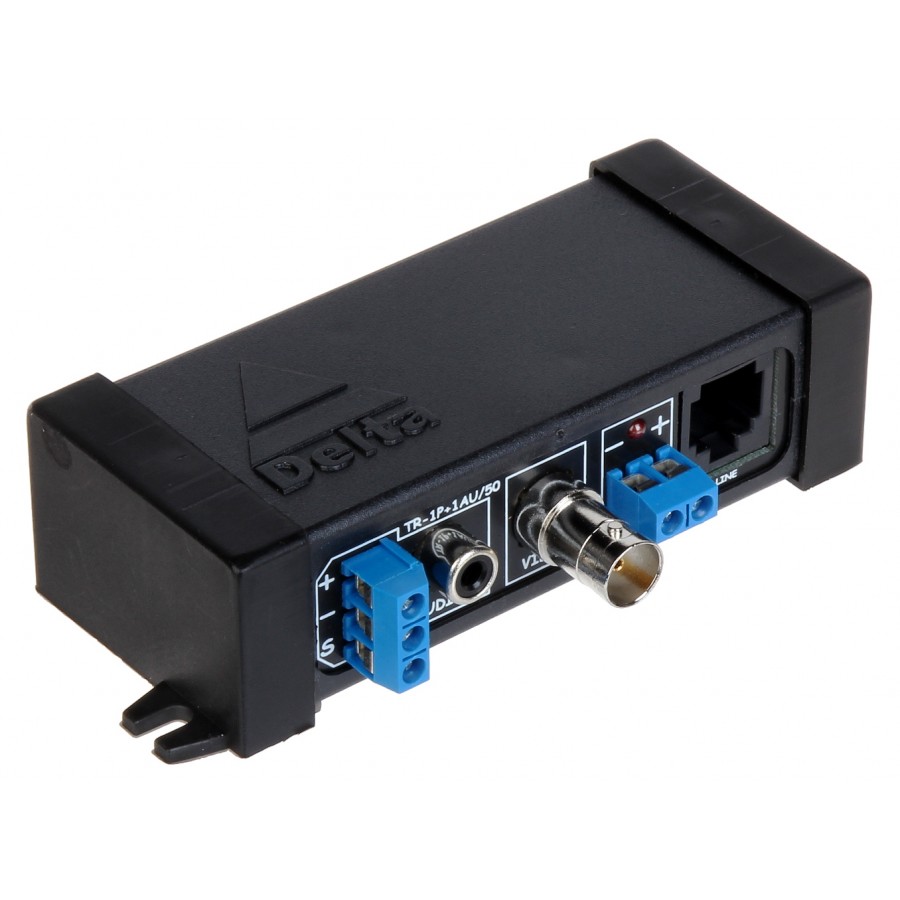

Transformator Video-Audio Tr-1P+1Au/50

Producent: DELTA

Kod produktu: TR-1P+1AU/50

Nowość

Dostawa już od 10,80zł

Sprawdź koszt wysyłki

Sposoby dostawy	Nazwa	Czas dostawy	Cena
Odbiór w sklepie	Odbiór w sklepie	Odbiór w sklepie	Za darmo!
Kurier przedpłata	Kurier przedpłata	Czas wysyłki od 24h do 48h	15,00zł
Kurier pobranie	Kurier pobranie	Czas wysyłki od 24h do 48h	25,00zł
	InPost Paczkomaty 24/7	1-2 dni robocze	10,80zł
	InPost Paczkomaty 24/7 Pobranie	1-2 dni robocze	20,00zł

cena: 6,50zł

8,00zł brutto

czytaj więcej

Produkt niedostępny - powiadom mnie!

Wpisz swój adres e-mail poniżej, aby otrzymać powiadomienie, gdy ten towar będzie ponownie dostępny:

zapisz się

Schowek

Dodaj do porównania

Poleć znajomemu

Zadaj pytanie

Opis produktu i specyfikacja

Opis produktu i specyfikacja

Opis

TR-1P+1AU/50 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600Ω do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów. W przypadku braku wykorzystania złączy zasilania można ich użyć do przesyłu sygnału DATA.

Specyfikacja

Standard:	AHD - 8 Mpx 4K UHD HD-CVI - 8 Mpx 4K UHD HD-TVI - 8 Mpx 4K UHD CVBS - PAL / NTSC
Zasięg audio:	max. 1200 m
Zasięg wideo:	150 m @ 1080p, UTP kat. 5e 250 m @ 720p, UTP kat. 5e 400 m @ CVBS - PAL / NTSC, UTP kat. 5e
Tłumienie:	Video 4.43 MHz @ 0.73 dB 11 MHz @ 1.24 dB 21 MHz @ 2.16 dB 38 MHz @ 3.35 dB 42 MHz @ 3.54 dB 67.5 MHz @ 3.72 dB
Rodzaj urządzenia:	Pasywne
Liczba kanałów:	1 Wideo 1 AUDIO 1 DC
Napięcie we/wy 75Ω (CVBS):	1 Vpp
Zasięg wideo:	max. 400 m UTP kat. 5e
Separacja galwaniczna między wejściem a wyjściem:	600 V - Audio
Impedancja złącza koncentrycznego:	75 Ω Wideo 100 Ω AUDIO
Impedancja złącza symetrycznego:	100 Ω Wideo 100 Ω AUDIO
Typ złącz:	BNC Gniazdo Wideo CINCH Gniazdo / Zaciski kablowe AUDIO Zaciski kablowe DC
Typ złącza symetrycznego:	RJ-45 (8-pin, 4 pary) Gniazdo
Zasięg zasilania:	Zasilanie 40V DC 3141 m @ 50 mA 2125 m @ 100 mA 1549 m @ 150 mA 1176 m @ 200 mA 995 m @ 250 mA 867 m @ 300 mA 741 m @ 350 mA 664 m @ 400 mA 574 m @ 450 mA 511 m @ 500 mA 429 m @ 600 mA 374 m @ 700 mA 318 m @ 800 mA 263 m @ 900 mA Zasilanie 12V DC 235 m @ 50 mA 156 m @ 75 mA 117 m @ 100 mA 94 m @ 125 mA 78 m @ 150 mA 58 m @ 200 mA 50 m @ 250 mA 47 m @ 300 mA 39 m @ 350 mA 29 m @ 400 mA 26 m @ 450 mA 23 m @ 500 mA 19 m @ 600 mA 16 m @ 700 mA 14 m @ 800 mA 13 m @ 900 mA 11 m @ 1000 mA
Waga:	0.088 kg
Wymiary:	118 x 30 x 65 mm
Gwarancja:	3 lata
Producent / Marka:	DELTA

Prezentacja

video + audio + zasilanie do 50 metrów (napięcie 12V DC)
1) Kamera
2) Moduł audio
3) Zasilanie kamery 12V DC
4) AUDIO
5) Wideo
6) Zasilanie
7) Skrętka 4-parowa maksimum 50m
8) Zasilacz DC 12V
9) Monitor z audio

video + audio + zasilanie do 400 metrów (napięcie 40V DC)
1) Kamera
2) Moduł audio
3) Zasilanie kamery 12V DC
4) AUDIO
5) Wideo
6) Zasilanie
7) Skrętka 4-parowa maksimum 400m
8) Monitor z audio
9) DC 40V
10) AC 29V
11) AC 230V

1) Panel przedni
1. Podłączenie modułu audio (\"+\" - zasilanie +12V / \"-\" - masa GND / \"S\" - sygnał audio)
2. We/Wy Audio
3. We/Wy Video
4. We/Wy zasilania 12V
5. Dioda LED
6. Linia

2) Kolejność ułożenia przewodów wewnątrz wtyku RJ-45 (wg standardu T568B)
A) biało/pomarańczowy - \"+\" zasilania DC 12V
B) pomarańczowy - \"-\" zasilania DC 12V
C) biało/zielony - \"+\" zasilania DC 12V
D) niebieski - sygnał audio (-)
E) biało/niebieski - sygnał audio (+)
F) zielony - \"-\" zasilania DC 12V
G) biało/brązowy - sygnał kamery (+)
H) brązowy - sygnał kamery (-)

Schemat ideowy kanału audio

Nasze testy

Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)

Pliki

CE: Pobierz
Instrukcja PL: Pobierz
Instrukcja EN: Pobierz
