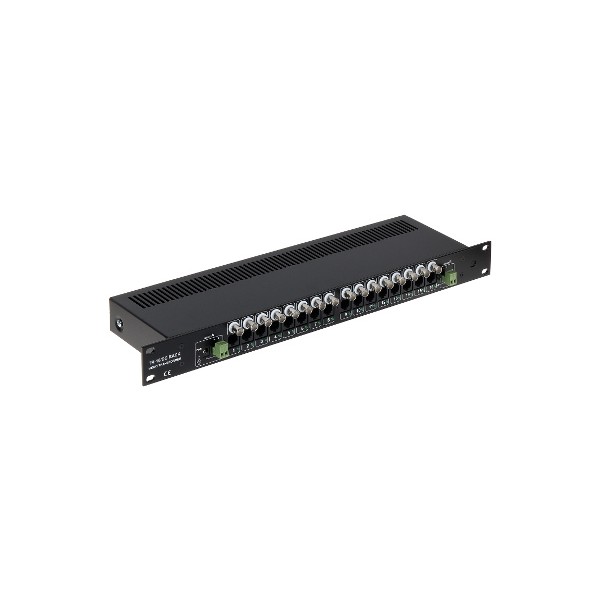

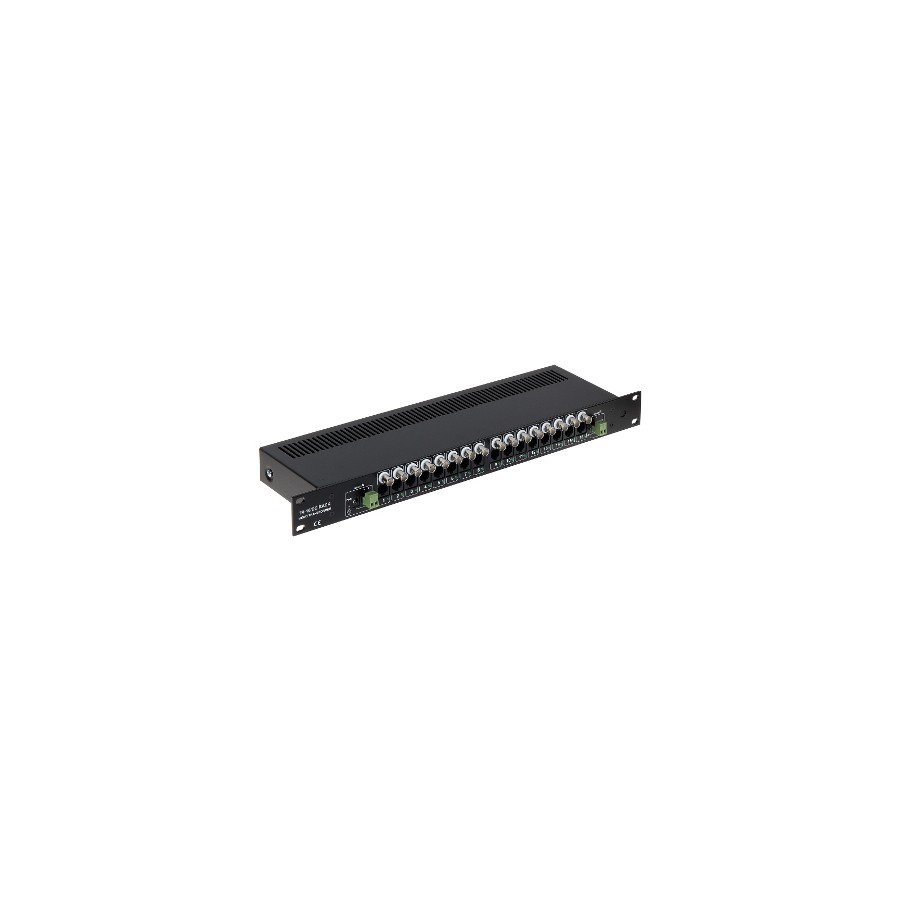

Transformator Wideo Tr-16/dc-Rack

Transformator Wideo Tr-16/dc-Rack

DELTA
TR-16/DC-RACK
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 788,62zł

970,00zł brutto

TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania. TR-16/DC-RACK może być zasilane z jednego lub dwóch zewnętrznych zasilaczy (A lub B).

Każdy tor prądowy zabezpieczony jest bezpiecznikiem polimerowym i posiada zieloną diodę LED informującą o jego zadziałaniu (brak świecenia oznacza odcięcie zasilania). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.

W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0.5A ; 300mV dla I=0.7A ; 340mV dla I=1A.

Specyfikacja

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
    • Napięcie wejściowe: max. 40 V DC
    max. 10 A Złącze zasilania "A"
    max. 10 A Złącze zasilania "B"
    Rodzaj urządzenia: Pasywne / Odbiornik
    Liczba kanałów: 16 Wideo + DC
    Napięcie we/wy 75Ω (CVBS): 1 Vpp
    Prąd wyjściowy: 1 A @ 1  ... 16
    Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
    • Napięcie wyjściowe: max. 40 V
    Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
    • Wybrane cechy: Każde z 16 wyjść zasilania można przyporządkować do zasilacza "A" lub "B" za pomocą zworek znajdujących się wewnątrz obudowy urządzenia
    Impedancja złącza symetrycznego: 100 Ω
    Typ złącz: 16  x BNC Gniazdo Wideo
    2  x Zaciski kablowe DC
    2.1  / 5.5 mm Gniazdo DC
    Typ złącza symetrycznego: 16  x RJ-45 (8-pin, 4 pary) Gniazdo
    Typ obudowy: RACK 19", 1U
    Dopuszczalna względna wilgotność otoczenia: < 95 %
    Temperatura pracy: -40 °C ... 55 °C
    Zasięg zasilania:
  • Zasilanie 12V DC

    353 m @ 50 mA
    235 m @ 75 mA
    176 m @ 100 mA
    141 m @ 125 mA
    117 m @ 150 mA
    88 m @ 200 mA
    70 m @ 250 mA
    58 m @ 300 mA
    50 m @ 350 mA
    44 m @ 400 mA
    39 m @ 450 mA
    35 m @ 500 mA
    29 m @ 600 mA
    25 m @ 700 mA
    22 m @ 800 mA
    19 m @ 900 mA
    17 m @ 1000 mA
    • Waga: 1.250 kg
    Wymiary: 483  x 44  x 245 mm
    Gwarancja: 3 lata
    Producent / Marka: DELTA

    Prezentacja

    Widok panelu przedniego

    Widok z góry (widoczne kostki przyłączeniowe)

    Widok z tyłu

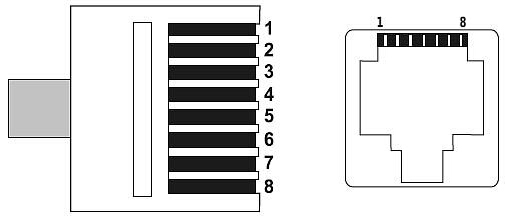

    Kolejność ułożenia przewodów wewnątrz wtyku RJ-45

    1) biało/pomarańczowy - \"+\" zasilania
    2) pomarańczowy - \"-\" zasilania
    3) biało/zielony - \"+\" zasilania
    4) niebieski - "-" zasilania
    5) Biało/Niebieski - (+) zasilania
    6) zielony - \"-\" zasilania
    7) biało/brązowy - sygnał kamery (+)
    8) brązowy - masa kamery (-)

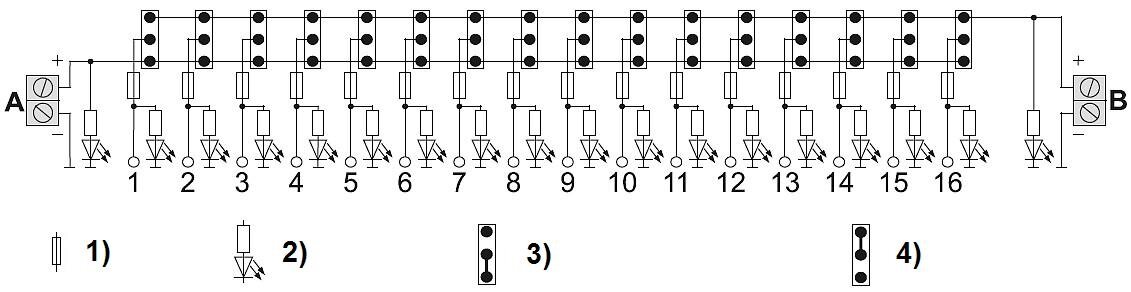

    Schemat elektryczny transformatora

    1) Bezpiecznik polimerowy
    2) Dioda LED z rezystorem
    3) Ustawienie zworki danego wyjścia na zasilacz A
    4) Ustawienie zworki danego wyjścia na zasilacz B

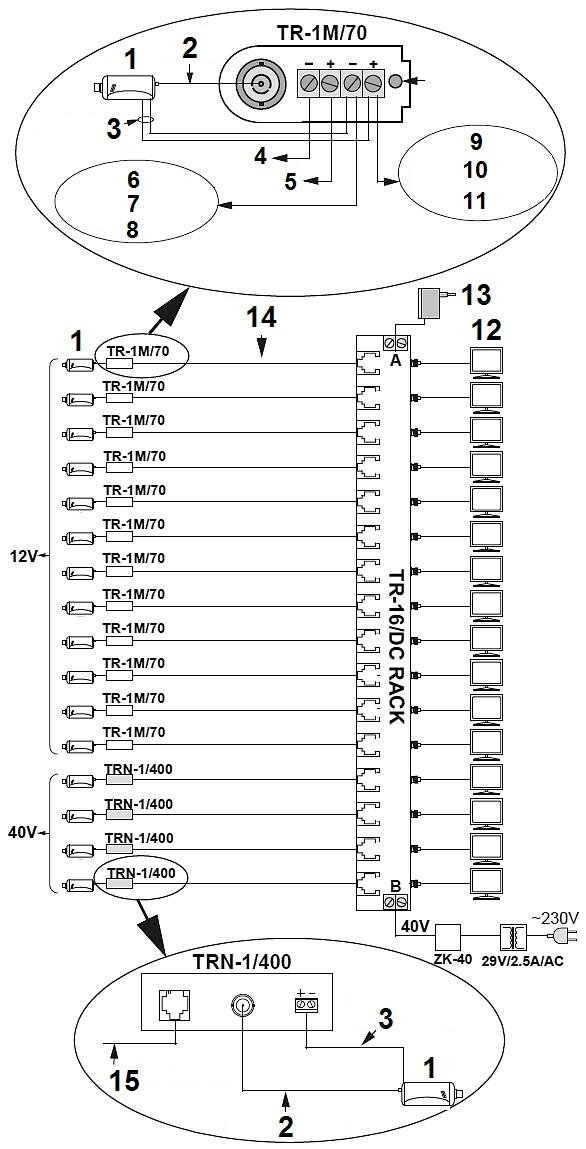

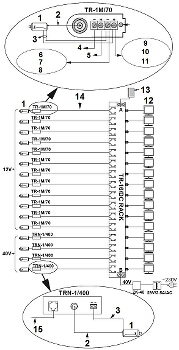

    Przykładowy schemat połączeniowy (12 kamer zasilanych DC 12V, 4 kamery zasilane DC 40V)

    1) Kamery
    2) Sygnał z kamery
    3) Zasilanie kamery 12V DC
    4) brązowy
    5) biało/brązowy
    6) pomarańczowy
    7) zielony
    8) Niebieski
    9) biało/pomarańczowy
    10) biało/zielony
    11) biało/niebieski
    12) Monitory
    13) Zasilacz DC 12V
    14) 16x skrętka komputerowa
    15) Skrętka komputerowa

    Nasze testy

    Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
