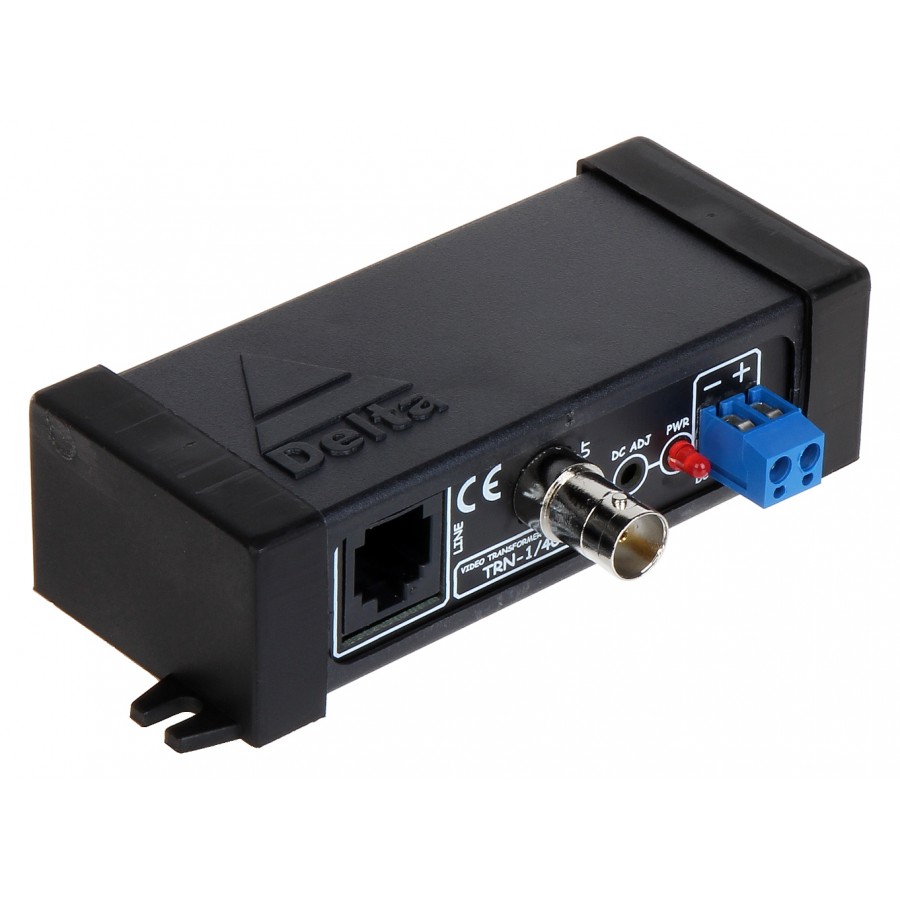

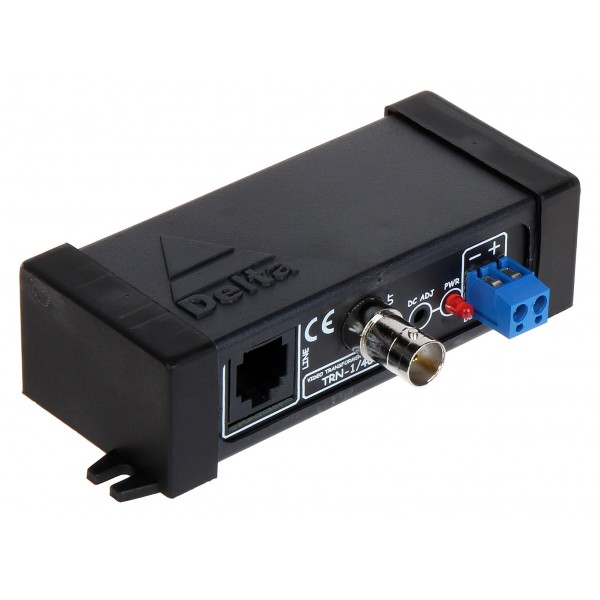

Transformator Wideo Trn-1/400A

Transformator Wideo Trn-1/400A
DELTA
TRN-1/400A
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 64,23zł

79,00zł brutto

TRN-1/400A przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400A, zostaje przesłany do odbiornika TRO-4G/400 lub TRO-1/400 za pomocą ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

TRN-1/400A przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400A, zostaje przesłany do odbiornika TRO-4G/400 lub TRO-1/400 za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m.


Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 45V DC), które w nadajniku TRN-1/400A jest stabilizowane do wartości 4V ... 14V DC pozwalając na zasilanie kamer z termostatem.


Urządzenie umożliwia zmianę napięcia wyjściowego w zakresie 4V ... 14V za pomocą potencjometru.


UWAGA! Urządzenie TRN-1/400A nie jest autonomiczne i działa wyłącznie z urządzeniami TRO-1/400, TRO-4G/400.

Specyfikacja

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
    • Napięcie wejściowe: max. 45 V DC
    Rodzaj urządzenia: Aktywne / Nadajnik
    Liczba kanałów: 1 Wideo
    1 DC
    Napięcie we/wy 75Ω (CVBS): 1 Vpp
    Regulacja napięcia wyjściowego: 4 V ... 14 V DC
    Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
    • Napięcie wyjściowe: 12 V DC / max. 900 mA (ustawienie fabryczne)
    Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
    • Impedancja złącza symetrycznego: 100 Ω
    Typ złącz: BNC Gniazdo Wideo
    Zaciski kablowe DC
    Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
    Zasięg zasilania:
  • Zasilanie 24 V DC
    1080 m @ 250 mA
    260 m @ 750 mA

  • Zasilanie 29 V DC
    1600 m @ 250 mA
    500 m @ 750 mA
    • Waga: 0.09 kg
    Wymiary: 118  x 61  x 30 mm
    Gwarancja: 3 lata
    Producent / Marka: DELTA

    Prezentacja

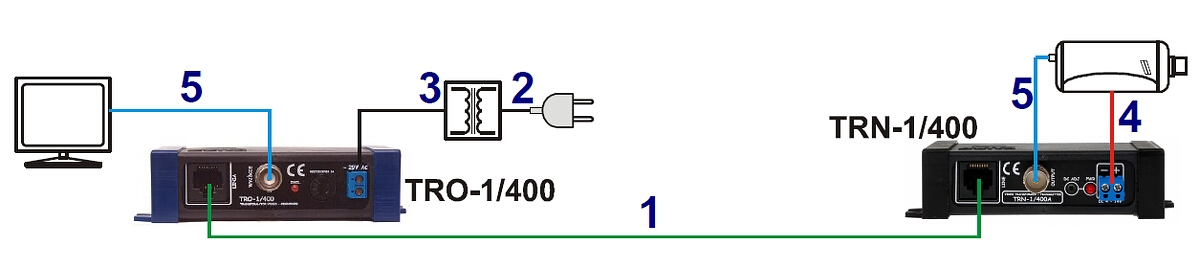

    1. Skrętka komputerowa
    2. 230V AC
    3. 24V / 29V AC
    4. zasilanie kamery
    5. sygnał wideo niesymetryczny (koncentryk)

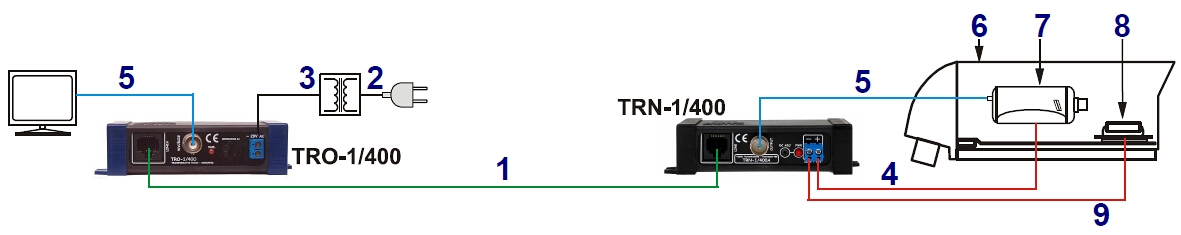

    1. Skrętka komputerowa
    2. 230V AC
    3. 24V / 29V AC
    4. zasilanie kamery
    5. sygnał wideo niesymetryczny (koncentryk)
    6. Obudowa zewnętrzna
    7. Kamera
    8. Termostat TT-12E
    9. Zasilanie termostatu

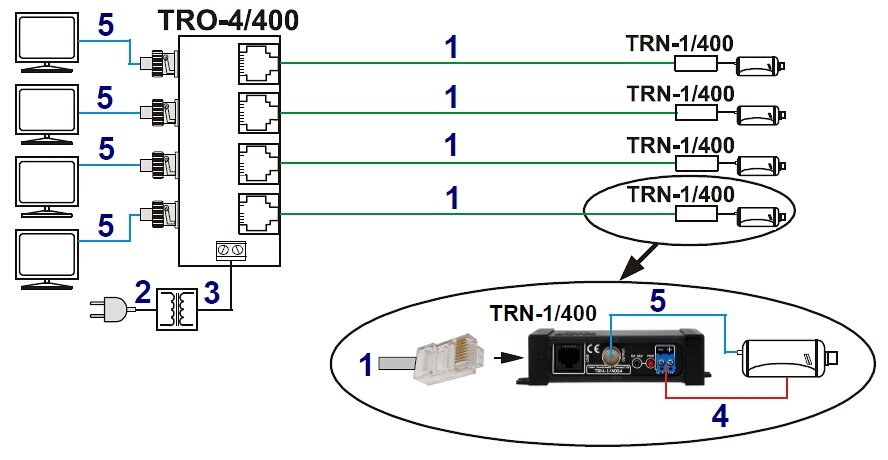

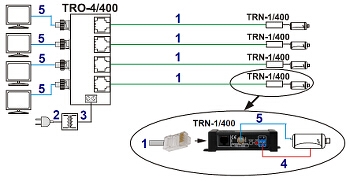

    1. Skrętka komputerowa
    2. 230V AC
    3. 24V / 29V AC
    4. zasilanie kamery
    5. sygnał wideo niesymetryczny (koncentryk)

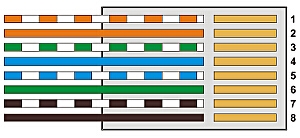

    Kolejność ułożenia przewodów (według kolorów) wewnątrz wtyku RJ-45

    1) biało/pomarańczowy - \"+\" zasilania DC 40V
    2) pomarańczowy - \"-\" zasilania DC 40V
    3) biało/zielony - \"+\" zasilania DC 40V
    4) niebieski - \"-\" zasilania DC 40V
    5) biało/niebieski - \"+\" zasilania DC 40V
    6) zielony - \"-\" zasilania DC 40V
    7) biało/brązowy - sygnał kamery (+)
    8) brązowy - masa kamery (-)

    Nasze testy

    Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
