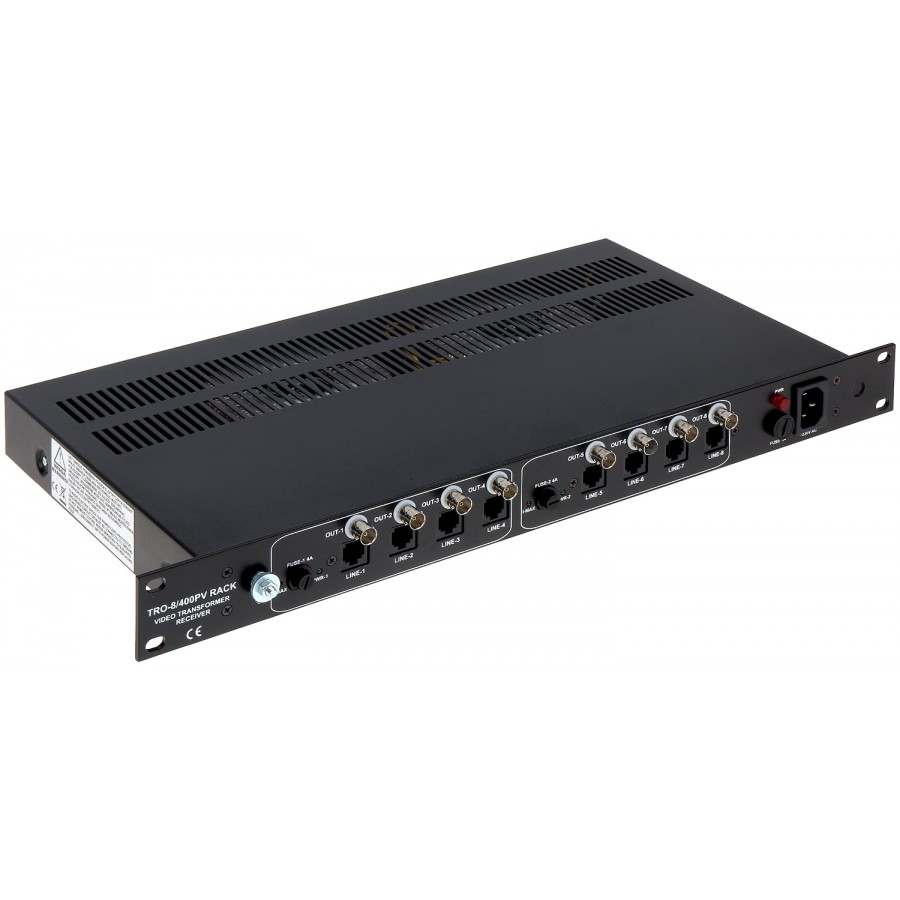

Transformator Wideo Tro-8/400Pv-Rack

Transformator Wideo Tro-8/400Pv-Rack
DELTA
TRO-8/400PV-RACK
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 1 388,62zł

1 708,00zł brutto

TRO-8/400PV-RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 8 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów. Ogranicznik ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

TRO-8/400PV-RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 8 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów. Ogranicznik przepięć TRO-8/400PV-RACK skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych.

Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-8/400PV-RACK za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów.. Odbiornik TRO-8/400PV-RACK wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.

Wszystkie parametry dotyczą skrętki komputerowej kategorii 5 z żyłami miedzianymi o średnicy 0,5mm (24 AWG).

Specyfikacja

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
    • Napięcie wejściowe: 230 V AC
    Rodzaj urządzenia: Aktywne / Odbiornik
    Liczba kanałów: 8 Wideo + DC
    Napięcie we/wy 75Ω (CVBS): 1 Vpp
    Prąd wyjściowy: 2 A @ LINE 1  ... 4
    2 A @ LINE 4  ... 8
    Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
    • Sygnalizacja LED: Zielone diody PWR-1 lub PWR-2 sygnalizują przepalony bezpiecznik FUSE
    Czerwone diody I-MAX zapalają się w przypadku przeciążenia większego niż 2A
    Napięcie wyjściowe: max. 40 V
    Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
    • Wybrane cechy: Bezpiecznik zwłoczny 5  x 20  4 A / 250 V
    Impedancja złącza symetrycznego: 100 Ω
    Ogranicznik przepięć zasilania: 1000 V
    Maksymalny prąd wyładowczy (8/20µS): 5 kA
    Uziemienie: śruba 5mm
    Ogranicznik przepięć video:
    Chronione przewody w złączu RJ-45: 1  ... 6
    7  ... 8
    Typ złącz: 8  x BNC Gniazdo Wideo
    Napięcie ochrony (żyła-żyła): > 47 V
    > 2.4 V
    Typ złącza symetrycznego: 8  x RJ-45 (8-pin, 4 pary) Gniazdo
    Napięcie ochrony doziemnej (żyła-uziemienie): > 47 V
    > 18.4 V
    Czas zadziałania: 15 ns
    15 ns
    Pojemność: < 7 pF
    Typ obudowy: RACK 19", 1U
    Dopuszczalna względna wilgotność otoczenia: < 95 %
    Temperatura pracy: -50 °C ... 55 °C
    Zasięg zasilania: LINE 1  ... 4
    420 m @ 4  x 750 mA
    440 m @ 3  x 750 mA + 1200 m @ 1  x 250 mA
    480 m @ 2  x 750 mA + 1400 m @ 2  x 250 mA
    480 m @ 1  x 750 mA + 1500 m @ 3  x 250 mA
    1700 m @ 4  x 250 mA

    LINE 5  ... 8
    420 m @ 4  x 750 mA
    440 m @ 3  x 750 mA + 1200 m @ 1  x 250 mA
    480 m @ 2  x 750 mA + 1400 m @ 2  x 250 mA
    480 m @ 1  x 750 mA + 1500 m @ 3  x 250 mA
    1700 m @ 4  x 250 mA
    Waga: 4.200 kg
    Wymiary: 483  x 44  x 245 mm
    Gwarancja: 3 lata
    Producent / Marka: DELTA

    Prezentacja

    Panel przedni

    Widok z tyłu

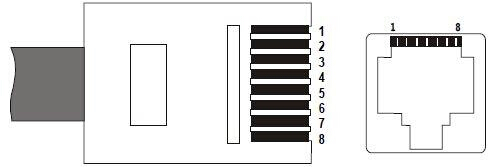

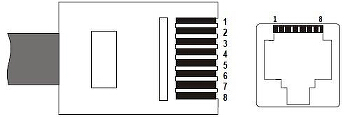

    Kolejność ułożenia przewodów wewnątrz wtyku RJ-45

    1) biało/pomarańczowy - \"+\" zasilania DC 40V
    2) pomarańczowy - \"-\" zasilania DC 40V
    3) biało/zielony - \"+\" zasilania DC 40V
    4) niebieski - \"-\" zasilania DC 40V
    5) biało/niebieski - \"+\" zasilania DC 40V
    6) zielony - \"-\" zasilania DC 40V
    7) biało/brązowy - sygnał kamery (+)
    8) brązowy - masa kamery (-)

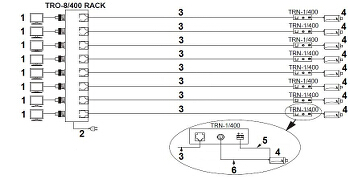

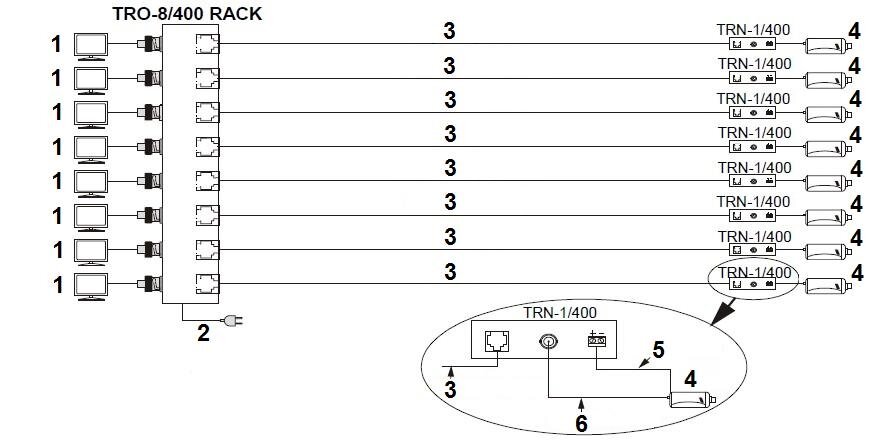

    Schemat połączeniowy

    1) Monitor
    2) ~230V AC
    3) Skrętka komputerowa
    4) Kamera
    5) Zasilanie kamery 12V DC
    6) Sygnał z kamery

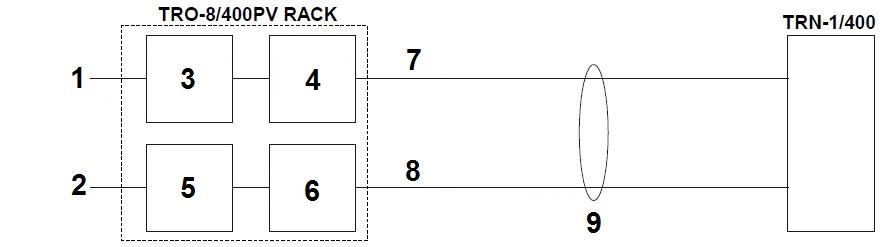

    Schemat blokowy

    1) Wyjście wideo
    2) Zasilanie 230V
    3) Transformator video TR-1
    4) Ogranicznik przepięć video
    5) Zasilacz 40V
    6) Ogranicznik przepięć zasilania 40V
    7) Wideo
    8) Zasilanie
    9) Skrętka komputerowa

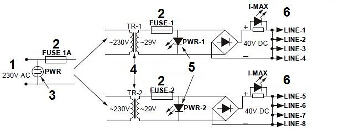

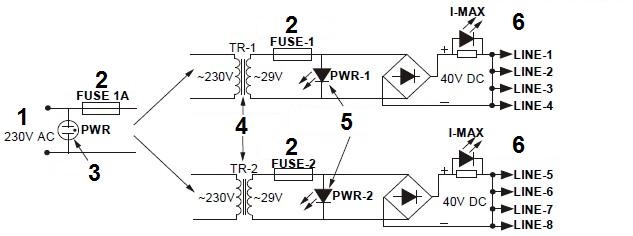

    Schemat poglądowy działania wyjść napięciowych

    1) Zasilanie
    2) Bezpiecznik
    3) Neonówka
    4) Transformatory
    5) Sygnalizacja przepalenia bezpiecznika
    6) Sygnalizacja przeciążenia (świeci przy I > 2A)

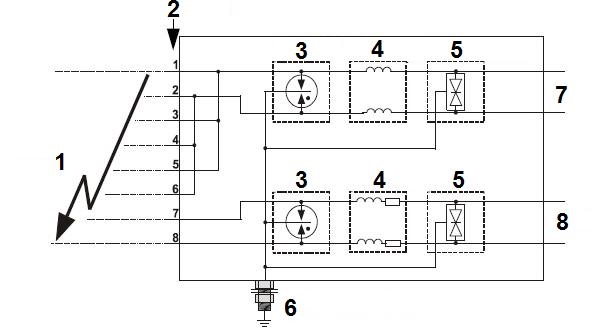

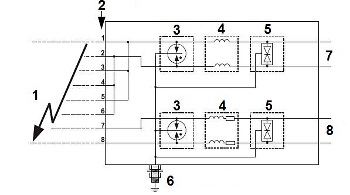

    Schemat poglądowy działania ograniczników przepięć

    1) Przepięcie
    2) Numery pinów złącza RJ-45
    3) Odgromnik gazowy
    4) Układ opóźniający
    5) Diody zabezpieczające
    6) Śruba uziemiająca
    7) 40V DC
    8) Wideo

    W zestawie

    Nasze testy

    Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
