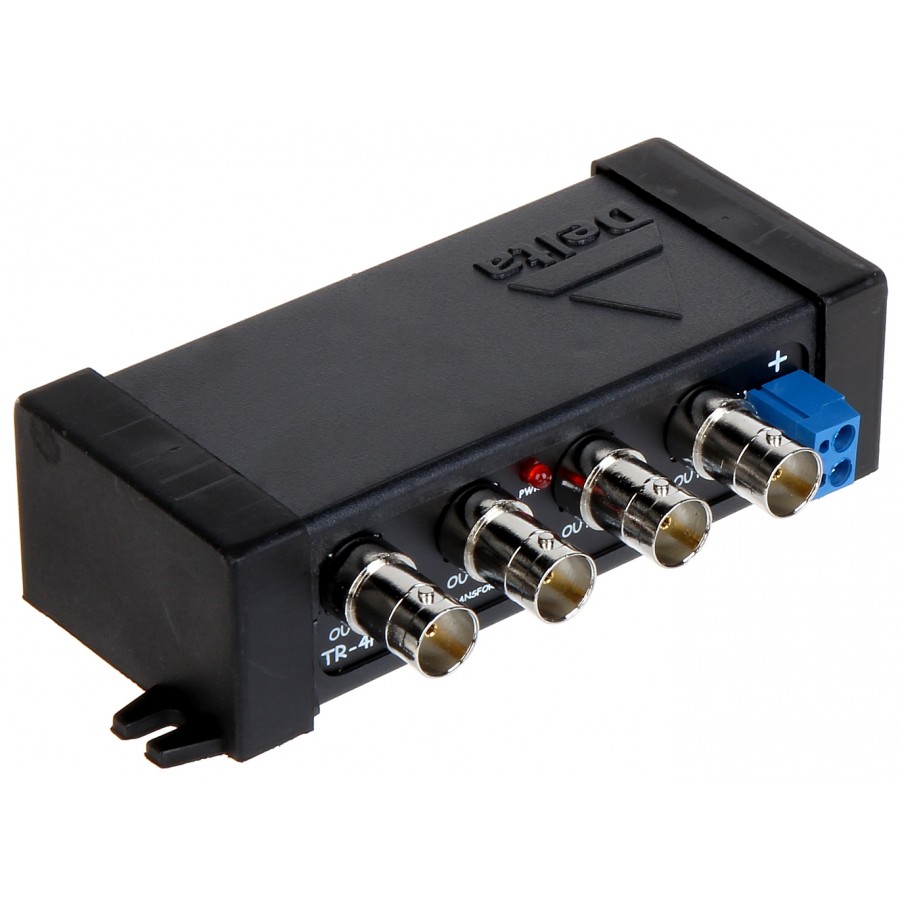

Transformator Wideo Tr-4P/70

Transformator Wideo Tr-4P/70
DELTA
TR-4P/70
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 18,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 15,00zł

cena: 95,93zł

118,00zł brutto

TR-4P/70 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

TR-4P/70 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania DC 12V. Nie jest to zgodne ze standardem PVD, niemniej takie rozwiazanie umożliwia zasilanie urządzeń na większa odległość.

Specyfikacja

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
    • Napięcie wejściowe: 12 V DC
    Rodzaj urządzenia: Pasywne
    Liczba kanałów: 4 Wideo
    4 DC
    Napięcie we/wy 75Ω (CVBS): 1 Vpp
    Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
    • Napięcie wyjściowe: 12 V DC
    Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
    • Impedancja złącza symetrycznego: 100 Ω
    Typ złącz: 4  x BNC Gniazdo
    Typ złącza symetrycznego: 4  x RJ-45 (8-pin, 4 pary) Gniazdo
    Dopuszczalna względna wilgotność otoczenia: < 95 %
    Temperatura pracy: -50 °C ... 55 °C
    Zasięg zasilania:
  • Zasilanie 12V DC

    353 m @ 50 mA
    235 m @ 75 mA
    176 m @ 100 mA
    141 m @ 125 mA
    117 m @ 150 mA
    88 m @ 200 mA
    70 m @ 250 mA
    58 m @ 300 mA
    50 m @ 350 mA
    44 m @ 400 mA
    39 m @ 450 mA
    35 m @ 500 mA
    29 m @ 600 mA
    25 m @ 700 mA
    22 m @ 800 mA
    19 m @ 900 mA
    17 m @ 1000 mA
    • Waga: 0.098 kg
    Wymiary: 117  x 64  x 30 mm
    Gwarancja: 3 lata
    Producent / Marka: DELTA

    Prezentacja

    Schemat połączeniowy

    1) Monitor
    2) Kamera
    3) Skrętka komputerowa
    4) Zasilacz DC 12V
    5) Zasilanie kamery 12V DC
    6) Sygnał z kamery
    7) brązowy
    8) biało/brązowy
    9) pomarańczowy
    10) Niebieski
    11) zielony
    12) biało/pomarańczowy
    13) biało/niebieski
    14) biało/zielony

    Nasze testy

    Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
