Transformator Wideo Tr-8H/dc/r19

Transformator Wideo Tr-8H/dc/r19

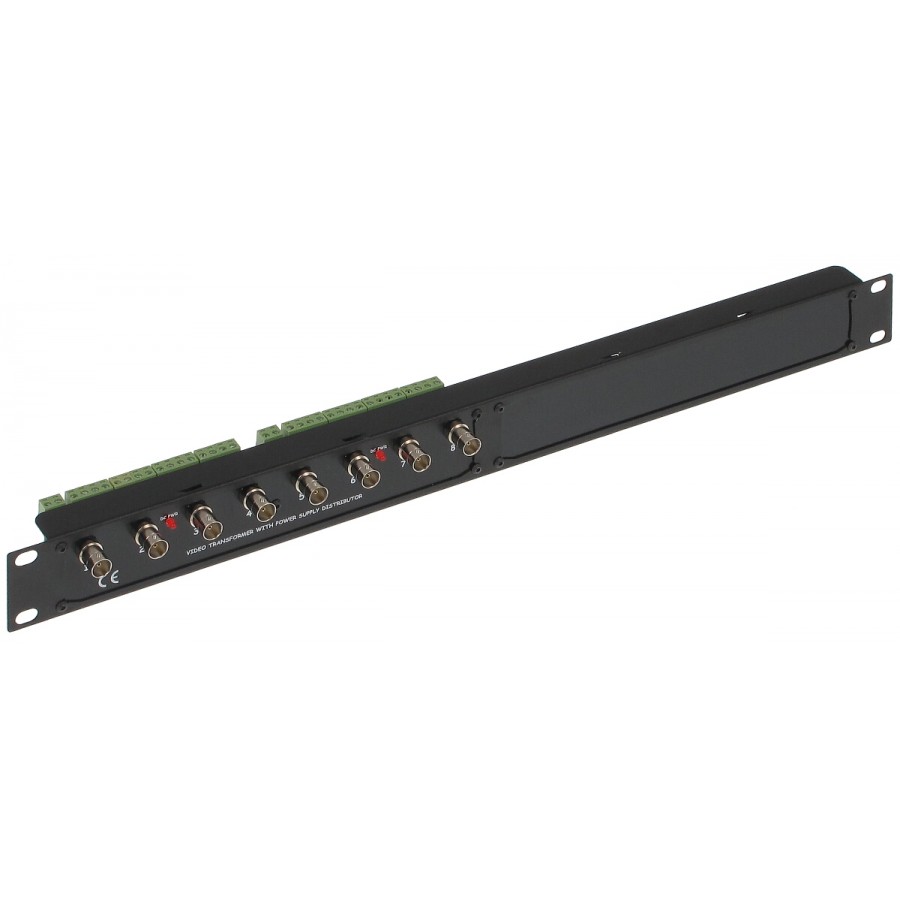

DELTA
TR-8H/DC/R19
Nowość
Dostawa już od 10,80zł
Sprawdź koszt wysyłki

Wysyłka

Sposoby dostawy Nazwa Czas dostawy Cena
Odbiór w sklepie Odbiór w sklepie Odbiór w sklepie Za darmo!
Kurier przedpłata Kurier przedpłata Czas wysyłki od 24h do 48h 15,00zł
Kurier pobranie Kurier pobranie Czas wysyłki od 24h do 48h 25,00zł
InPost Paczkomaty 24/7 InPost Paczkomaty 24/7 1-2 dni robocze 10,80zł
InPost Paczkomaty 24/7 Pobranie InPost Paczkomaty 24/7 Pobranie 1-2 dni robocze 20,00zł

cena: 228,46zł

281,00zł brutto

TR-8H/DC/R19 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego ...

czytaj więcej

- +

Schowek

Dodaj do porównania


Opis produktu i specyfikacja

Opis

TR-8H/DC/R19 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania.


Urządzenie składa się z 2 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje. Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70. Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16).

Specyfikacja

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
    • Prąd wejściowy: 2  x max. 10 A
    Maksymalne napięcie zasilania: max. 40 V DC / 28 V AC
    Maks. prąd wyjściowy pojedynczego wyjścia: 2.5 A
    Rodzaj urządzenia: Pasywne
    Liczba kanałów: 8 Wideo + DC
    Napięcie we/wy 75Ω (CVBS): 1 Vpp
    Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
    • Napięcie wyjściowe: max. 40 V
    Tłumienie:
  • 4.43 MHz @ 0.09 dB
  • 11 MHz @ 0.42 dB
  • 21 MHz @ 1.04 dB
  • 38 MHz @ 0.85 dB
  • 42 MHz @ 1.00 dB
  • 67.5 MHz @ 0.87 dB
    • Impedancja złącza symetrycznego: 100 Ω
    Typ złącz:
  • Wideo - 8  x BNC Gniazdo
  • DC - Zaciski kablowe
    • Typ złącza symetrycznego: Zaciski kablowe
    Typ obudowy: RACK 19", 1U
    Dopuszczalna względna wilgotność otoczenia: < 95 %
    Temperatura pracy: -10 °C ... 55 °C
    Zasięg zasilania: Zasilanie 12V DC

    353 m @ 50 mA
    235 m @ 75 mA
    176 m @ 100 mA
    141 m @ 125 mA
    117 m @ 150 mA
    88 m @ 200 mA
    70 m @ 250 mA
    58 m @ 300 mA
    50 m @ 350 mA
    44 m @ 400 mA
    39 m @ 450 mA
    35 m @ 500 mA
    29 m @ 600 mA
    25 m @ 700 mA
    22 m @ 800 mA
    19 m @ 900 mA
    17 m @ 1000 mA
    Waga: 0.4 kg
    Wymiary: 483  x 44  x 53 mm
    Gwarancja: 3 lata
    Producent / Marka: DELTA

    Prezentacja

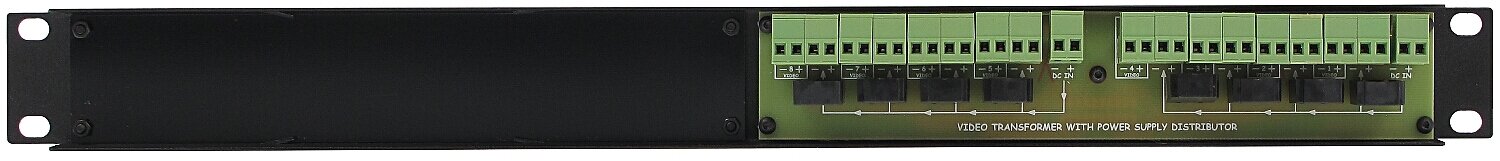

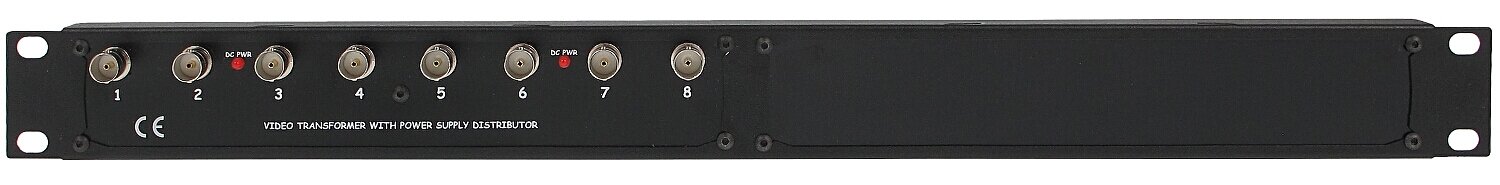

    Widok panelu przedniego

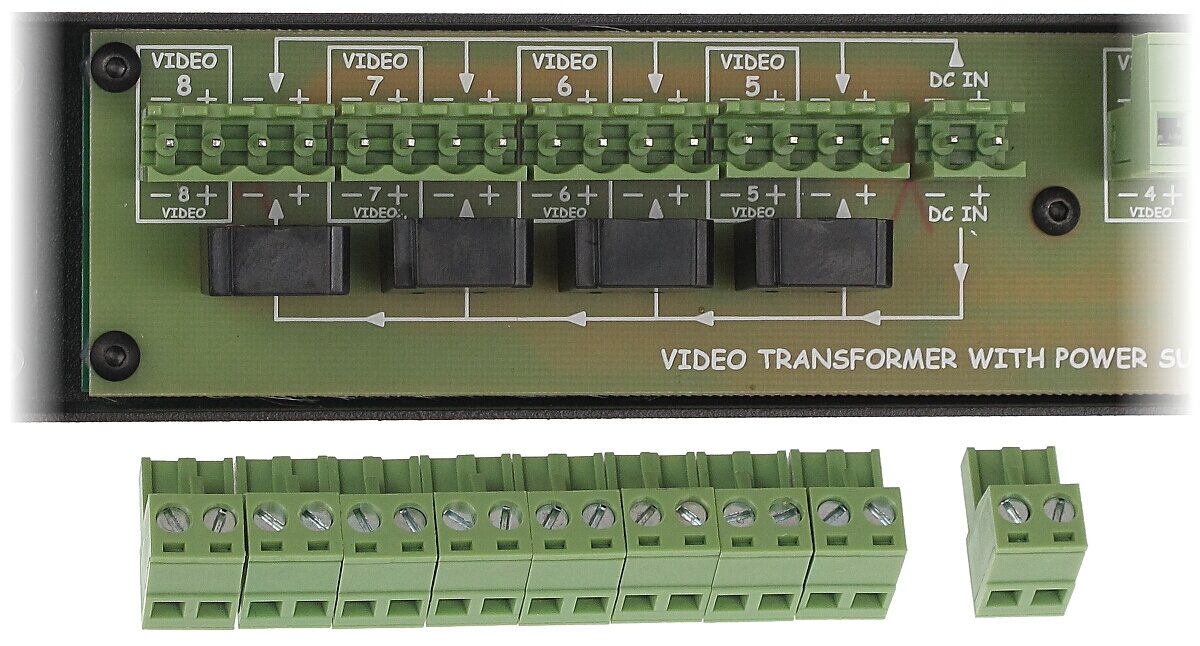

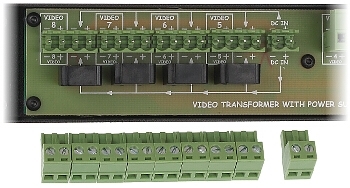

    Widok z góry

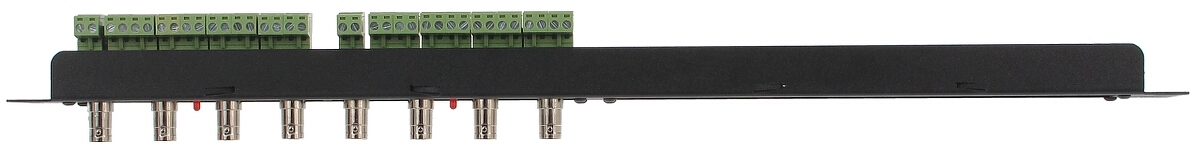

    Widok z tyłu

    Widok pojedynczego modułu

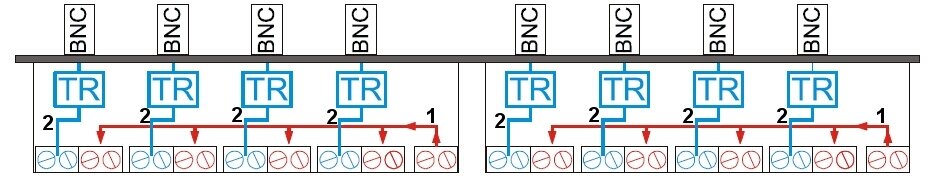

    Schemat poglądowy (zasada działania)

    1) zasilanie kamery
    2) Wideo
    TR - Transformatory
    BNC - Gniazdo BNC

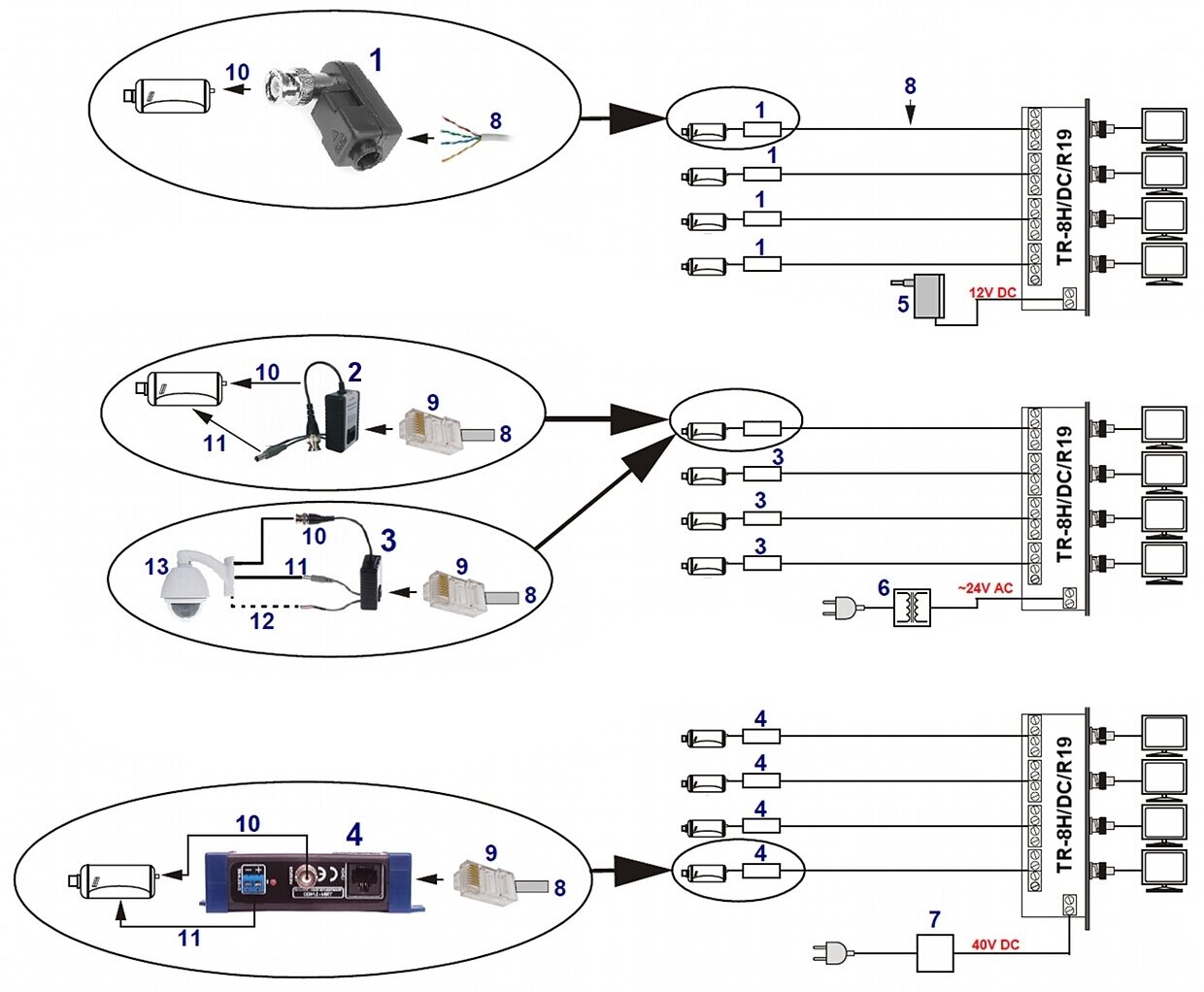

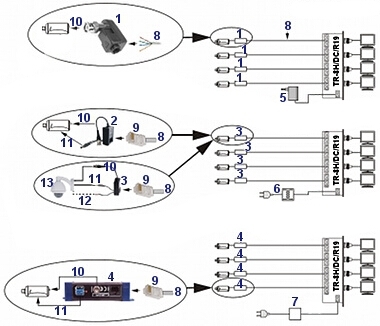

    Przykładowy schemat połączeniowy z wykorzystaniem różnych napięć zasilania w poszczególnych modułach

    1) TR-1M/70
    2) TR-1PV/70
    3) TR-1AC/DC
    4) TRN-1/400
    5) Zasilacz DC 12V
    6) Transformator 24V AC (24V/2A/TRF)
    7) ZK-40/6
    8) Skrętka komputerowa
    9) Wtyk RJ-45
    10) Sygnał video
    11) Zasilanie kamery 12V DC
    12) DATA (DANE)
    13) Kamera obrotowa (12V)

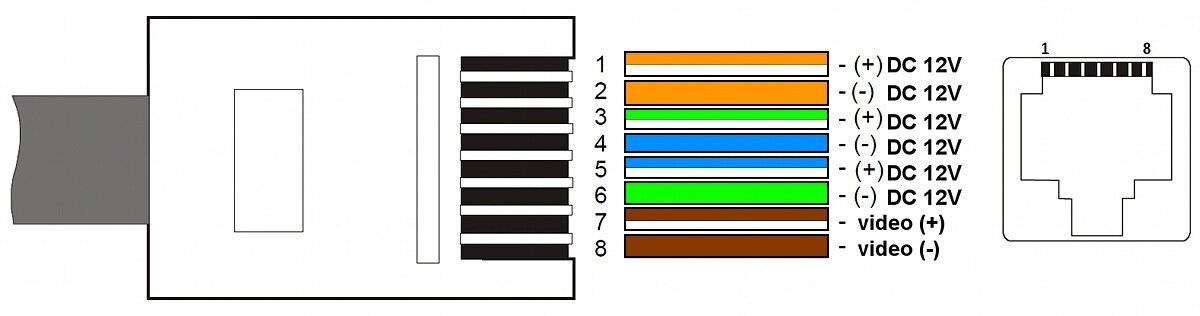

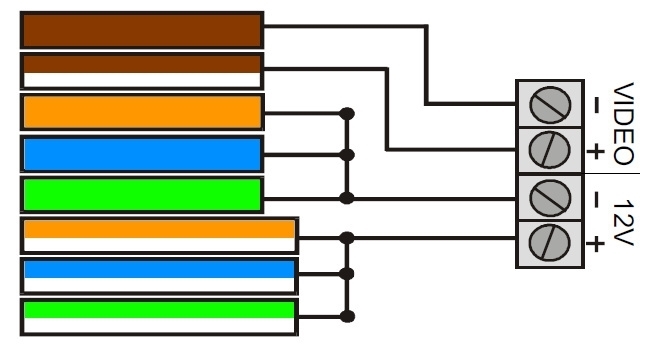

    Sposób podłączenia skrętki komputerowej dla TR-1M/70

    Przyporządkowanie przewodów w złączach RJ-45 dla TR-1PV/70

    Przyporządkowanie przewodów w złączach RJ-45 dla TR-1AC/DC

    Przyporządkowanie przewodów w złączach RJ-45 dla TRN-1/400

    Nasze testy

    Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
